1. Giới Thiệu Phễu Đổ Bê Tông 1 Khối Có Máng Xoay

• Phễu đổ bê tông 1 khối có máng xoa là thiết bị chuyên dùng để chứa và xả bê tông trong quá trình thi công xây dựng. Phễu thường được kết hợp với cẩu tháp, cẩu tự hành hoặc vận thăng để đưa bê tông lên cao và xả trực tiếp vào vị trí cần đổ.
• Điểm đặc biệt của dòng phễu này là thiết kế máng xoa tiện lợi, giúp điều hướng bê tông chảy chính xác hơn, hạn chế rơi vãi và giúp người thợ dễ dàng kiểm soát dòng bê tông.

• Phễu đổ bê tông 1m3 có máng xoay do Hòa Phát sản xuất dùng để đổ bê tông lên sàn, cột, tường xây dựng ở những vị trí cao khó đổ. Ở vị trí cao không thể tiếp cận của máy bơm bê tông hoặc cần cẩu.
• Phễu đổ bê tông có cấu trúc nhỏ gọn, các mối hàn được hàn kỹ lưỡng và kín, bê tông từ trong phễu khó có thể bị rò rỉ rà ngoài. Vật liệu phễu được làm bằng thép tấm có độ bền cao, chịu được tải trọng cao. Cửa xả được làm chắc chắn nhưng cũng linh động để người điều khiển có thể dễ dàng mở, đóng cửa xả bê tông, cửa này cũng đảm bảo an toàn cho thợ đứng trên lan can phễu.

Thông số kỹ thuật cơ bản

• Xuất xứ: Việt Nam

• Hãng sản xuất: Hòa Phát

• Dung tích chứa bê tông: 1.0 m³

• Kích thước (Dài x Rộng x Cao): 1000 x 1000 x 1800 mm

• Dung tích phần côn: 0.4 m³

• Dung tích phần đáy: 0.6 m³

• Đường kính ống xả: 280 mm

• Kiểu xả: Van bướm

• Trọng lượng: 250 kg

• Độ dày tôn: 4 ly

• Bảo hành: 06 tháng

2. Cấu Tạo Chi Tiết Phễu Đổ Bê Tông 1 Khối Có Máng Xoa

2.1. Khung phễu chắc chắn

• Khung phễu được chế tạo từ thép kết cấu chịu lực cao, đảm bảo khả năng chịu tải lớn khi chứa đầy bê tông. Các mối hàn được gia công kỹ lưỡng giúp phễu bền bỉ, chống biến dạng khi sử dụng lâu dài.

2.2. Thân phễu chứa bê tông

Thân phễu có dạng hình vuông phía trên và thu dần xuống đáy theo dạng hình côn, giúp bê tông dễ dàng chảy xuống cửa xả.

• Chất liệu tôn dày 4 ly

• Chịu lực tốt

• Hạn chế móp méo khi va đập

Dung tích tổng thể 1m³ bê tông, phù hợp cho hầu hết các công trình từ dân dụng đến công nghiệp.

2.3. Phần côn dẫn bê tông

• Phần côn có dung tích 0.4m³, được thiết kế để bê tông tập trung xuống cửa xả nhanh và đều hơn. Điều này giúp tránh tình trạng tắc bê tông khi thi công.

2.4. Hệ thống van bướm xả bê tông

Phễu được trang bị van bướm điều khiển, giúp người vận hành dễ dàng:

• Mở xả bê tông nhanh

• Điều chỉnh lượng bê tông chảy

• Đóng van an toàn sau khi sử dụng

Đường kính cửa xả 280mm, đảm bảo bê tông chảy mạnh và không bị nghẽn.

2.5. Máng xoa dẫn hướng bê tông

Máng xoa là bộ phận cực kỳ hữu ích, giúp:

• Điều hướng bê tông chảy đúng vị trí

• Hạn chế văng bê tông

• Tăng độ chính xác khi đổ bê tông

Đây chính là điểm khác biệt khiến dòng phễu này được nhiều nhà thầu lựa chọn.

3. Công Dụng Và Ứng Dụng Trong Thực Tế

• Phễu đổ bê tông 1 khối được sử dụng rộng rãi trong nhiều loại công trình khác nhau.
• Trong việc xây dựng các tòa nhà lớn, phễu bê tông hầu như không thể thiếu. Nó có thể được tính là nền móng, dầm bê tông, cầu tàu ... Ngoài ra, việc sử dụng phễu dễ dàng hơn cho người vận hành để nén bê tông sau khi đổ.
• Khi sử dụng lực leo là rất nguy hiểm vì vị trí như cột, tường là rất nguy hiểm. Sử dụng máy này này sẽ giúp bạn tiết kiệm rất nhiều thời gian và công sức.
• Các vị trí này thường là nơi con người khó tiếp cận vì ở trên cao, giàn giáo thường khó đổ bê tông có lan can còn giúp đưa công nhân xây dựng lên vị trí cần điều chỉnh đổ bê tông chịu được tải trọng lớn của bê tông, không đảm bảo an toàn cho người thi công.
• Phễu đổ bê tông là vật dụng sử dụng trong ngành xây dựng, giúp hoàn thành nhanh chống công việc một cách thuận lợi
• Phễu đổ bê tông Hòa Phát dùng để đổ bê tông cho sàn, cột, vách của các công trình xây dựng ở những vị trí cao khó đổ. Ở các vị trí trên cao khó tới tới của máy bơm bê tông hoặc cần trục tháp không thể đổ tới được. Khi sử dụng sức người leo trèo sẽ rất nguy hiểm vì các vị trí như cột, vách rất hiểm trở. Sử dụng phễu kểu này sẽ tiết kiệm thời gian và sức người rất nhiều.

3.1. Ứng dụng trong xây dựng nhà cao tầng

• Phễu giúp vận chuyển bê tông lên các tầng cao bằng cẩu tháp và xả trực tiếp vào khu vực thi công.

3.2. Đổ bê tông móng và cột

• Thiết bị hỗ trợ đổ bê tông vào móng, dầm, cột, sàn một cách chính xác, giảm thất thoát vật liệu.

3.3. Thi công cầu đường và công trình hạ tầng

• Trong các dự án cầu đường, phễu bê tông giúp tăng tốc độ thi công và giảm nhân công vận chuyển.

3.4. Phù hợp cho nhiều loại công trình

• Công trình dân dụng

• Nhà xưởng công nghiệp

• Công trình giao thông

• Công trình thủy lợi

4. Hướng Dẫn Sử Dụng Phễu Đổ Bê Tông 1 Khối Chi Tiết

• Để đảm bảo an toàn và hiệu quả khi sử dụng, người vận hành cần thực hiện đúng quy trình sau:

Bước 1: Kiểm tra thiết bị trước khi sử dụng

Trước khi vận hành cần kiểm tra:

• Tình trạng thân phễu

• Van xả bê tông

• Móc cẩu và khung treo

• Các mối hàn

Đảm bảo thiết bị không bị nứt, cong hoặc hư hỏng.

Bước 2: Nạp bê tông vào phễu

Đưa phễu đến vị trí trộn bê tông hoặc xe trộn bê tông.

Lưu ý:

• Không nạp quá dung tích 1m³

• Tránh bê tông rơi ra ngoài

Bước 3: Cẩu phễu lên vị trí thi công

• Sử dụng cẩu tháp hoặc cẩu tự hành để nâng phễu lên khu vực cần đổ bê tông.

Trong quá trình nâng:

• Đảm bảo phễu cân bằng

• Không đứng dưới khu vực cẩu

Bước 4: Tiến hành xả bê tông

• Người vận hành mở van bướm xả bê tông từ từ để bê tông chảy xuống.
• Kết hợp máng xoa để điều chỉnh hướng dòng bê tông.

Bước 5: Đóng van và hạ phễu xuống

Sau khi xả hết bê tông:

• Đóng van bướm

• Hạ phễu xuống vị trí ban đầu

• Chuẩn bị cho mẻ bê tông tiếp theo

5. Hướng Dẫn Bảo Dưỡng Phễu Đổ Bê Tông Trong Quá Trình Sử Dụng

• Bảo dưỡng đúng cách sẽ giúp tăng tuổi thọ thiết bị và đảm bảo an toàn thi công.

5.1. Vệ sinh phễu sau mỗi lần sử dụng

Sau khi đổ bê tông xong cần:

• Rửa sạch bê tông bám trong phễu

• Làm sạch cửa xả

• Tránh bê tông khô bám lâu ngày

5.2. Kiểm tra van bướm định kỳ

Van bướm cần được kiểm tra thường xuyên để:

• Tránh kẹt van

• Đảm bảo đóng mở trơn tru

5.3. Kiểm tra khung và mối hàn

Trong quá trình sử dụng lâu dài nên kiểm tra:

• Khung treo

• Mối hàn

• Các điểm chịu lực

Nếu phát hiện hư hỏng cần sửa chữa ngay để đảm bảo an toàn.

5.4. Sơn chống gỉ định kỳ

Phễu làm bằng thép nên cần:

• Sơn chống gỉ

• Bảo quản nơi khô ráo

Điều này giúp thiết bị bền bỉ hơn trong môi trường công trường khắc nghiệt.

6. Địa Chỉ Mua Phễu Đổ Bê Tông Uy Tín, Giá Tốt

• Nếu bạn đang tìm kiếm phễu đổ bê tông 1 khối có máng xoa chất lượng cao, hãy lựa chọn sản phẩm từ Nhà Máy Sản Xuất Phễu Đổ Bê Tông Hòa Phát – đơn vị sản xuất lớn và uy tín tại Việt Nam.

Thông tin liên hệ

NHÀ MÁY SẢN XUẤT PHỄU ĐỔ BÊ TÔNG HÒA PHÁT LỚN NHẤT VIỆT NAM

📞 Hà Nội: 09.44.88.0123
📞 TP.HCM: 08.44.88.0123

Cam kết:

• Sản phẩm chính hãng – độ bền cao

• Giá tại xưởng cạnh tranh

• Hỗ trợ tư vấn kỹ thuật tận tình

• Bảo hành 06 tháng

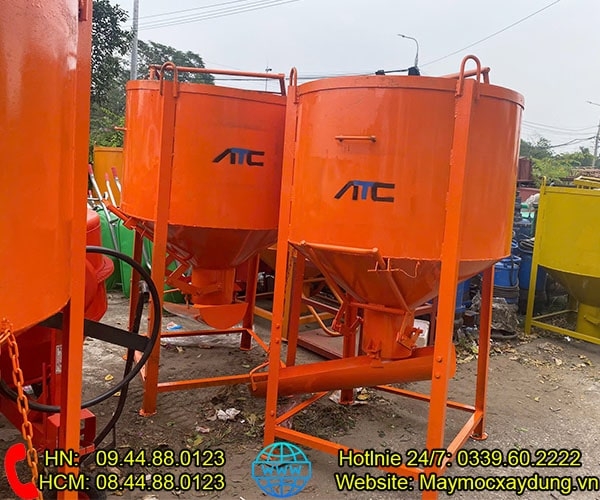

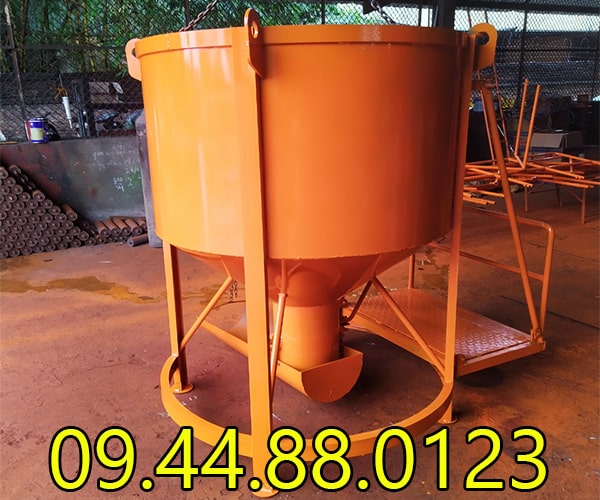

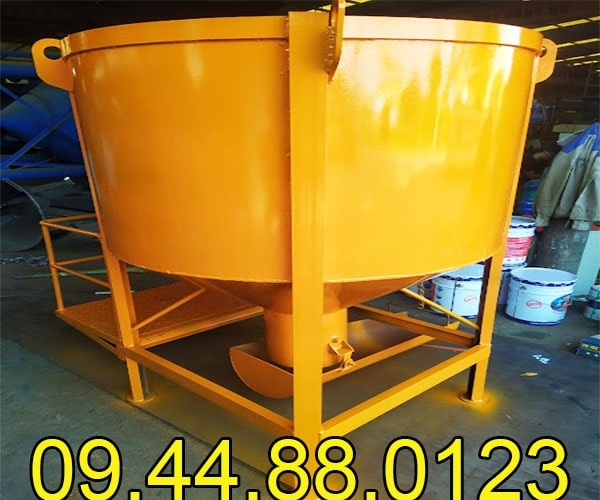

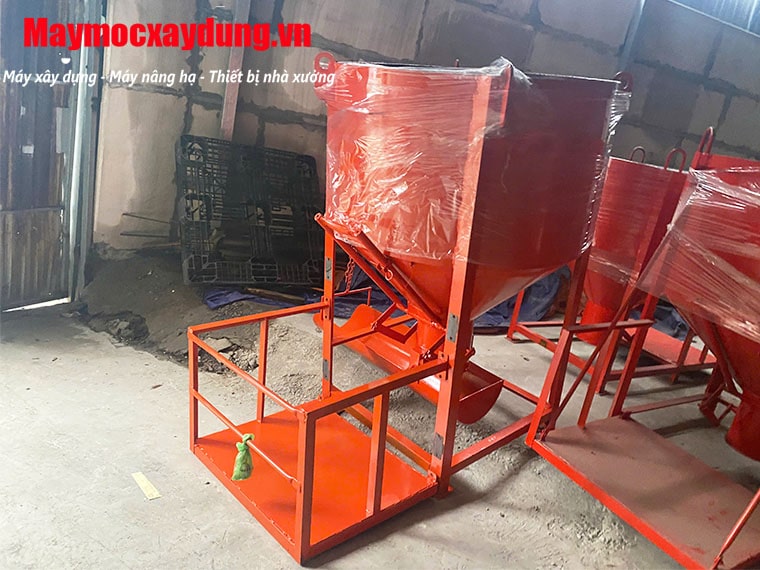

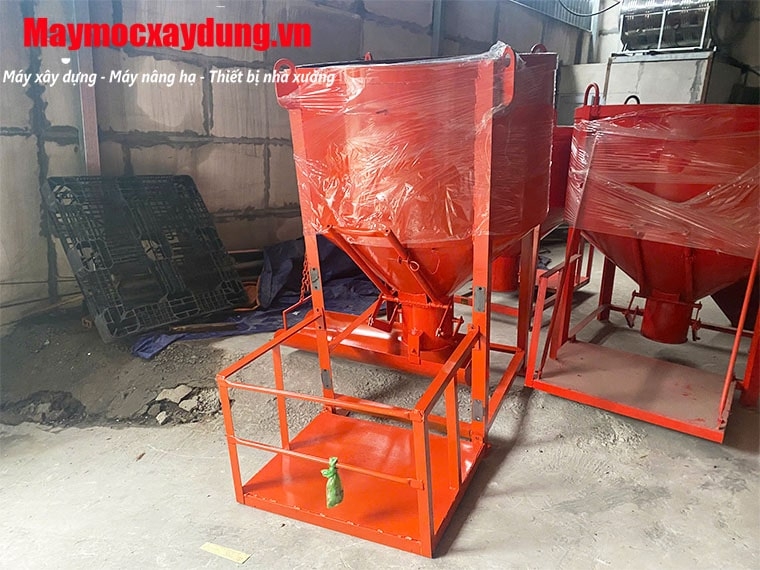

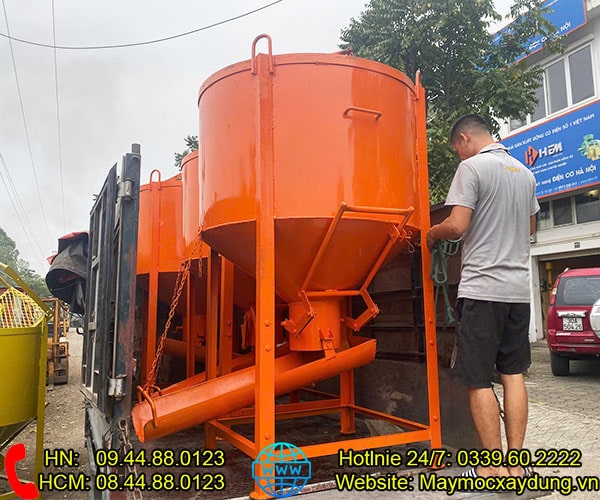

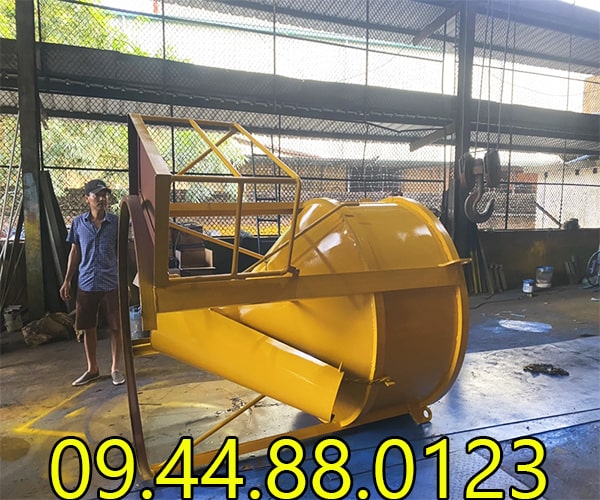

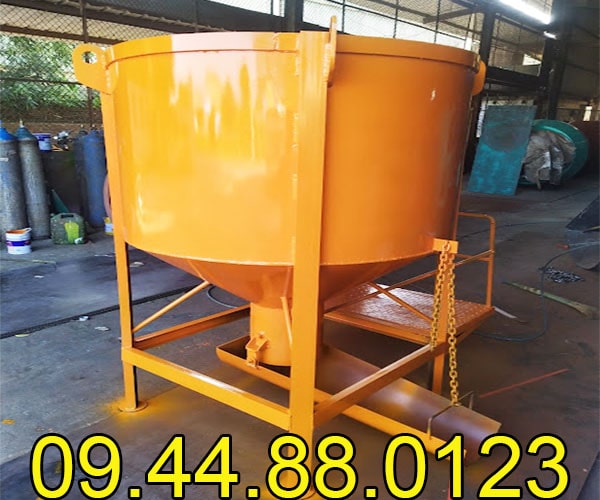

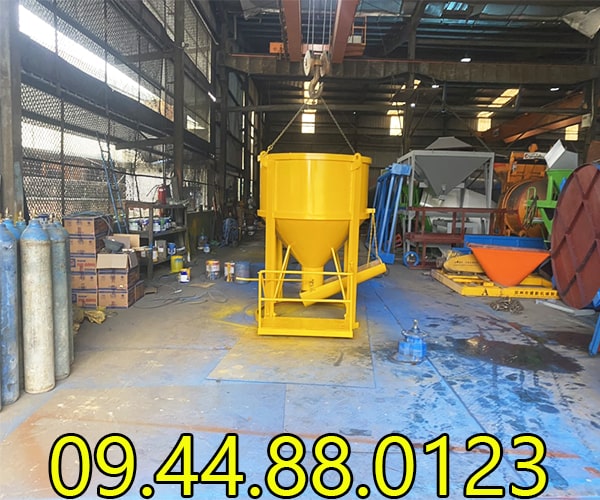

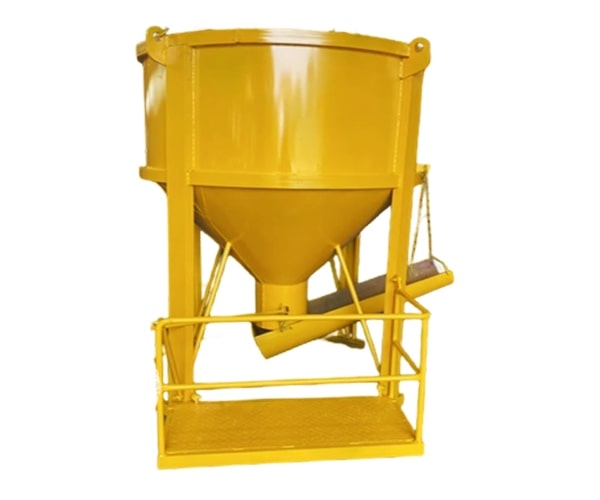

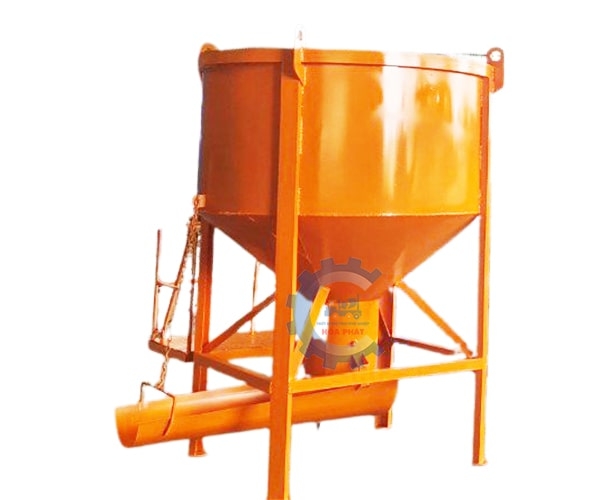

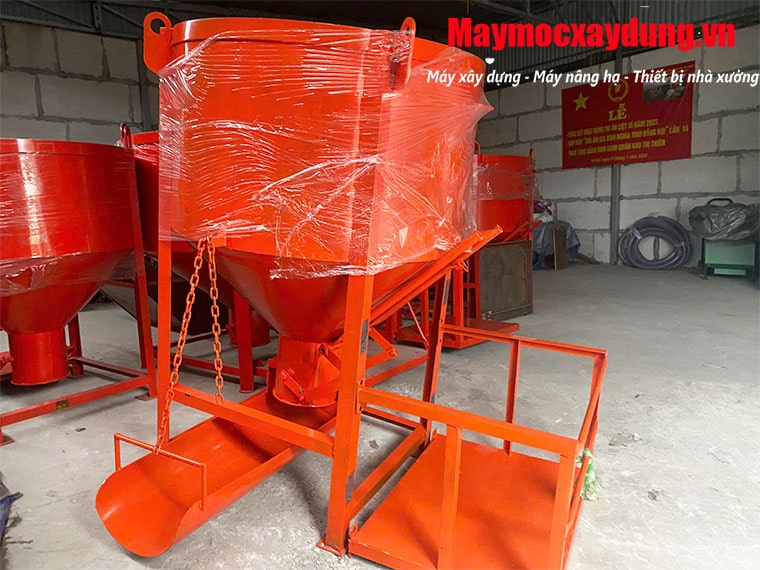

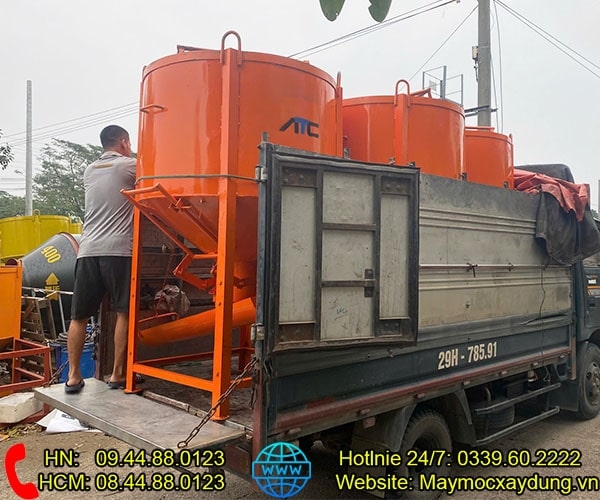

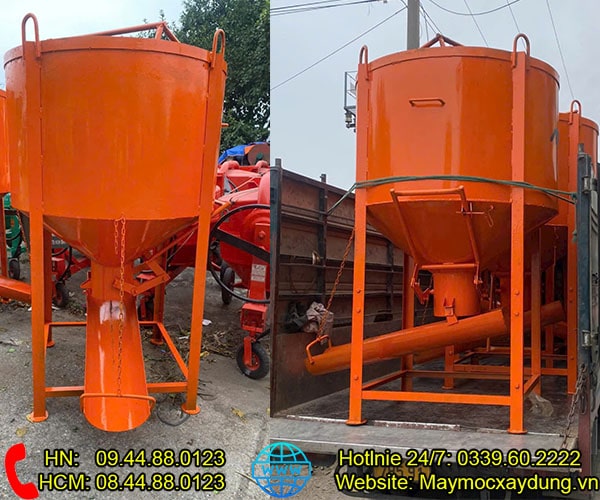

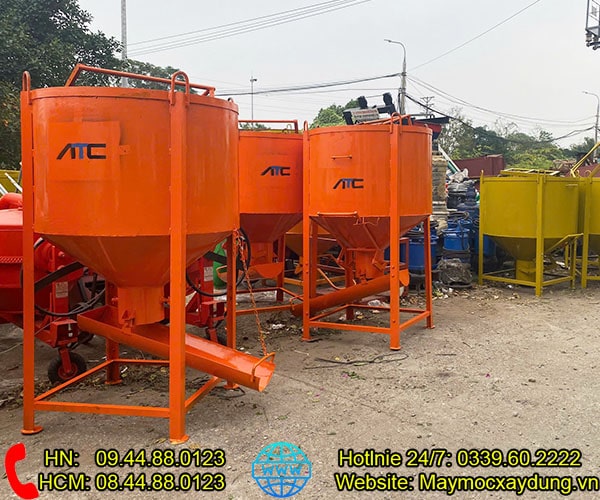

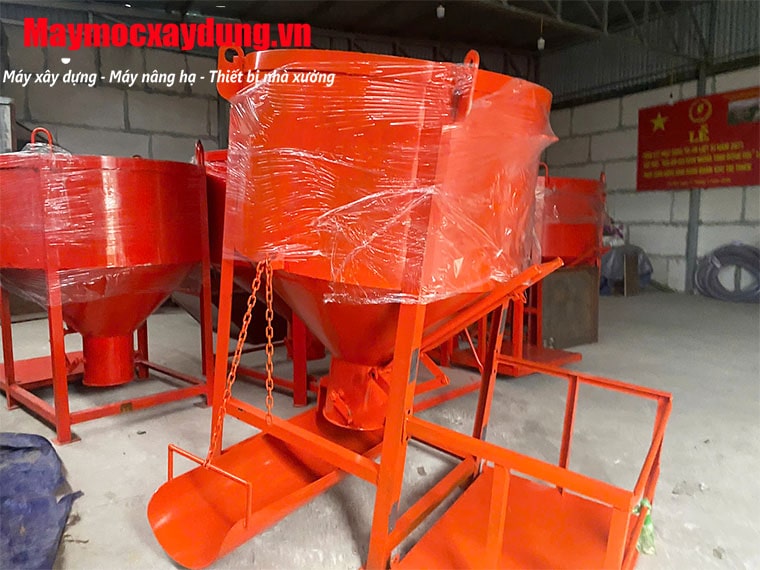

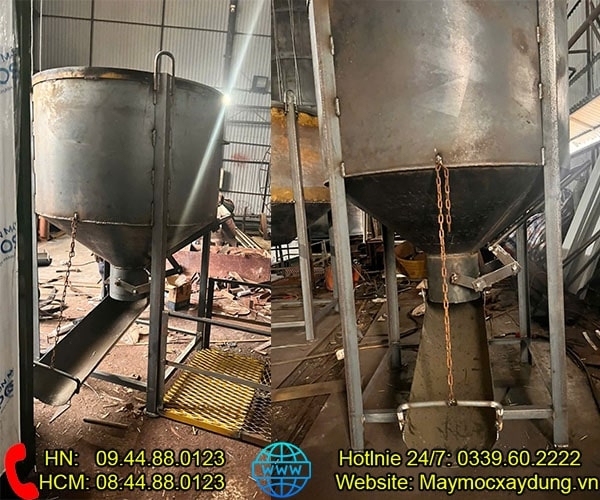

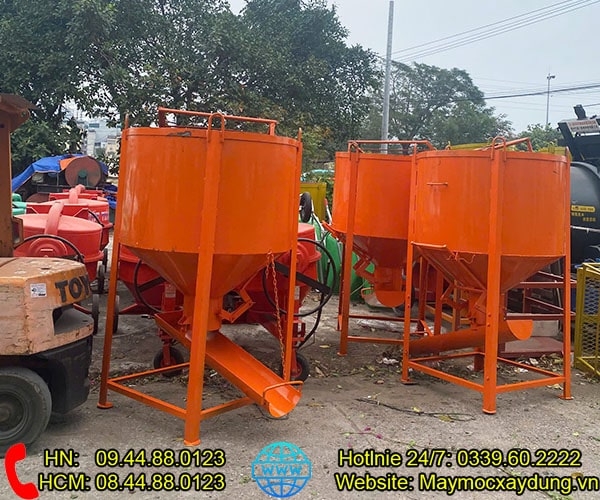

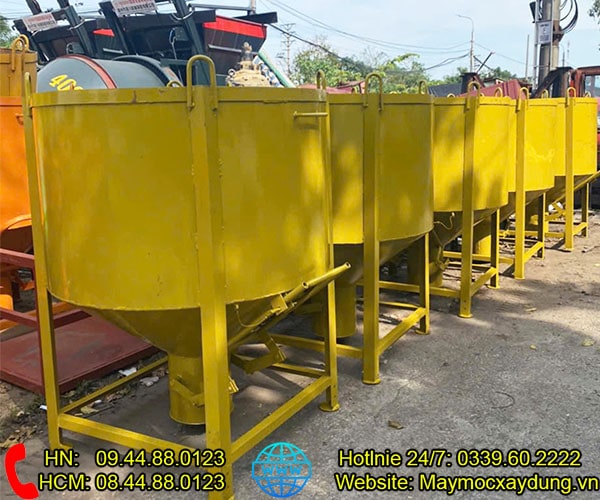

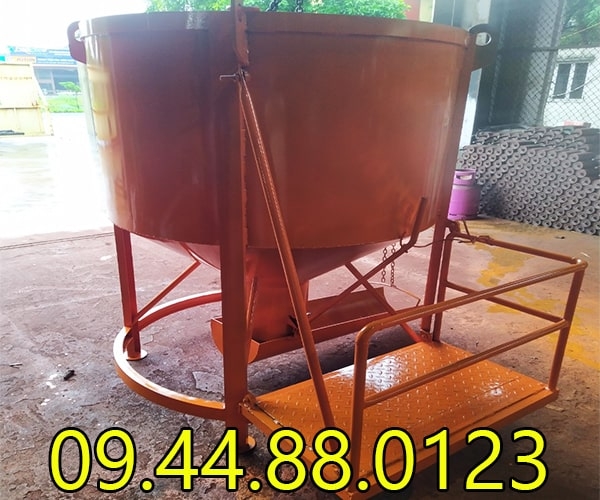

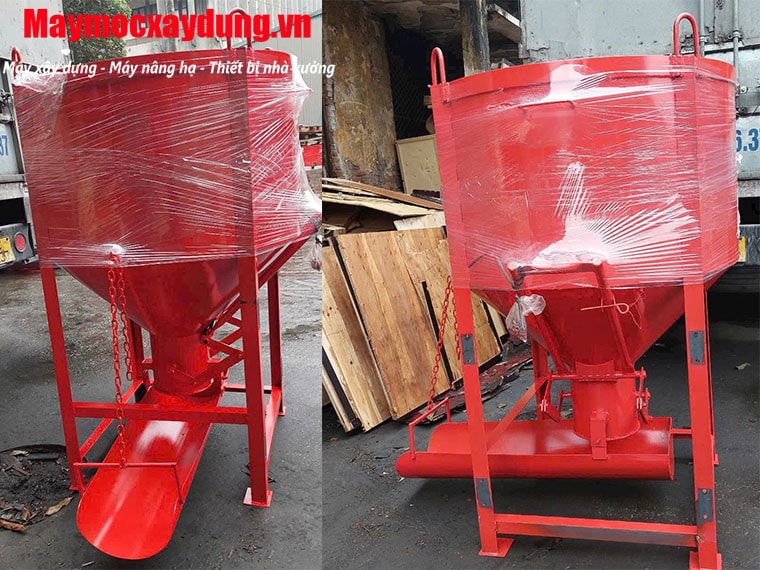

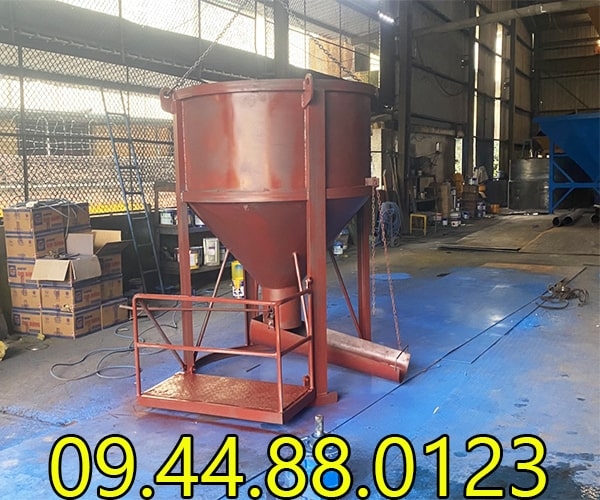

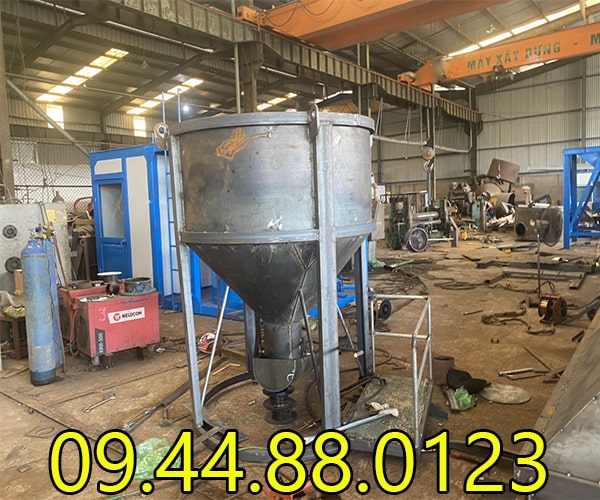

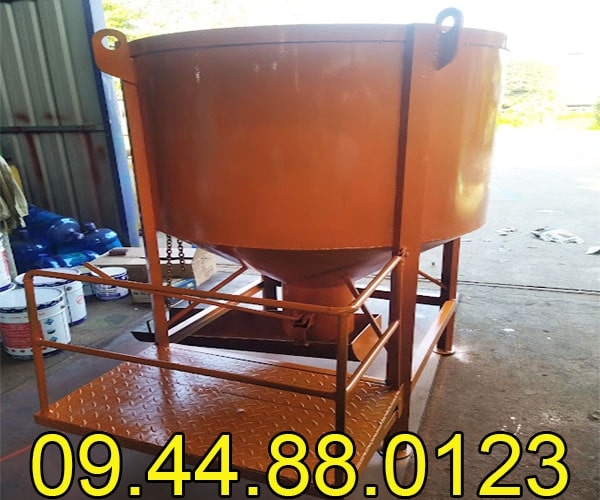

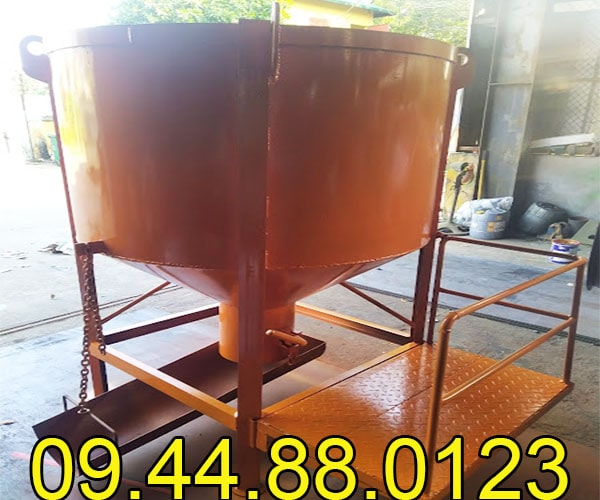

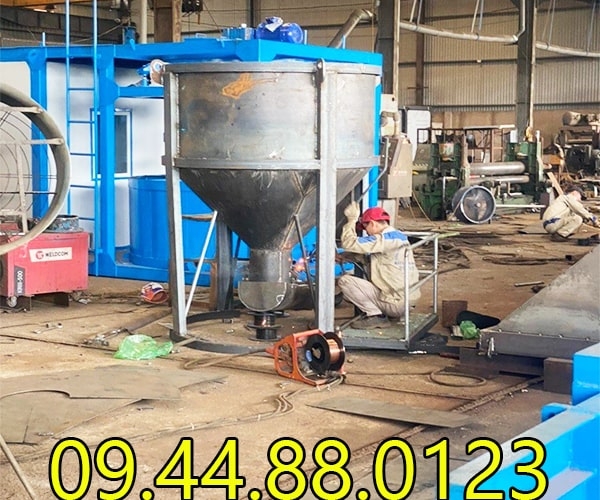

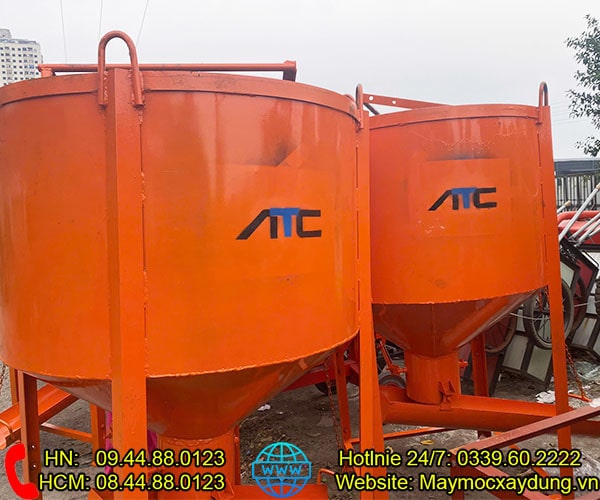

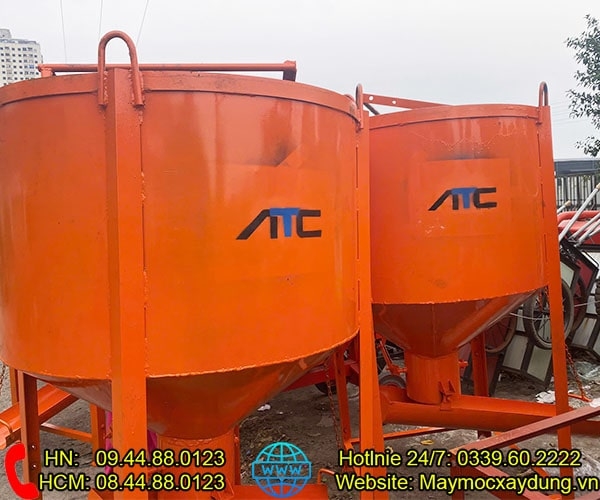

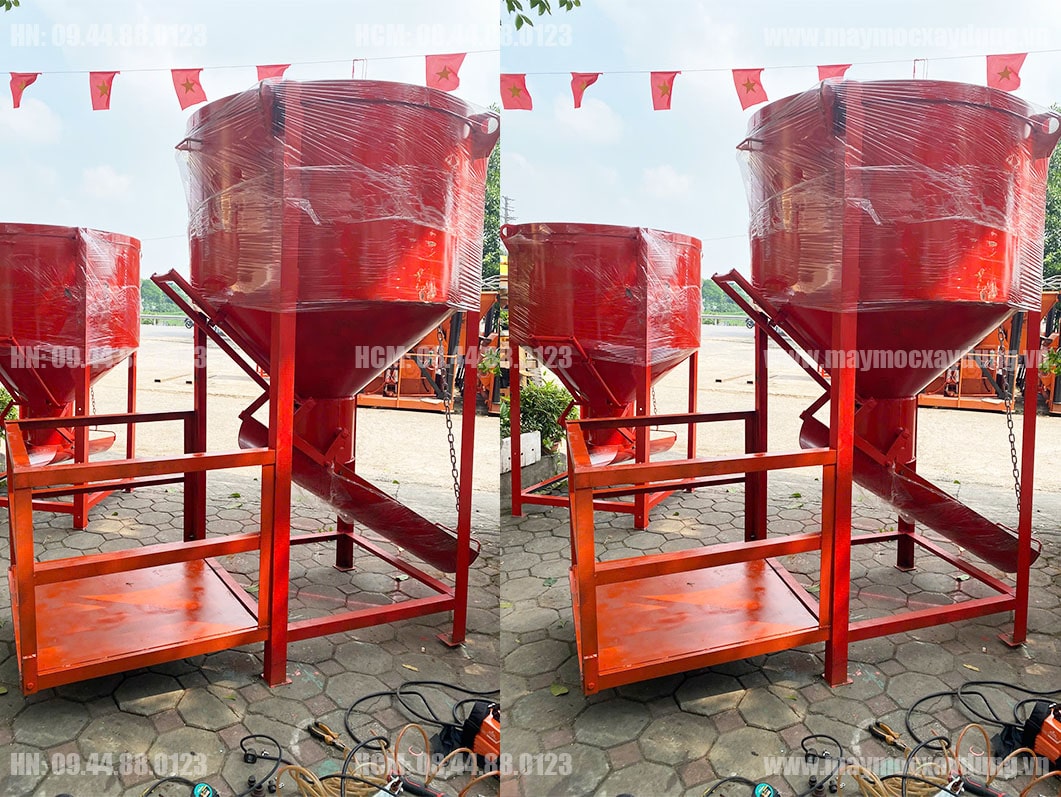

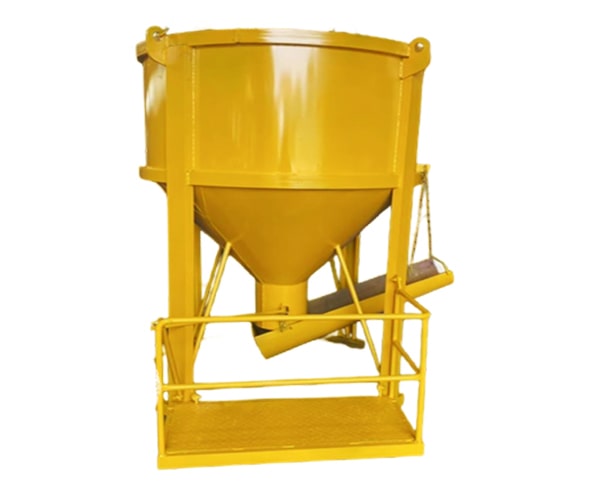

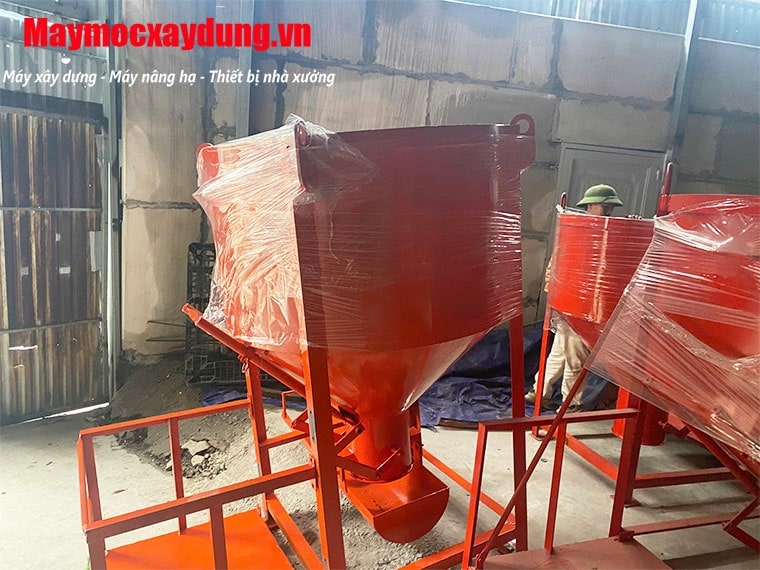

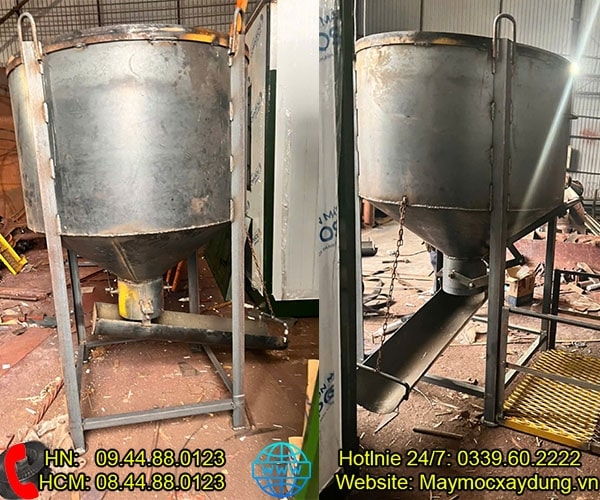

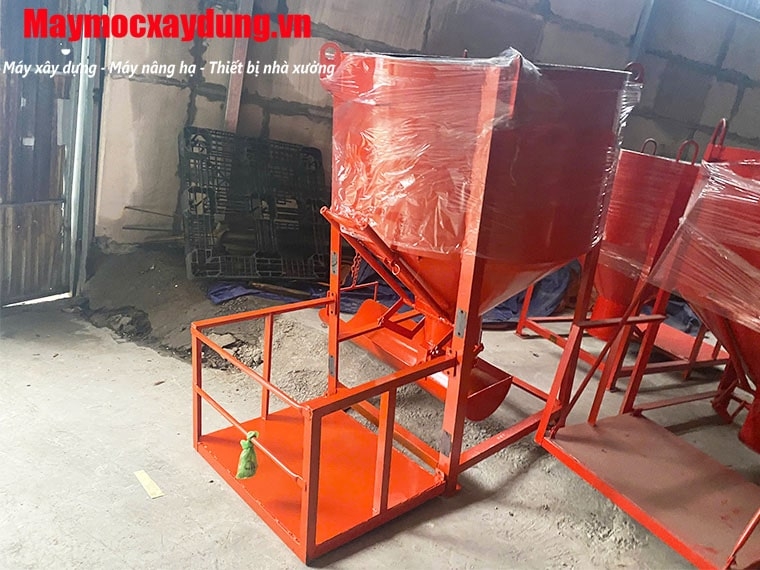

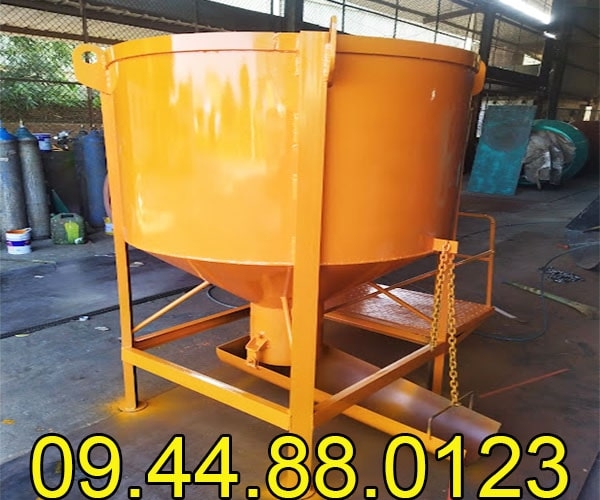

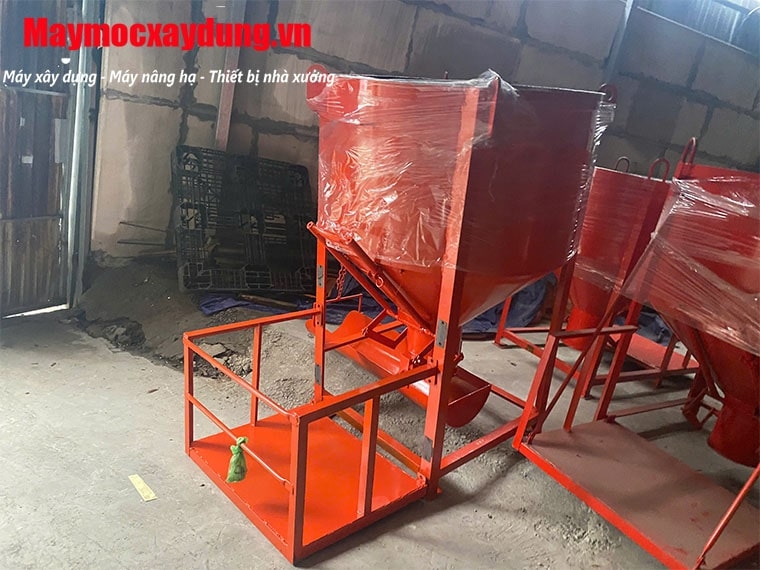

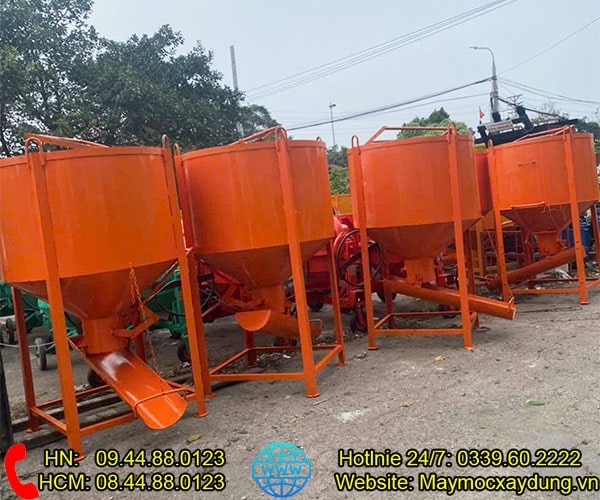

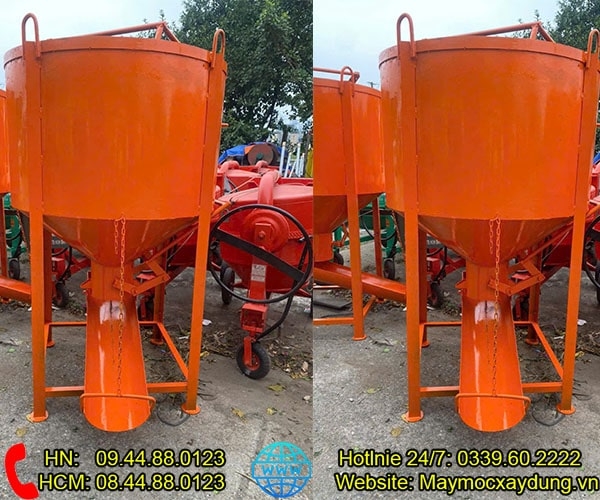

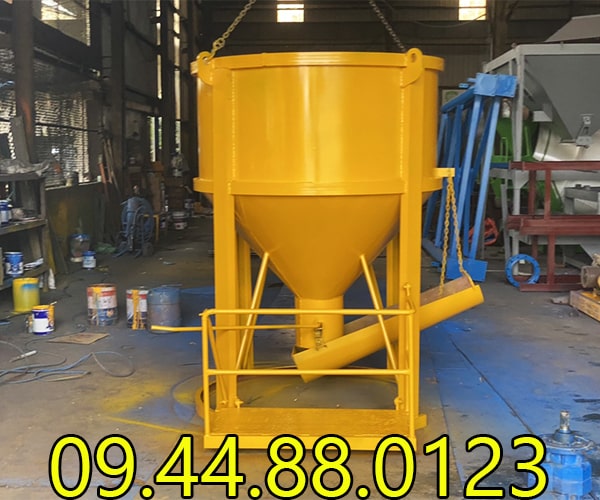

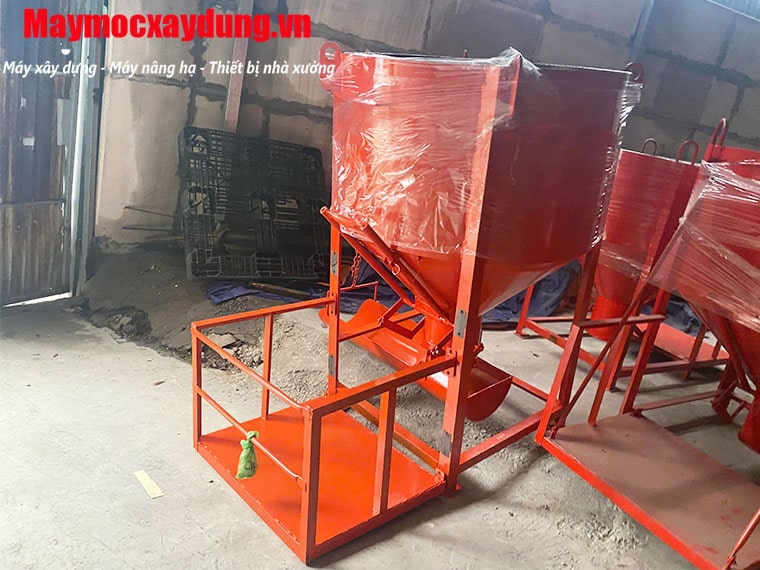

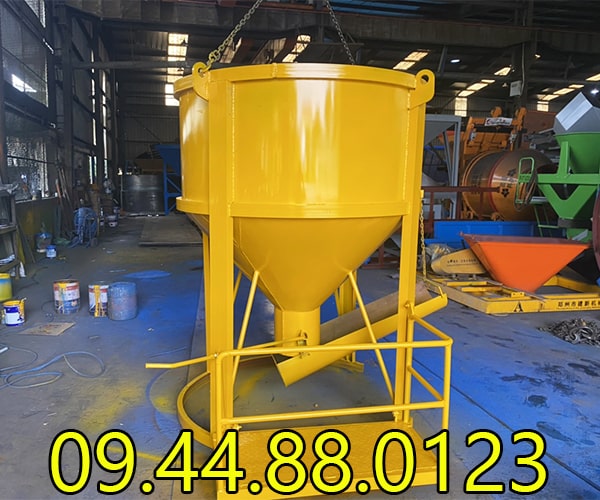

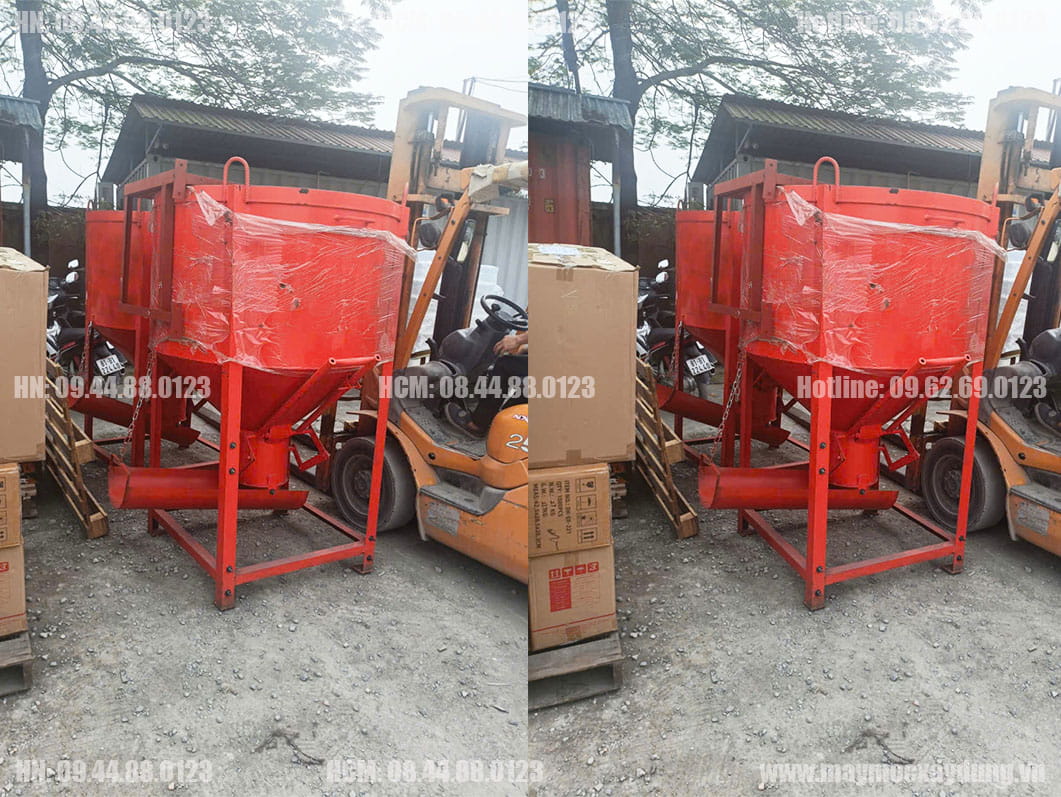

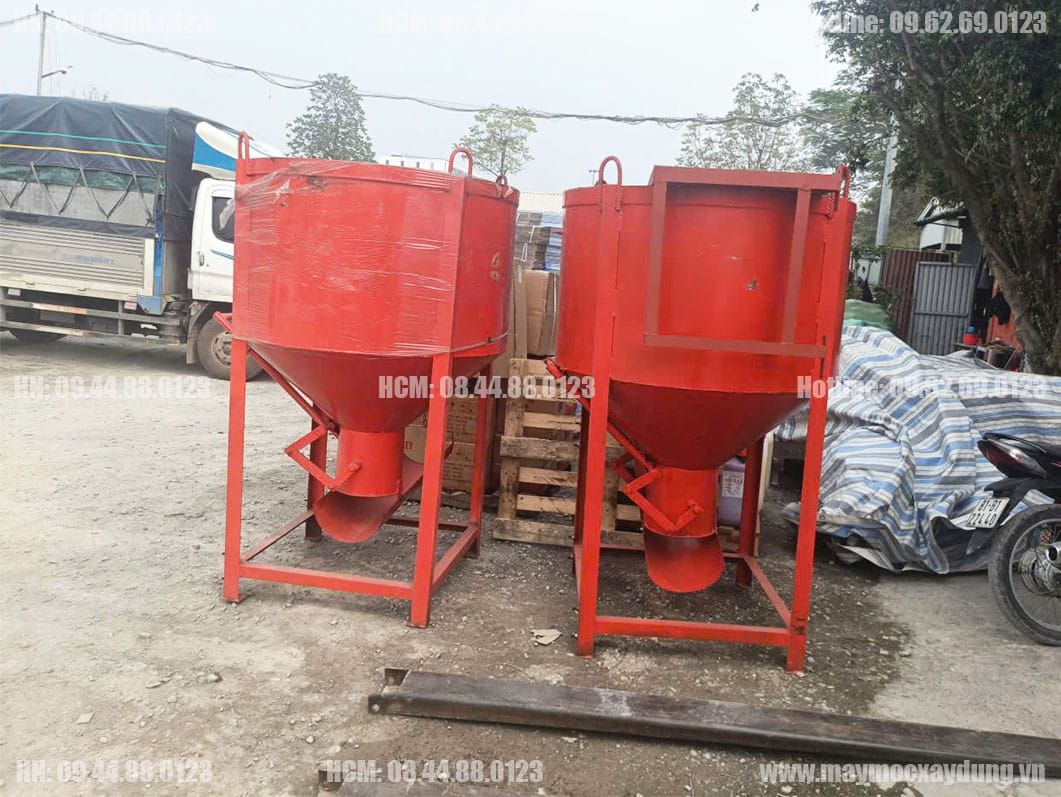

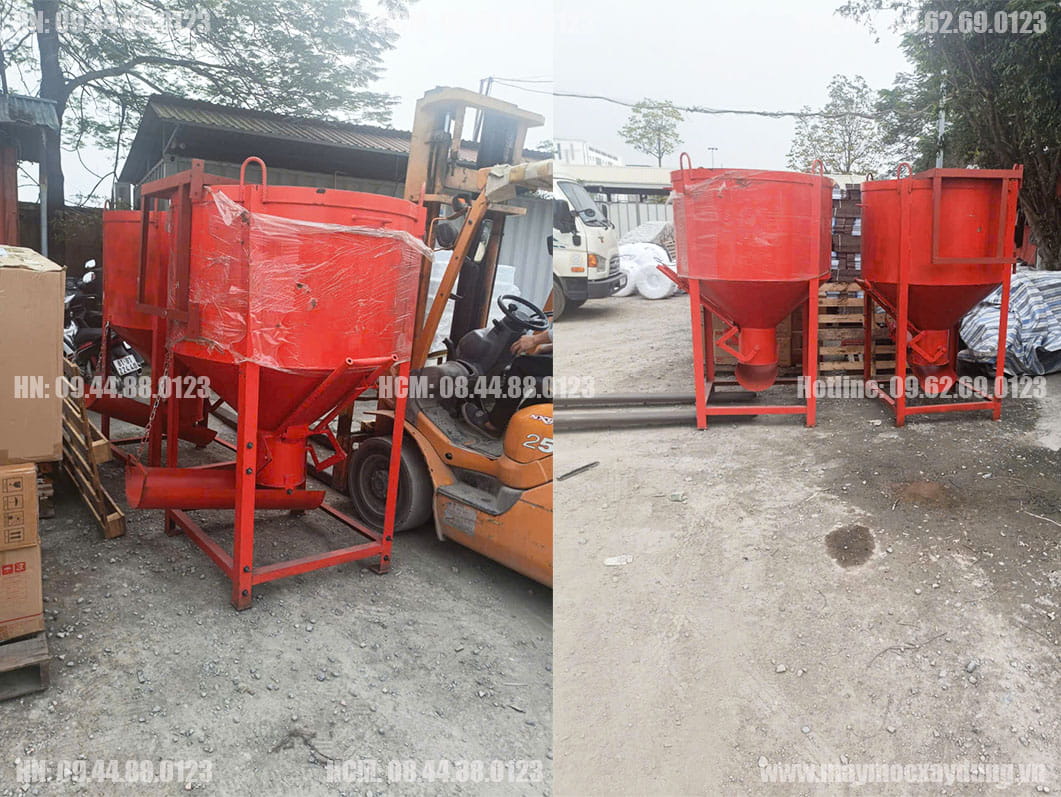

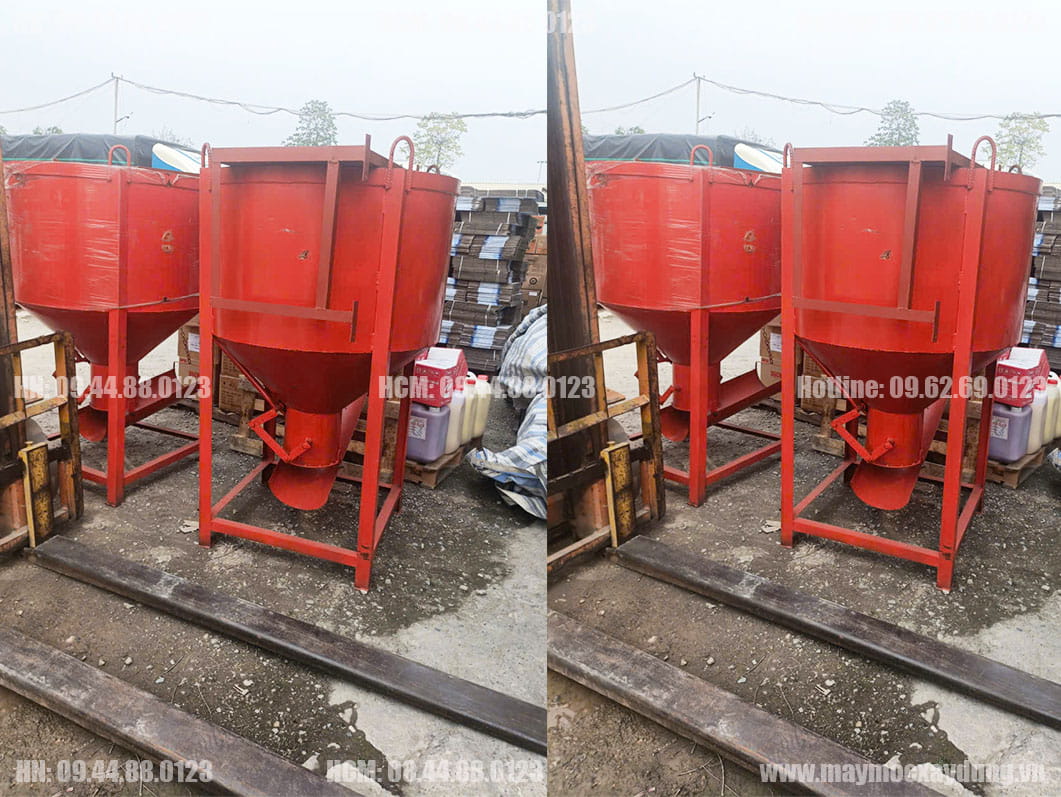

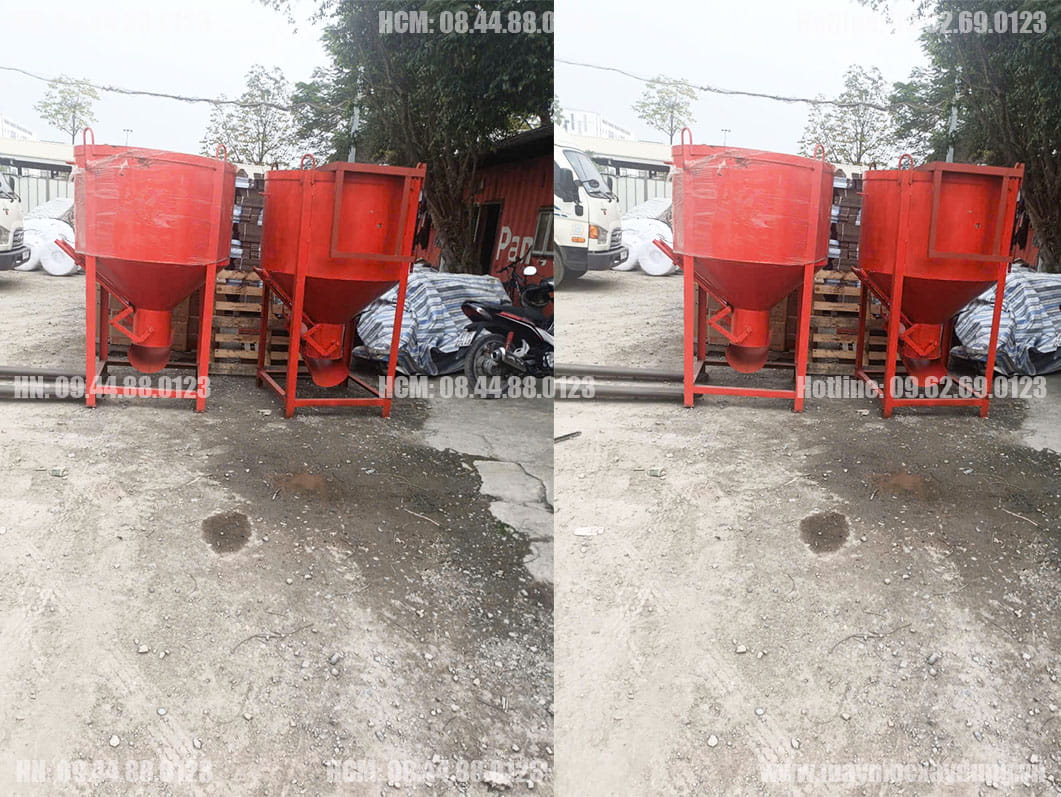

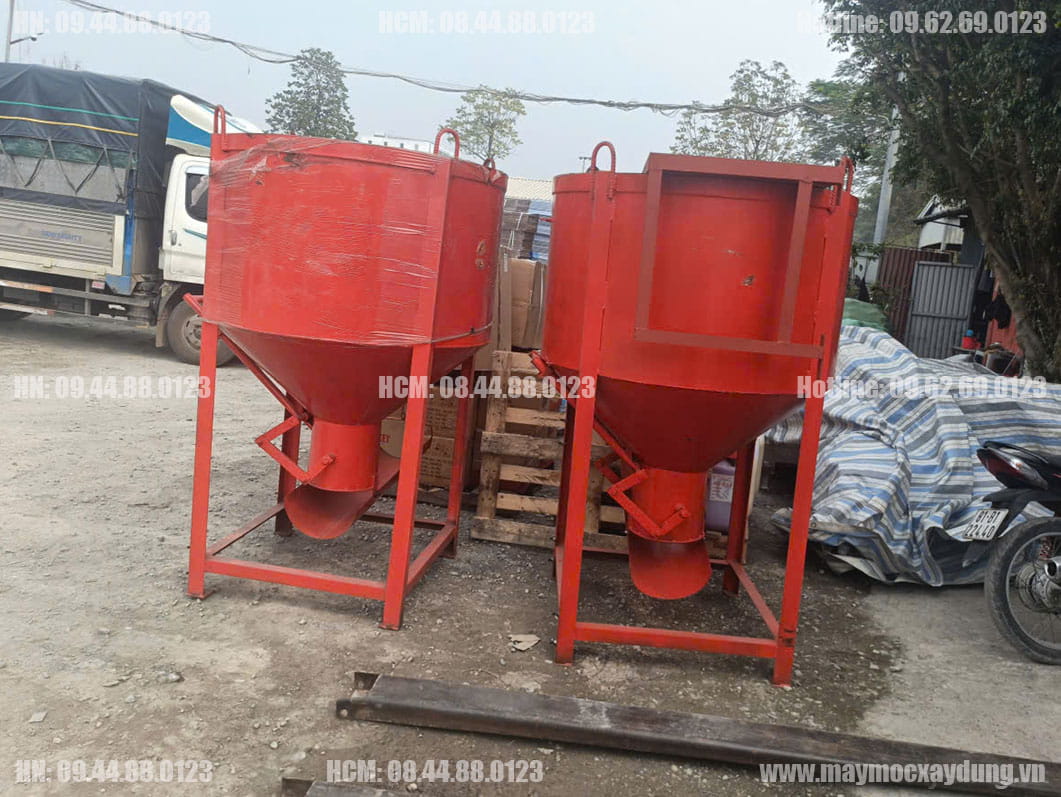

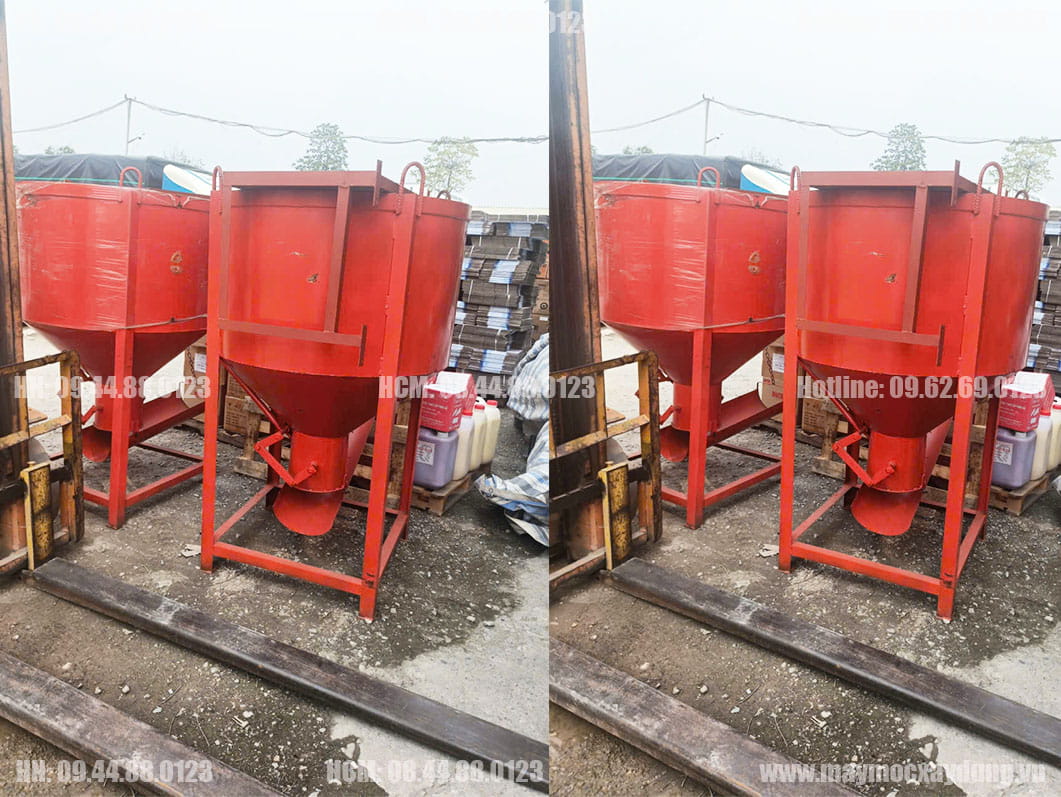

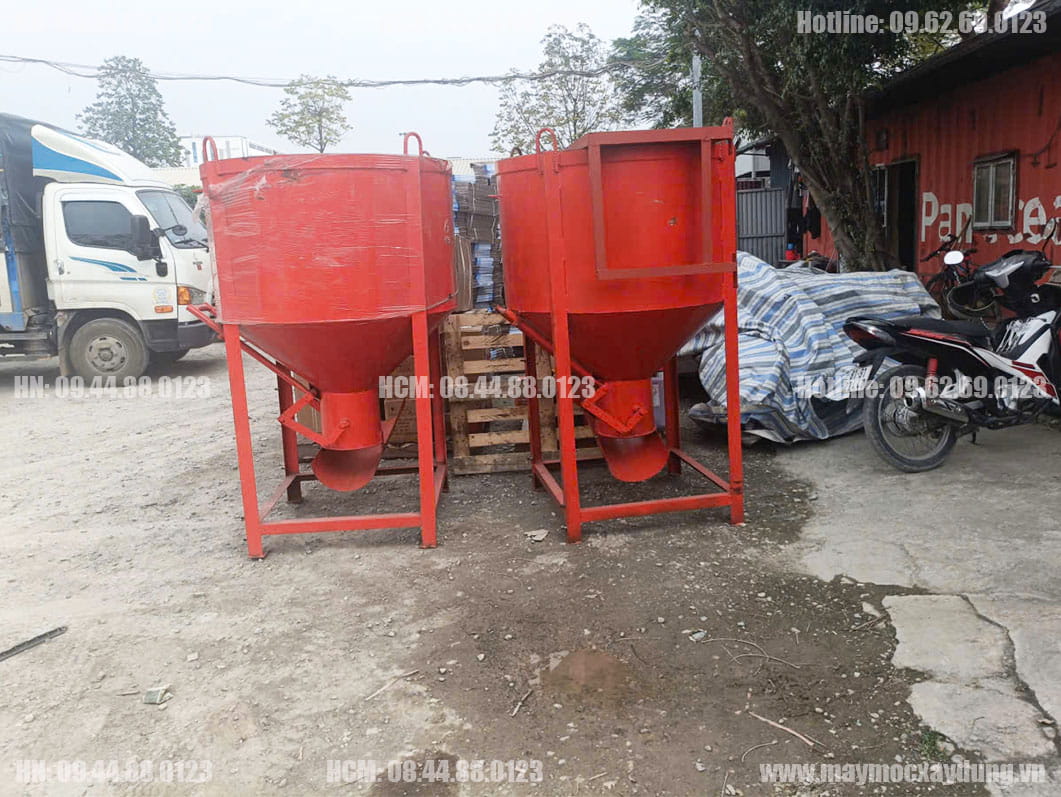

7. Hình ảnh Phễu đổ bê tông 1m3 có máng xoay
