1. TỔNG QUAN VỀ THƯỚC GẠT BÊ TÔNG TAY DÀI HÒA PHÁT TGB-TD-1M2
Trong công tác thi công đổ sàn bê tông nhà xưởng, đường giao thông nông thôn hay sân bãi công nghiệp, công đoạn san gạt phẳng mặt sàn ngay sau khi đầm là khâu quyết định trực tiếp đến độ thẩm mỹ và chất lượng chịu lực của kết cấu. Thước gạt bê tông tay dài Hòa Phát Model TGB-TD-1M2 (còn được gọi phổ biến là Bàn cào gạt phẳng bê tông cán dài khớp xoay hoặc Bull Float) là dòng thiết bị làm nền móng chuyên dụng được nghiên cứu để giải phóng hoàn toàn sức lao động thủ công nặng nhọc.
Thay vì người thợ phải lội chân trần hoặc đi ủng lội sâu vào lớp bê tông tươi ướt sũng, cúi gập lưng dùng thước nhôm ngắn 2m cào kéo vất vả, dụng cụ này cho phép thợ đứng vững trên bờ hoặc mép ván khuôn vươn cán xa tới 5.4 mét để hoàn thiện toàn bộ bề mặt sàn phẳng lì nhanh chóng, nhẹ nhàng và chuẩn xác.
Hình 01: Toàn cảnh Thước gạt bê tông tay dài Hòa Phát lắp trọn bộ 3 cán nối 5.4m
2. BẢNG THÔNG SỐ KỸ THUẬT ĐỐI SOÁT CẤP 1 CHÍNH XÁC
Dưới đây là bảng thông số kỹ thuật chi tiết của thước gạt bê tông tay dài Model TGB-TD-1M2 được Máy Xây Dựng Hòa Phát kiểm định và đối soát thực tế tại tổng kho:
| Thông Số Kỹ Thuật | Giá Trị Thực Tế Xác Minh (Model: TGB-TD-1M2) |
|---|---|
| Tên sản phẩm | Thước gạt bê tông tay dài (Bàn cào gạt phẳng bê tông cán dài khớp xoay / Bull Float) |
| Mã Model / SKU | TGB-TD-1M2 / TGB-TD-HP-1M2 |
| Chiều dài bản thước | 1200 mm (1.2 mét) |
| Chiều rộng bản thước | 200 mm (20 cm) |

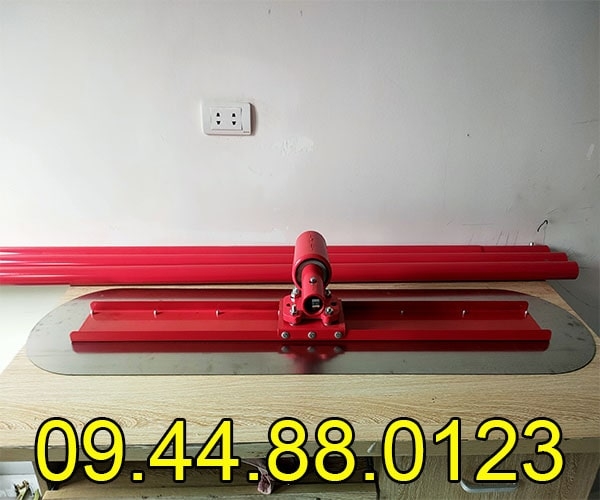

| Độ dày lưỡi thước | 1.8 - 2.0 mm (Thép hợp kim mangan đàn hồi cao) |
| Thiết kế đầu bản thước | Hai đầu bo tròn hình bán nguyệt (Round Ends) chống để lại vệt cày |
| Cơ cấu đảo góc nghiêng | Khớp xoay gật gù tự động (Swivel Pitch Bracket) đảo góc bằng thao tác vặn xoay cán |
| Hệ thống cán nối | 03 đoạn cán ống tròn tiêu chuẩn tháo lắp nhanh |
| Chiều dài mỗi đoạn cán | 1800 mm (1.8 mét) / đoạn |
| Tầm vươn xa cán tối đa | 5.4 mét (khi ghép trọn bộ 3 đoạn) |
| Đường kính ống cán | Phi 38 mm (vừa vặn nắm tay, trợ lực tối ưu) |
| Cơ chế khóa khớp cán | Chốt bấm bi nảy tự động (Snap-button quick-lock), khóa chắc trong 1 giây |
| Gia cường lưng thước | Nẹp sống chữ U sơn tĩnh điện đỏ chạy dọc mặt trên, tán đinh phẳng chìm |
| Tổng khối lượng trọn bộ | ~8.5 kg (bao gồm bản thước, khớp xoay và 3 cán nối) |
| Nhà phân phối chính hãng | CÔNG TY CỔ PHẦN MÁY VÀ THIẾT BỊ HÒA PHÁT (maymocxaydung.vn) |
Hình 02: Góc chụp dọc toàn bộ chiều dài cán nối và bản thước cào gạt phẳng sàn bê tông
3. ĐẶC ĐIỂM NỔI BẬT VƯỢT TRỘI CỦA THƯỚC GẠT BÊ TÔNG TAY DÀI HÒA PHÁT
Sản phẩm thước gạt bê tông tay dài TGB-TD-1M2 được sản xuất theo quy chuẩn công nghiệp cao cấp, hội tụ những cải tiến vượt trội đáp ứng trọn vẹn yêu cầu khắt khe của các đội thợ chuyên nghiệp:
- Bản thước thép hợp kim mangan siêu phẳng và đàn hồi: Mặt lưỡi xoa được chế tạo từ hợp kim thép mangan tôi nhiệt cao tần, bề mặt gia công nhẵn bóng đạt độ phẳng tuyệt đối. Bản thép có độ đàn hồi cơ học cao, chịu lực uốn gập mà không biến dạng, chống mài mòn vượt trội và hạn chế tối đa bám dính xi măng, giúp thợ vệ sinh xịt rửa sau ca làm việc rất dễ dàng.
- Thiết kế hai đầu bo tròn bán nguyệt (Round Ends): Khác với các dòng thước tự chế đầu vuông sắc nhọn dễ để lại rãnh khuyết sâu khi xoay trở hướng gạt, bản thước TGB-TD-1M2 được bo tròn mép tinh xảo. Khi thợ lia ngang hoặc xoay chéo, bản thước lướt êm ái trên mặt bê tông mà không tạo gờ xước.
- Khớp xoay gật gù thông minh (Swivel Pitch Bracket): Đây là trái tim cơ học của bộ thước. Khi người thợ đẩy cán đi tới, lực xoay nhẹ cán theo chiều kim đồng hồ sẽ nâng mép trước của lưỡi thước chếch lên một góc 10 - 15 độ để lướt nhẹ gạt phôi bê tông. Khi kéo cán lùi về, vặn nhẹ ngược chiều kim đồng hồ, mép sau lập tức chếch lên giúp miết phẳng lì bề mặt và kéo lớp vữa xi măng (hồ dầu) nổi đều lên trên.
- Tầm với 5.4m không cần lội chân xuống bê tông: Hệ thống 3 đoạn cán nối dài 1.8m bằng hợp kim sơn tĩnh điện đỏ vừa nhẹ vừa cứng cáp, cho phép người thợ đứng ở mép sàn vươn tới giữa lòng sàn rộng tới 10m (tính cả 2 bờ đối diện) mà không làm lún xẹp cốt thép hay để lại dấu chân trên nền bê tông tươi.
Hình 03: Cận cảnh bản thước gạt thép mangan đầu bo tròn chống cày xước mặt bê tông

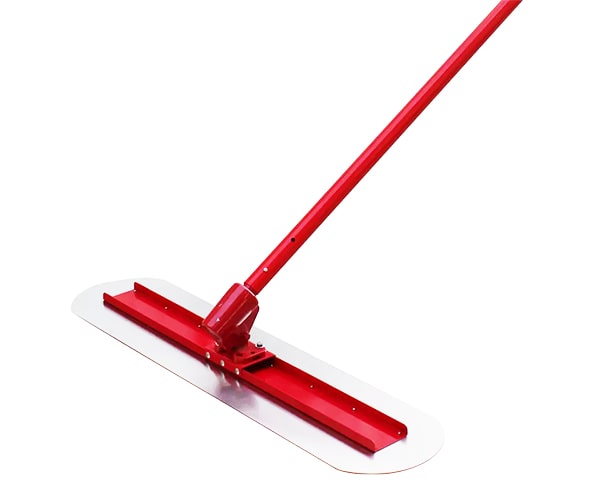

Hình 05: Góc nghiêng 45 độ tổ hợp thước cào gạt bê tông cán dài và khớp xoay gật gù
4. CẤU TẠO CHI TIẾT 4 CỤM BỘ PHẬN CHÍNH
Bộ thước gạt bê tông tay dài TGB-TD-1M2 gồm 4 cụm chi tiết cơ khí ăn khớp chặt chẽ, tối ưu độ bền và công thái học:
4.1. Bản thước gạt thép mangan và nẹp giằng tăng cứng
Bản thép kích thước chuẩn 1200 x 200 mm có độ dày lý tưởng để nén chặt bề mặt bê tông. Dọc theo sống lưng thước là hệ thống nẹp giằng hình chữ U bằng thép sơn tĩnh điện màu đỏ chịu lực, liên kết với mặt bản bằng hàng đinh tán chìm tuyệt đối. Thiết kế này triệt tiêu hoàn toàn hiện tượng võng giữa hay vặn xoắn lưỡi gạt khi thợ tỳ lực trên diện tích rộng.
Hình 08: Kết cấu nẹp tăng cứng và bu lông liên kết chìm phẳng ở mặt dưới bản thước
4.2. Cụm khớp xoay điều chỉnh góc nghiêng tự động
Cụm khớp xoay được đúc dày dặn từ hợp kim chống ăn mòn, bên trong tích hợp trục truyền động ren xoay linh hoạt. Khớp được bắt chặt vào đế xương nẹp bản thước thông qua 4 bu lông chịu lực cao cấp, bảo đảm không bị rung lắc hay rơ lắc trong suốt quá trình vận hành liên tục.

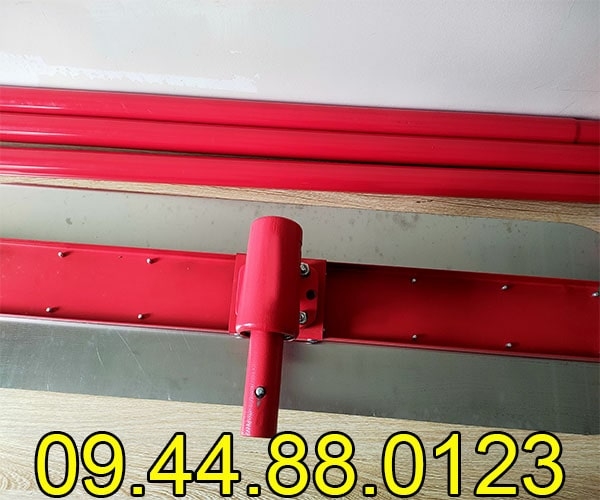

Hình 12: Góc chụp chính diện cụm khớp xoay gật gù gắn trực tiếp trên xương nẹp thước
Hình 13: Cơ cấu truyền động ren xoay đảo chiều góc nghiêng lưỡi thước khi đẩy và kéo
4.3. Hệ thống 3 ống cán nối dài chốt bấm thông minh
3 đoạn cán làm từ ống kim loại phi 38mm vừa vặn tay cầm, bề mặt phủ lớp sơn tĩnh điện màu đỏ công nghệ cao chống gỉ sét và chống ăn mòn hóa học từ nước xi măng. Cơ cấu nối giữa các đoạn cán sử dụng đầu lồng ống gia công chuẩn xác kết hợp chốt bi nảy tự động bằng thép không gỉ (Snap-button). Người thợ chỉ cần nhấn chốt bi và đẩy nhẹ vào lỗ định vị là khóa cứng, thao tác tháo lắp chỉ tốn chưa đầy 10 giây mỗi đoạn.
Hình 20: Chi tiết chốt bấm bi nảy tháo lắp nhanh từng đoạn cán không cần dụng cụ
Hình 21: Bộ 3 ống cán tròn sơn tĩnh điện đỏ đặt song song chuẩn bị đóng kiện
4.4. Mặt tiếp xúc bê tông nhẵn bóng tán đinh phẳng
Mặt dưới của bản thước là bề mặt phẳng gương nhẵn bóng, toàn bộ các điểm tán đinh nẹp gia cường đều được gia công phẳng chìm 100%. Khi tiếp xúc với vữa bê tông tươi, mặt thước không có bất kỳ gờ nhô nào cản trở, bảo đảm đường vuốt phẳng tuyệt đối như gương.
Hình 15: Đầu thước bo tròn bán nguyệt hạn chế tối đa vết hằn khi chuyển hướng gạt
5. SO SÁNH HIỆU QUẢ: THƯỚC GẠT TAY DÀI VS THƯỚC NHÔM THỦ CÔNG
Rất nhiều nhà thầu xây dựng khi chuyển đổi từ thước nhôm gạt tay thông thường sang thước gạt bê tông cán dài khớp xoay đã ghi nhận năng suất và chất lượng mặt sàn tăng vọt rõ rệt:
| Tiêu Chí So Sánh | Thước Nhôm / Thước Gỗ Thủ Công | Thước Gạt Bê Tông Tay Dài TGB-TD-1M2 |
|---|---|---|
| Tư thế thi công | Thợ phải lội ủng xuống sàn bê tông ướt, quỳ gối hoặc cúi gập lưng cào kéo. Dễ gây đau lưng, thoái hóa cột sống và mỏi cơ nhanh chóng. | Thợ đứng thẳng người thoải mái trên bờ, ván khuôn hoặc mép sàn khô ráo. Thao tác đẩy kéo nhẹ nhàng, không tốn nhiều thể lực. |
| Dấu chân trên bê tông | Để lại nhiều vết lún chân sâu trên sàn bê tông, thợ phải mất thêm nhiều công vá dặm lỗ chân trước khi xoa nền. | Không dẫm chân xuống bê tông, bảo toàn 100% độ phẳng đồng nhất của kết cấu sàn sau khi đầm. |
| Phạm vi thi công | Giới hạn trong sải tay khoảng 1.5m - 2m xung quanh vị trí thợ đứng. | Vươn xa tới 5.4m mỗi phía, bao quát diện tích sàn rộng hàng chục mét vuông từ ngoài bờ. |
| Năng suất hoàn thiện | Cần tổ thợ từ 3 - 4 người cào san mới kịp tiến độ xe bê tông tươi đổ liên tục. | Chỉ cần 1 - 2 thợ vận hành nhẹ nhàng, năng suất cao gấp 4 - 5 lần làm thủ công. |
| Chất lượng mặt sàn | Dễ lồi lõm, không đều tay, lớp hồ dầu nổi không đồng nhất. | Mặt sàn phẳng lì, miết mịn, kéo lớp hồ xi măng nổi đều, tạo cốt nền chuẩn cho máy xoa nền đánh bóng. |

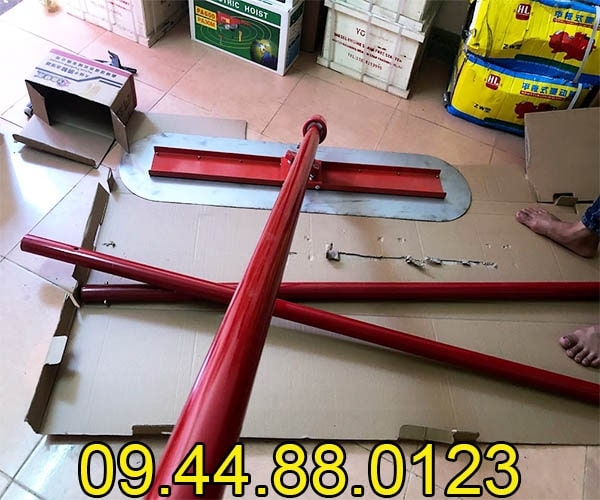

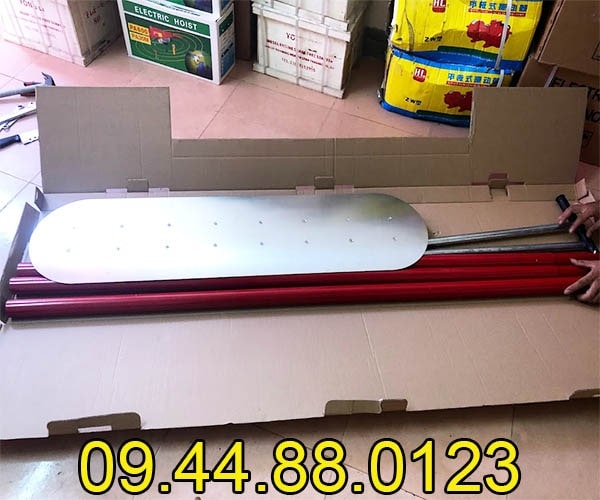

Hình 10: Bản thước gạt thép hợp kim đặt cạnh các đoạn ống cán nối tháo rời
Liên hệ ngay kỹ sư Hòa Phát để nhận tư vấn cấu hình độ dài cán phù hợp khẩu độ sàn và báo giá chiết khấu tận kho tốt nhất:
6. QUY TRÌNH PHỐI HỢP THI CÔNG SÀN BÊ TÔNG CHUẨN KỸ THUẬT
Để đạt được mặt sàn bê tông hoàn hảo không nứt rạn và đạt mác thiết kế, nhà thầu nên phối hợp đồng bộ các thiết bị bê tông theo đúng 3 bước tiêu chuẩn sau:
- Bước 1 - Đầm nén kết cấu sâu: Sau khi cào rải bê tông thô, sử dụng máy đầm dùi bê tông để đầm chặt các góc cạnh, chân cột dầm; kết hợp máy đầm bàn chạy đều trên mặt sàn để nén chặt cốt liệu đá cát và loại bỏ bọt khí rỗng trong lòng khối bê tông.
- Bước 2 - Cán phẳng và kéo hồ bằng Thước gạt tay dài: Ngay sau khi đầm bàn đi qua, thợ sử dụng Thước gạt bê tông tay dài TGB-TD-1M2 đẩy - kéo nhịp nhàng để cắt bỏ các điểm lồi cao, bù vào các hố lõm và miết mặt kéo lớp vữa hồ dầu nổi lên bề mặt.
- Bước 3 - Xoa bóng hoàn thiện: Khi mặt bê tông bắt đầu se lại (thường sau 2 - 4 giờ tùy thời tiết), đưa máy xoa nền bê tông vào đánh bóng bề mặt hoặc sử dụng bàn cào tạo nhám chống trơn trượt tùy theo yêu cầu bản vẽ.
Hình 16: Tổ hợp khớp xoay và cán nối phi 38mm vừa vặn tay cầm trợ lực người thợ
7. GIỚI HẠN KỸ THUẬT VÀ LƯU Ý KHI THI CÔNG (E-E-A-T MINH BẠCH)
Tại Máy Xây Dựng Hòa Phát, chúng tôi luôn cam kết cung cấp thông tin kỹ thuật trung thực để quý khách hàng lựa chọn thiết bị phù hợp nhất với công năng thực tế:
- Không thay thế cho máy đầm nén sâu: Thước gạt tay dài TGB-TD-1M2 là dụng cụ hoàn thiện mặt phẳng và kéo hồ bề mặt, không có động cơ rung nén sâu. Đối với các kết cấu sàn dày trên 10cm, bắt buộc phải dùng đầm dùi hoặc đầm bàn đầm nén chặt trước khi gạt.
- Độ sụt bê tông thích hợp: Thiết bị hoạt động tối ưu nhất với bê tông thương phẩm có độ sụt từ 10 ± 2 cm đến 14 ± 2 cm. Với bê tông quá khô (độ sụt thấp dưới 8cm) hoặc có quá nhiều sỏi đá lớn cỡ 4x6, người thợ cần cào san thô trước khi đưa thước vào vuốt mặt.
- Thời điểm thi công chuẩn xác: Bắt buộc phải thực hiện gạt mặt ngay khi bê tông vừa được đầm xong và còn tươi ướt. Nếu để bê tông bắt đầu đóng rắn ninh kết mới cào gạt sẽ rất nặng tay và làm xước vỡ cấu trúc tinh thể bề mặt bê tông.
- Lưu ý an toàn: Thao tác cán dài 5.4m đòi hỏi người thợ chú ý không gian phía sau khi kéo lùi cần, tránh va quẹt vào chướng ngại vật hoặc dây điện trần trên cao.
Hình 11: Chi tiết 3 đoạn cán nối dài hợp kim nhẹ phủ sơn tĩnh điện màu đỏ chịu lực
Hình 24: Cụm khớp xoay gật gù tháo rời thể hiện trục xoay và lỗ định vị cán cầm
8. HƯỚNG DẪN THAO TÁC SỬ DỤNG VÀ VỆ SINH BẢO QUẢN
Vận hành thước gạt bê tông tay dài rất đơn giản nhưng cần nắm vững kỹ thuật xoay cán cơ bản để đường vuốt đạt độ phẳng tối đa:
- Lắp ráp cán theo khoảng cách thực tế: Tùy vào khẩu độ sàn (rộng 2m, 3.5m hay 5m), thợ có thể lắp 1, 2 hoặc cả 3 đoạn cán nối nhờ chốt bấm bi nảy tháo lắp trong tích tắc.
- Thao tác đẩy tới: Cầm hai tay vào ống cán, vặn nhẹ cán theo chiều kim đồng hồ để mép trước bản thước ngửa lên khoảng 10 - 15 độ, sau đó đẩy nhẹ nhàng về phía trước. Bản thước sẽ lướt êm trên lớp bê tông tươi, san đều cốt cao độ.
- Thao tác kéo về: Khi đẩy tới cuối hành trình, vặn xoay ngược chiều kim đồng hồ để mép sau bản thước ngửa lên, hạ mép trước miết sát xuống mặt bê tông rồi kéo lùi đều tay. Thao tác này giúp nén chặt và làm nổi lớp hồ xi măng bóng mịn.
- Vệ sinh ngay sau khi hoàn thành: Rửa sạch toàn bộ bản thước, khớp xoay và các đoạn cán bằng vòi xịt nước trước khi lớp vữa xi măng khô cứng. Lau khô và tra một lớp dầu nhờn mỏng lên bản thước và khớp ren để chống oxy hóa, kéo dài tuổi thọ thiết bị.
Hình 26: Mặt đáy cụm khớp xoay với 4 lỗ bắt bu lông định vị chắc chắn lên bản thước
Hình 27: Trọn bộ linh kiện thước gạt bê tông tay dài xếp gọn gàng trên sàn nhà xưởng
9. HÌNH ẢNH THỰC TẾ TRỌN BỘ SẢN PHẨM TẠI TỔNG KHO HÒA PHÁT
Toàn bộ hình ảnh sản phẩm dưới đây đều được Máy Xây Dựng Hòa Phát chụp trực tiếp từ sản phẩm thật 100% tại kho bãi, không qua chỉnh sửa biến dạng kỹ thuật:

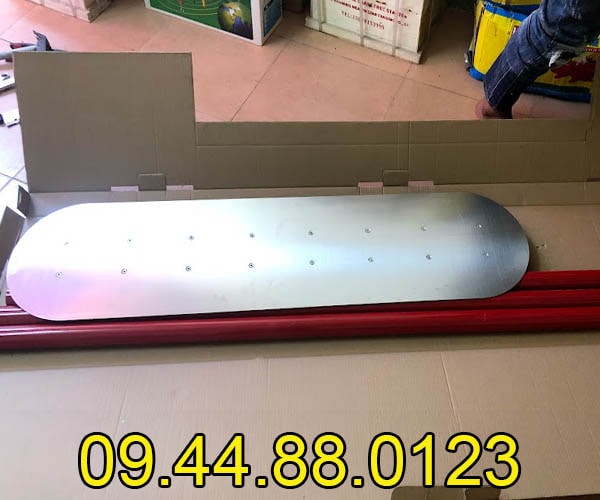

Hình 30: Kích thước thực tế bản thước 1200 x 200 mm và 3 cán nối xếp song song
Hình 33: Cận cảnh chi tiết cụm khớp xoay và các đầu nối chốt bấm của ống cán cầm tay
Hình 35: Chi tiết toàn bộ bộ phận thước gạt phẳng sàn bê tông cán dài Hòa Phát Model TGB-TD-1M2
