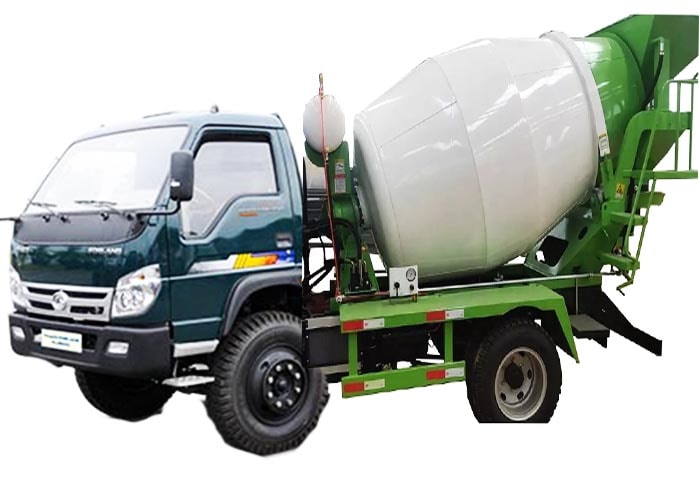

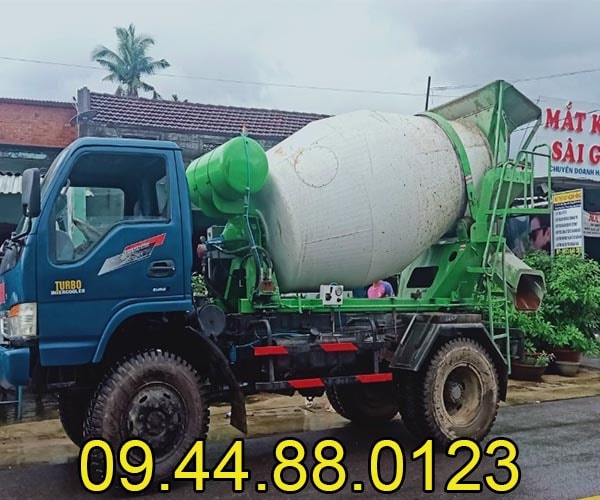

Bồn trộn bê tông 2m3 gắn xe tải

Đặc điểm nổi bật

Xem thêm điểm nổi bật

Thông tin bổ sung

TẠI SAO BẠN CHỌN HÒA PHÁT

  • Sản phẩm Chính hãng, Đa dạng
  • Giao hàng Nhanh
  • Bảo hành Nhanh
  • Thanh toán Linh hoạt
  • Giá cả Hấp dẫn
  • Phụ kiện Sẵn có

Hotline Hà Nội
09.44.88.0123

Hotline HCM
0372.133.888

Bảo hành
0246.291.6786

TP. HÀ NỘI

Số 73, Tổ 10 Giãn Dân, P.Kiến Hưng, Q.Hà Đông, TP Hà Nội

TP Hồ Chí Minh

QL1A - Bình Hưng Hòa B - HCM

Hướng dẫn lắp đặt  bồn trộn bê tông 2 m3

Thiết kế sắt xi bồn trộn từ 2m3 đến 10 m3 được chế tạo chắc chắn phù hợp với các loại sắt xi xe tải ben từ 2.5 tấn đến 15 tấn có kích thước cụ thể dưới đây.

Bồn trộn bê tông thủy lực 2m3 lắp trên xe 2.5 tấn đến 3.5 tấn có chiều rộng sắt xi xe 750mm

Bồn trộn bê tông thủy lực 3m3 lắp trên xe 4 tấn đến 6 tấn có chiều rộng sắt xi xe 800mm

Bồn trộn bê tông thủy lực 5 m3 lắp trên xe 7 tấn trở lên có chiều rộng sắt xi xe 860mm

Chuẩn bị xe để lắp bồn trộn bê tông với các loại xe mới hoặc cũ yêu cầu phải tháo thùng và hệ thống ben thủy lực của xe, vệ sinh bảo dưỡng gầm máy sạch sẽ, chuẩn bị hai dải cao su bản rộng 70mm , chiều dài bằng sắt xi xe dày 20mm dùng để kê giữa bồn trộn và sắt xi tạo ma sát chống trượt và chống đề xê ốc.

Cầu bồn trộn đặt trên xe căn chỉnh sao cho sắt xi bồn trộn nằm cân trên sắt xi của xe ,lắp đai ốc hình chữ U kẹp chặt sắt xi bồn trộn và sắt xi xe.

Hình ảnh hướng dẫn lắp đặt bồn trộn bê tông thủy lực

Hình ảnh hướng dẫn lắp đặt bồn trộn bê tông thủy lực

Hướng dẫn lắp đặt

Chú ý sắt xi bồn trộn và sắt xi xe không bằng nhau thì ta thiết kế hàn thêm kê mã vào sắt xi bồn trộn và lắp ráp với nhau bằng mã kẹp bu lông từ 6 đến 8 cái bắt chặt sắt xi xe và bồn trộn với nhau.

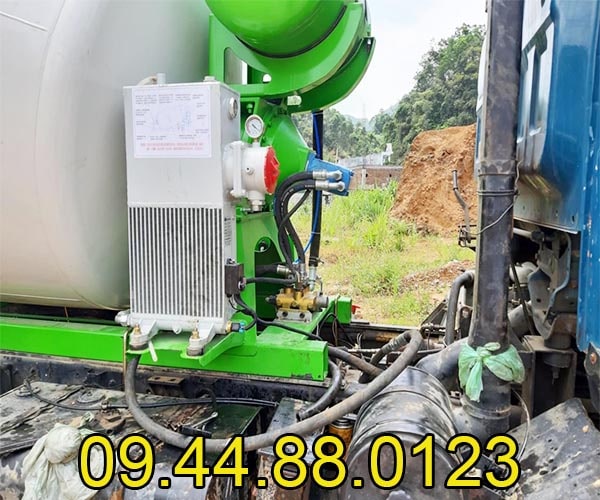

Hướng dẫn lắp đặt hệ thống thủy lực

Bơm dầu thủy lực lắp vào bộ trích công suất của hộp số xe  ( hay còn gọi là cóc ben)

  • Bồn trộn bê tông 2 m3 lắp bơm từ 47 CC – 63 CC
  • Bồn trộn bê tông 3 m3 lắp bơm từ 53 CC – 65 CC
  • Bồn trộn bê tông 5 m3 lắp bơm từ 76 CC

Các đấu nối đường ống tuy ô theo hình sơ đồ

Sơ đồ lắp giáp hệ thống thủy lực bồn trộn bê tông

Sau khi lắp đặt xong bồn trộn bê tông và đấu nối các đường ống tuy ô thủy lực từ bơm lên van chia phân phối

  • Đấu 1 dây điện duy nhất của quạt làm mát thùng dầu vào cực dương cọc 12V của bình ác quy.
  • Đổ dầu thủy lực đầy thùng khoảng 17-18 lít
  • Mở khóa thùng dầu
  • Gạt cần van chia phân phối dầu về giữa
  • Nổ máy xe gạt cần số về vị trí hộp trích công suất làm việc  ( cóc ben) ga cho máy chạy hơi cao khoảng 10 phút để làm sạch đường ống  và hệ thống thủy lực sau đó gạt cần van chia lên để quay bồn trộn.
  • Lưu ý: Khóa thùng dầu luôn mở trước khi nổ máy vận hành tránh làm hỏng bơm dầu , bật công tác làm mát thùng dầu luôn luôn kiểm tra dầu thủy lực đủ ngang mắt báo thùng dầu.
  • Yêu cầu kiểm tra hộp số và bơm mỡ vào các con lăn bồn trộn định kỳ 1 tháng 1 lần
  • Đặc thù là xe chuyên chở vào  đảo bê tông nên khi cấp liệu và xả liệu sẽ bị bám dính bê tông và xi măng vào bồn trộn vì thế việc về sinh bồn trộn rất quan trọng.
  • Phải thường xuyên làm từng chuyến sau và mỗi ca . Khi nạp liệu xong phải lấy vòi nước rửa sach máng nạp liệu và những chỗ bê tông và xi măng bám vào. Khi xả hết bê tông  trong bồn rửa sạch máng xả cấp khoảng 20-30 lít nước vào bồn trộn chạy đều bồn trộn tránh bị bê tông đông kết khi hết ca làm việc cho khoảng 0.3-0.5 m3 đá loại 1-2 và 50- 70 lít nước vào bồn trộn chạy quay ngược xuôi trong khoảng 5 phút sau đó quay đổ đá ra rửa sạch máng cấp liệu và máng xả và mặt ngoài của bồn trộn.

Mọi thắc mắc vui lòng liên hệ theo số Hotline: 09.44.88.0123

Đặc điểm nổi bật của Bồn trộn bê tông 2 m3

Bồn trộn bê tông 2 M3 là gì?

  • Bồn trộn bê tông 2 m3  là loại bồn trộn chạy bằng động cơ thủy lực lấy nguồn từ bơm ben trên xe tải đáp ứng được moị nhu cầu cần thiết cho các công trình xây dựng dân dụng, các công ty sản xuất bê tông thương phẩm, thi công công trình giao thông và công nghiệp.
  • Bồn trộn bê tông 2 m3 được lắp trên xe vận chuyển bê tông ở cự ly dài vài km đến vài chục km, thùng trộn quay trong quá trình vận chuyển bê tông để đảm bảo chất lượng của bê tông.
  • Bồn trộn bê tông được thiết kế và mô phỏng trên máy tính đảm bảo tính chính xác và ổn định, đảm bảo hoạt động tốt cả cả vừa di chuyển vừa trộn.
  • Thiết kế rất đặc biệt với cánh trộn 3D có góc xoắn, góc nâng, góc nghiêng và bước xoắn được tính toán chuẩn đảm bảo quá trình nạp, trộn, xả bê tông nhanh và không bị mắc tình trạng đọng dồn vật liệu trong bồn.
  • Thùng trộn được làm bằng thép chống ăn mòn cao cấp đảm bảo độ bền bỉ.
  • Bồn trộn bê tông chất lượng đảm bảo tính ổn định khi quay ngay cả khi xe đang chạỵ, thiết kế cánh trộn với góc xoắn, góc nghiêng, góc nâng và bước xoắn được tính toán đảm bảo cho quá trình nạp – trộn bê tông nhanh,xả sạch, không bị dồn – đọng trong bồn.
  • Thùng trộn bê tông được sản xuất trên dây chuyền công nghệ hiện đại, chế tạo bằng vật liệu thép chống mài mòn, độ bền cao, giúp tiết kiệm tối đa lợi ích cũng như chi phí đầu tư cho chủ thầu xây dựng.

2. Thông số kỹ thuật Bồn trộn bê tông 2 m3

Xuất xứ: Trung Quốc

Model: HYC2

Hệ thống thùng trộn bê tông

Dung tích thùng trộn: 3.6 m3

Dung tích bê tông: 2 m3

Góc nghiêng thùng trộn: 130

Tốc độ quay:0-10 vòng/phút

Tốc độ nạp bê tông: ≥ 3 m3/ phút

Tốc độ xả bê tông: ≥ 2 m3/phút

Tỷ lệ vật liệu trộn sau khi trút còn lại <_ 0,8%

Dung tích thùng nước: 300 lít

Hệ thống thủy lực

Bơm thủy lực: DALI
Motor thủy lực: DALI
Hộp giảm tốc: HUATAI

Kích thước tổng thể : 4000 x1800x1780 mm

Bảo hành: 06 tháng

Trọng lượng: 1955 kg

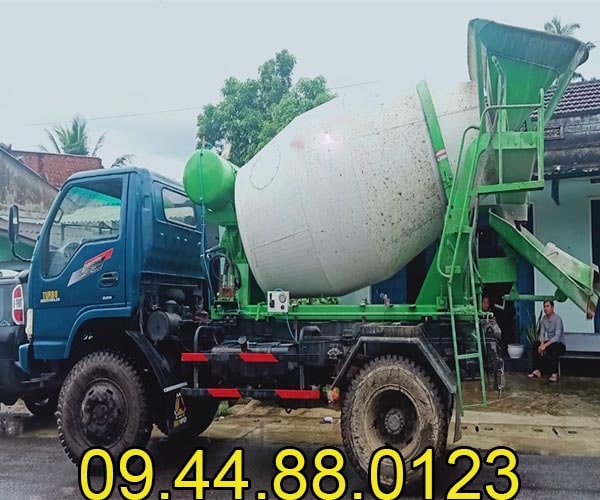

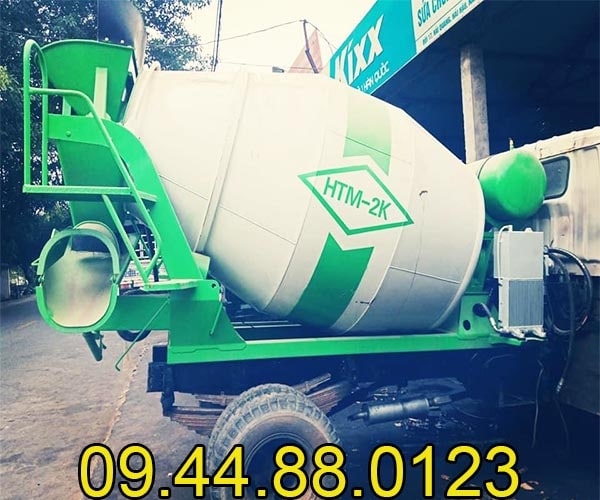

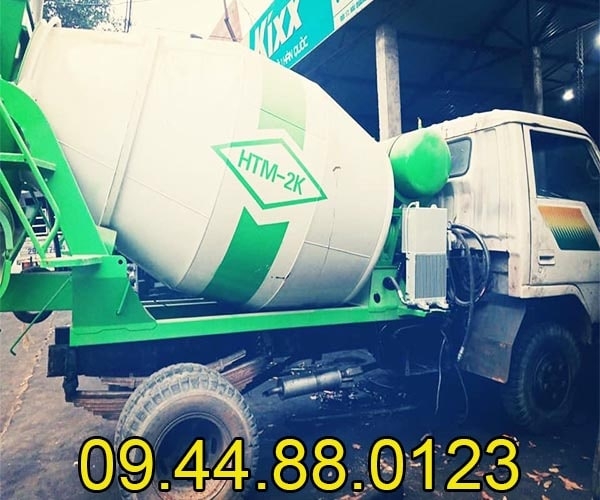

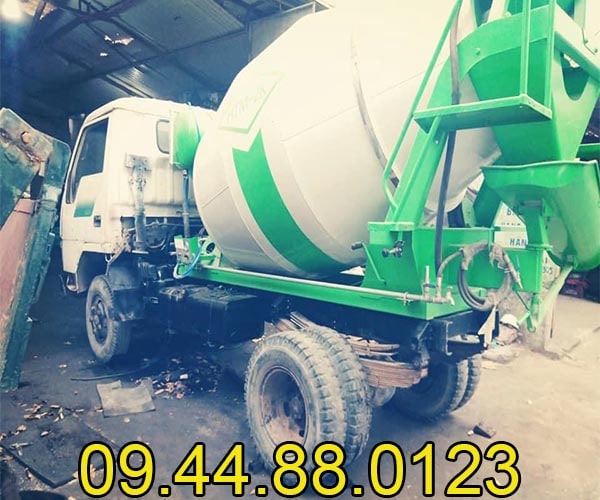

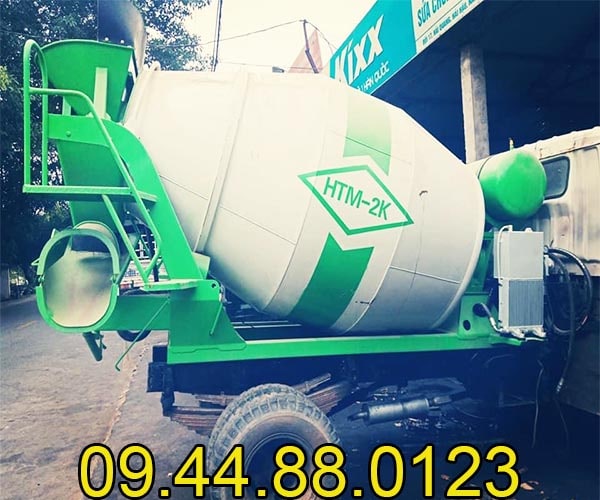

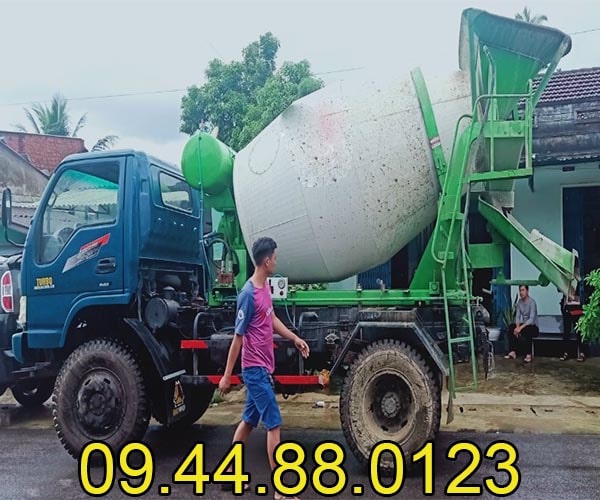

3. Hình ảnh thực tế Bồn trộn bê tông 2 m3

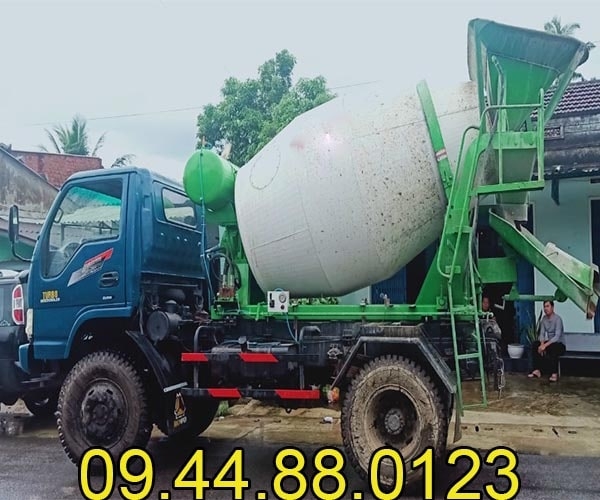

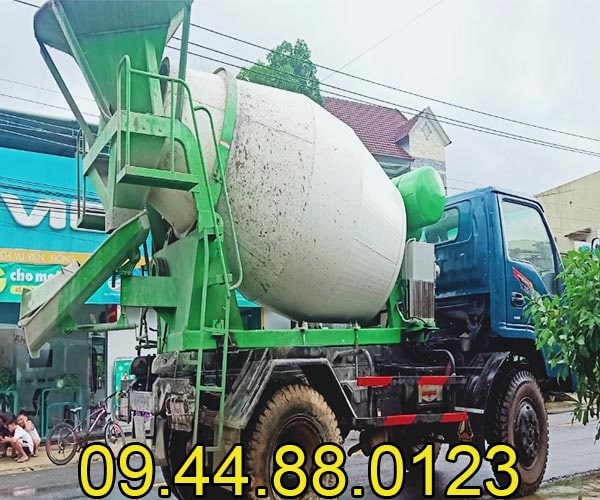

Bồn trộn bê tông thủy lực 2m3
