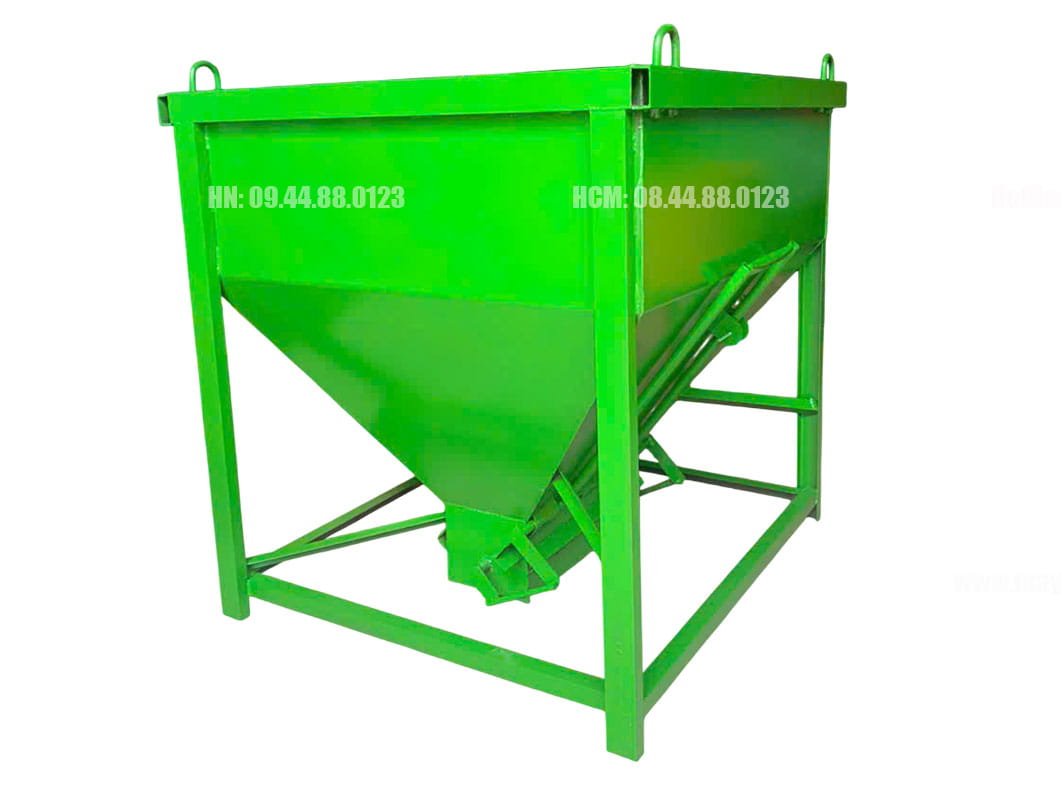

Phễu đổ bê tông cẩu tháp 1 khối

1. Tổng Quan Về Phễu Đổ Bê Tông Cẩu Tháp 1 Khối Hòa Phát

• Phễu đổ bê tông cẩu tháp là thiết bị chuyên dùng để chứa bê tông tươi và vận chuyển bằng cẩu tháp đến vị trí cần đổ như sàn, cột, dầm hoặc móng công trình.
• Sản phẩm được sản xuất trực tiếp tại Việt Nam bởi Hòa Phát, với kết cấu thép dày và thiết kế phù hợp với điều kiện thi công tại công trường.

1.1. Thông số kỹ thuật

• Xuất xứ: Việt Nam

• Hãng sản xuất: Hòa Phát

• Dung tích chứa bê tông: 1.0 m³

• Quy cách (Dài x Rộng x Cao): 1000 x 1000 x 1680 mm

• Phần côn: 0.4 m³

• Phần đáy: 0.6 m³

• Đường kính ống xả: 280 mm

• Kiểu xả: Cần gạt van lá

• Trọng lượng: 250 kg

• Độ dày tôn: 4 ly

• Bảo hành: 06 tháng

• Nhận gia công phễu đổ bê tông theo yêu cầu

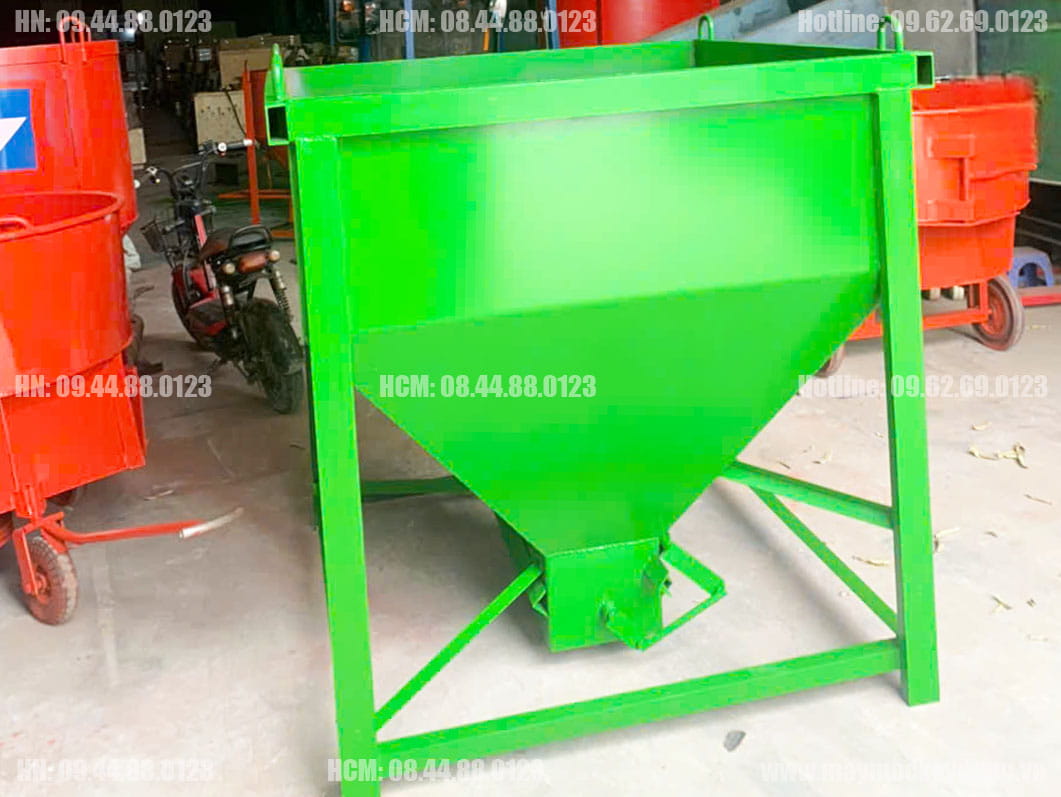

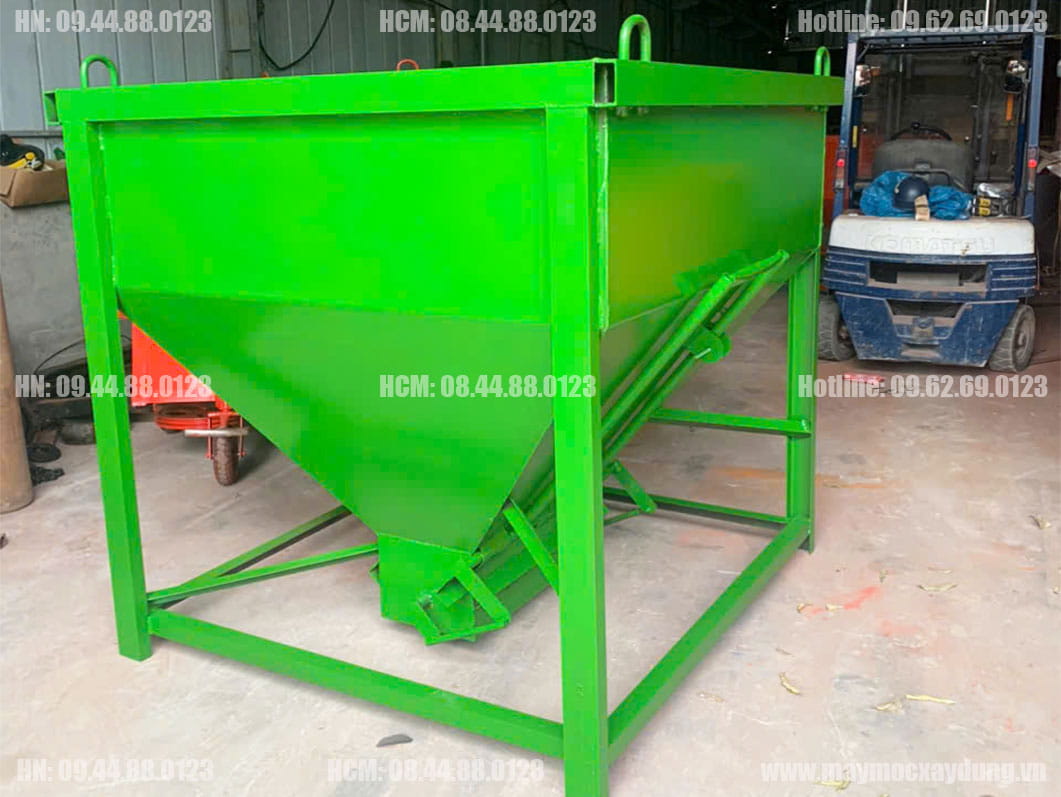

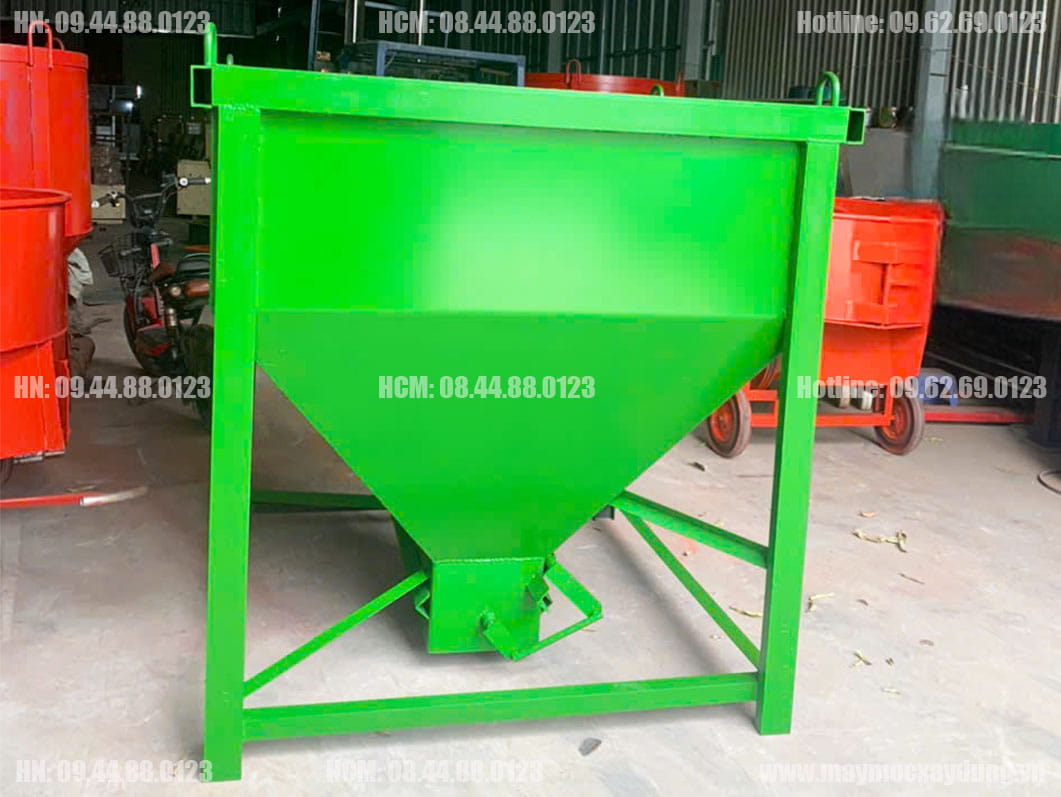

2. Cấu Tạo Chi Tiết Phễu Đổ Bê Tông Cẩu Tháp 1 Khối

• Phễu được thiết kế theo dạng hình nón kết hợp khung thép chịu lực, giúp thiết bị bền bỉ và hoạt động ổn định trong môi trường công trường khắc nghiệt.

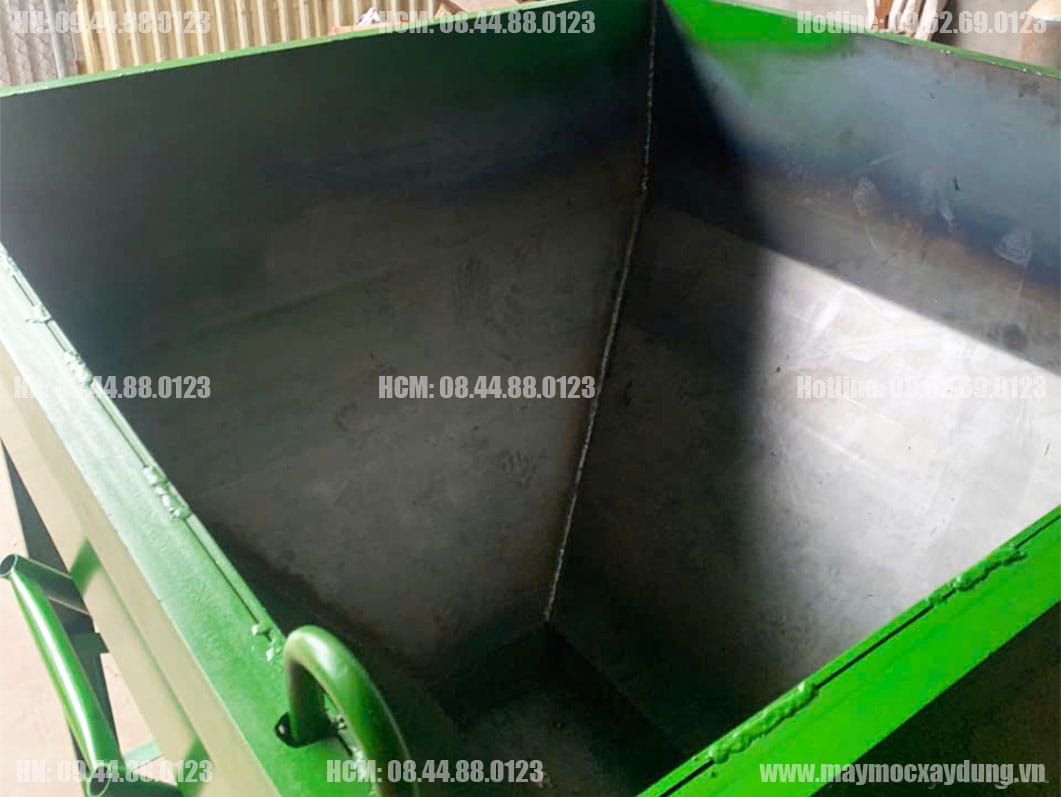

2.1. Thân phễu chứa bê tông

• Thân phễu là bộ phận chính dùng để chứa bê tông.

Phần này được gia công từ tôn thép dày 4 ly, đảm bảo:

• Chịu tải trọng bê tông lớn

• Hạn chế móp méo khi va đập

• Tăng tuổi thọ sử dụng

• Thiết kế dạng phễu giúp bê tông tự chảy xuống đáy một cách tự nhiên, hạn chế hiện tượng bê tông bám dính thành phễu.

2.2. Phần côn dẫn bê tông

Phần côn có dung tích 0.4 m³, được thiết kế thu nhỏ dần về phía đáy.

Cấu tạo này giúp:

• Bê tông tập trung nhanh về ống xả

• Giảm nguy cơ tắc bê tông

• Tăng tốc độ xả vật liệu

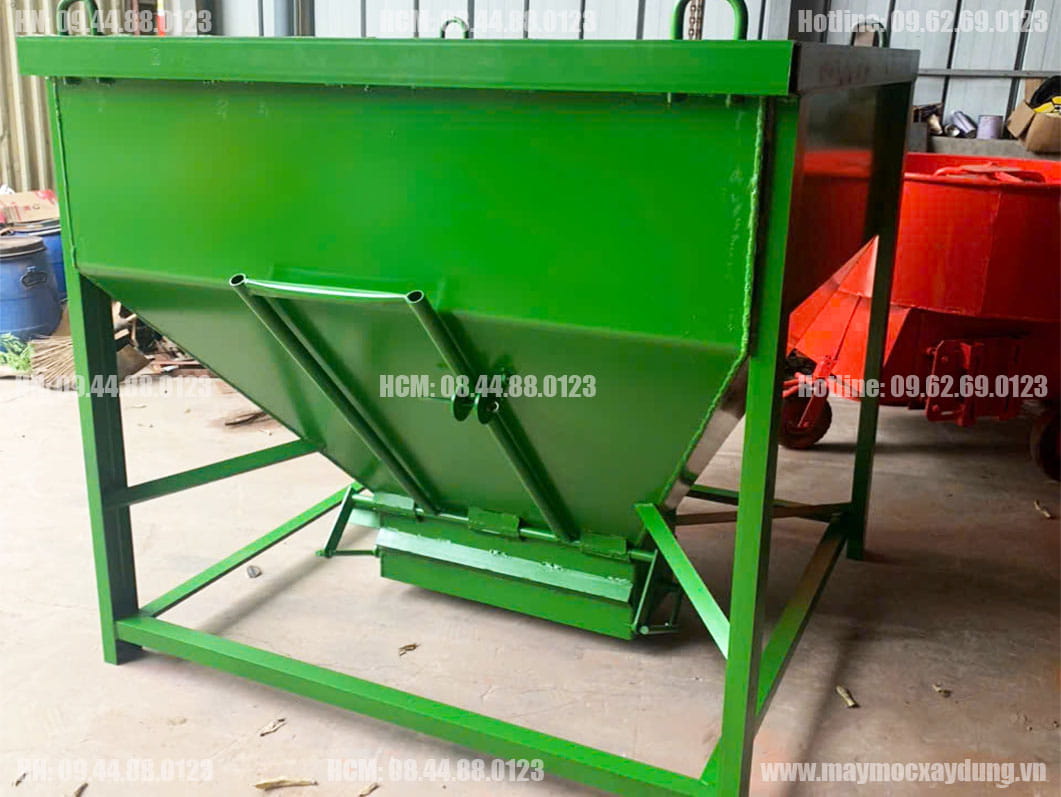

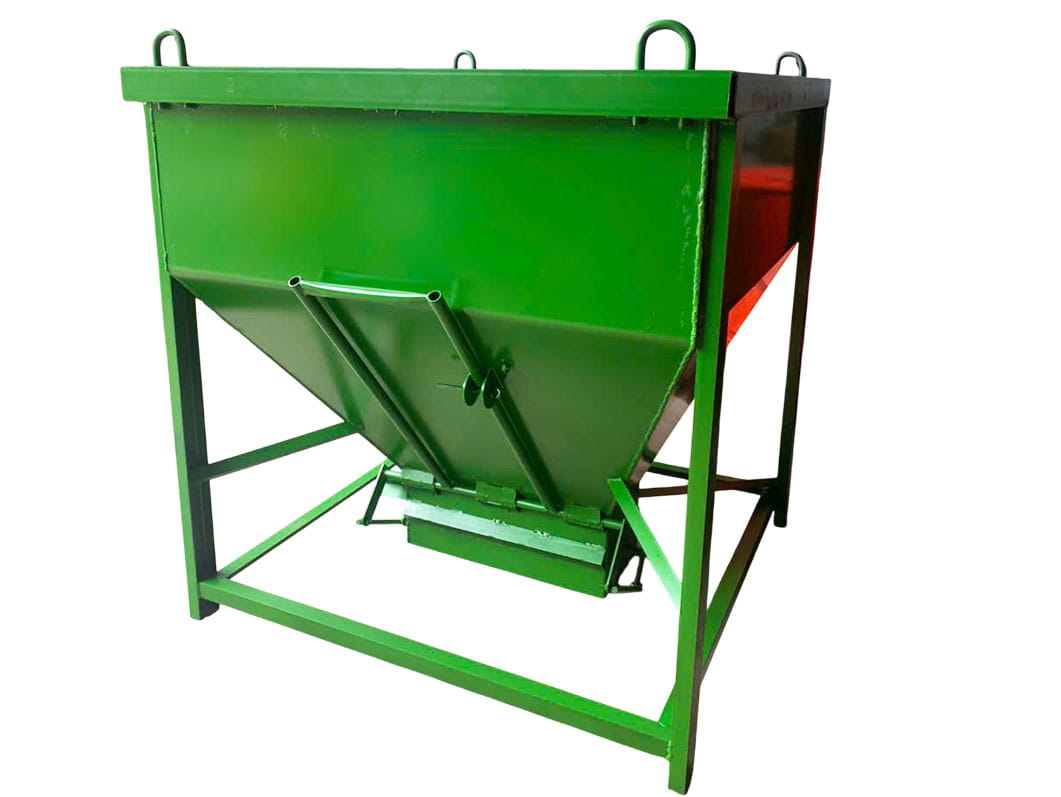

2.3. Hệ thống van xả bê tông

Phễu sử dụng van bướm điều khiển cơ học, giúp thao tác đóng mở nhanh chóng.

Ưu điểm của van bướm:

• Điều chỉnh lượng bê tông dễ dàng

• Hạn chế bê tông rơi vãi

• Vận hành đơn giản

Ống xả có đường kính 280 mm, đủ lớn để bê tông chảy liên tục mà không bị nghẽn.

2.4. Khung treo cẩu tháp

Khung treo được gia cường bằng thép chịu lực chắc chắn, giúp phễu treo ổn định khi cẩu lên cao.

Thiết kế khung đảm bảo:

• Chịu lực tốt khi nâng bê tông

• Giữ thăng bằng khi di chuyển

• Đảm bảo an toàn cho người vận hành

3. Công Dụng Và Ứng Dụng Trong Thi Công

Phễu đổ bê tông 1 khối là thiết bị không thể thiếu trong nhiều loại công trình xây dựng.

3.1. Thi công nhà cao tầng

• Phễu giúp vận chuyển bê tông lên các tầng cao bằng cẩu tháp, giúp đổ bê tông nhanh và chính xác hơn so với phương pháp thủ công.

3.2. Thi công cầu đường

Thiết bị hỗ trợ đổ bê tông cho các hạng mục như:

• móng

• cột

• dầm

• sàn

3.3. Công trình nhà xưởng và khu công nghiệp

• Với dung tích 1m³, phễu giúp cấp bê tông liên tục, đảm bảo tiến độ thi công cho các công trình quy mô lớn.

4. Hướng Dẫn Sử Dụng Phễu Đổ Bê Tông Cẩu Tháp Đúng Cách

• Để thiết bị hoạt động hiệu quả và an toàn, người sử dụng cần thực hiện đúng quy trình sau.

Bước 1: Kiểm tra thiết bị trước khi vận hành

Trước khi sử dụng cần kiểm tra:

• Khung treo cẩu

• Móc cẩu

• Van xả bê tông

• Thân phễu

Nếu phát hiện hư hỏng cần khắc phục ngay trước khi đưa vào sử dụng.

Bước 2: Nạp bê tông vào phễu

• Đặt phễu dưới xe trộn bê tông hoặc máy trộn, sau đó đổ bê tông vào.
• Lưu ý không nên đổ quá dung tích 1m³ để tránh quá tải.

Bước 3: Nâng phễu bằng cẩu tháp

Sau khi nạp bê tông, móc cẩu tháp sẽ nâng phễu lên vị trí cần đổ.

Trong quá trình nâng cần đảm bảo:

• Phễu luôn ở trạng thái cân bằng

• Không để phễu va chạm vào kết cấu công trình

Bước 4: Xả bê tông

• Khi phễu đến vị trí thi công, người vận hành mở van bướm để bê tông chảy xuống khu vực cần đổ.
• Sau khi xả xong cần đóng van lại trước khi hạ phễu xuống.

5. Hướng Dẫn Bảo Dưỡng Phễu Đổ Bê Tông

• Bảo dưỡng định kỳ giúp thiết bị hoạt động ổn định và kéo dài tuổi thọ.

Vệ sinh phễu sau khi sử dụng

Sau mỗi ca làm việc nên:

• Xả sạch bê tông còn sót

• Rửa phễu bằng nước

• Tránh để bê tông khô bám vào thành phễu

Kiểm tra hệ thống van xả

Van xả cần được kiểm tra thường xuyên để đảm bảo hoạt động trơn tru.

Có thể:

• Tra dầu bôi trơn định kỳ

• Siết lại các bu lông nếu bị lỏng

Kiểm tra khung và mối hàn

Khung treo và các mối hàn cần được kiểm tra định kỳ để phát hiện sớm các dấu hiệu:

• nứt

• cong vênh

• mòn kim loại

Nếu phát hiện bất thường cần sửa chữa ngay.

6. Địa Chỉ Mua Phễu Đổ Bê Tông Cẩu Tháp Uy Tín

Nếu bạn đang tìm phễu đổ bê tông cẩu tháp 1 khối chất lượng, giá tận xưởng, hãy lựa chọn Nhà Máy Sản Xuất Phễu Đổ Bê Tông Hòa Phát.

Lý do nên chọn Hòa Phát

• Sản xuất trực tiếp tại nhà máy

• Kết cấu thép chắc chắn, độ bền cao

• Giá thành cạnh tranh

• Nhận gia công theo yêu cầu công trình

• Bảo hành chính hãng 06 tháng

Thông tin liên hệ

NHÀ MÁY SẢN XUẤT PHỄU ĐỔ BÊ TÔNG HÒA PHÁT – UY TÍN NHẤT VIỆT NAM

📞 HN: 09.44.88.0123
📞 HCM: 08.44.88.0123

Phễu đổ bê tông cẩu tháp 1 khối Hòa Phát không chỉ giúp việc vận chuyển bê tông trở nên đơn giản hơn, mà còn góp phần tăng tốc độ thi công, giảm chi phí nhân công và nâng cao độ an toàn cho công trường.

Đây là thiết bị mà hầu hết các công trình hiện đại đều lựa chọn để tối ưu hiệu quả thi công.
