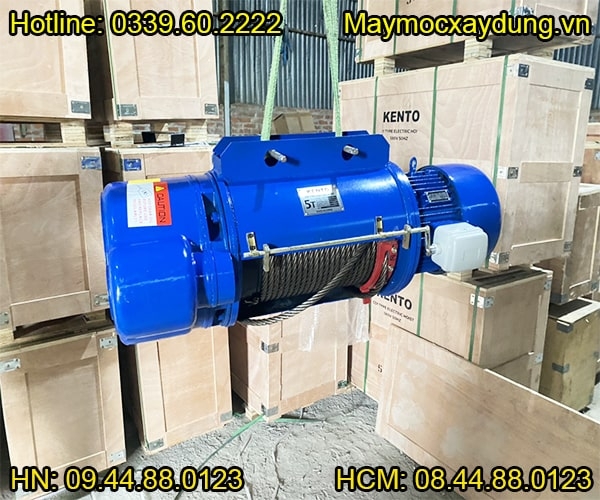

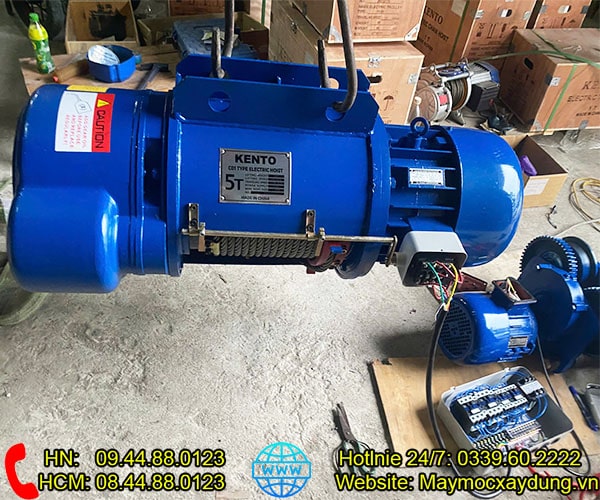

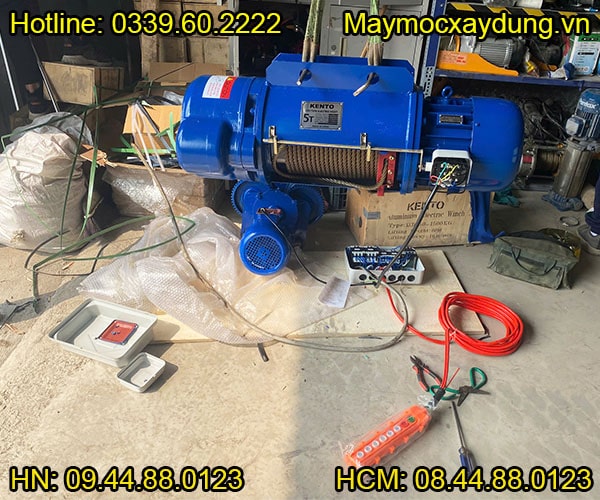

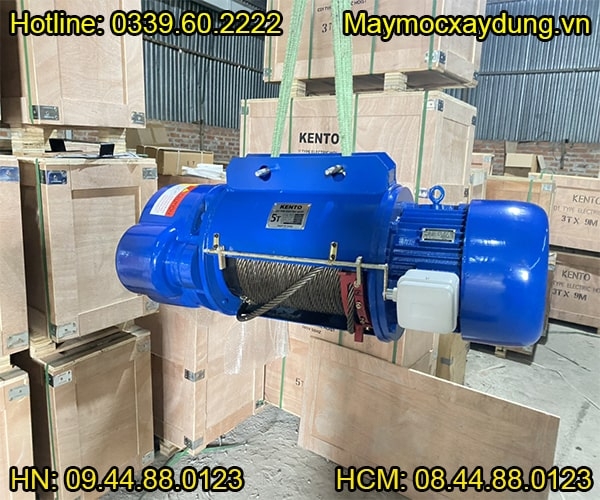

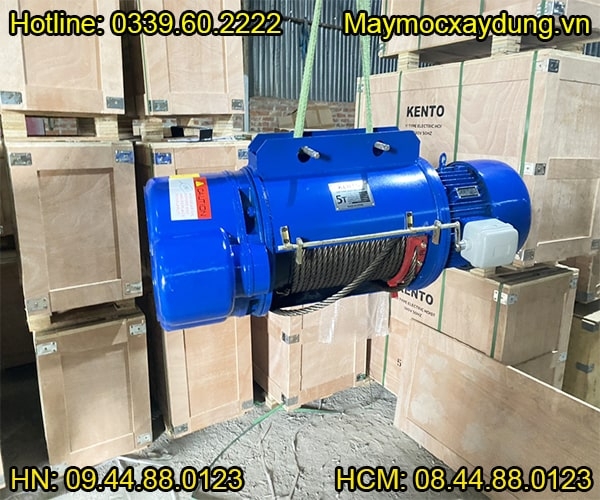

Pa lăng cáp điện Trung Quốc 5 tấn 24m CD1 380V

1. Cấu tạo Pa lăng cáp điện Trung Quốc 5 tấn 24m CD1 380V

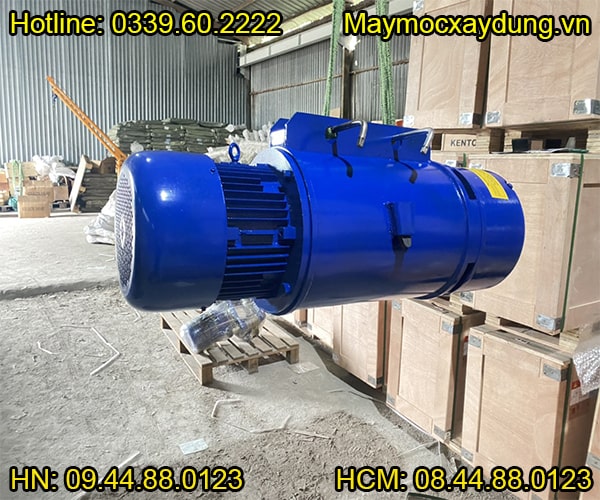

1.1.Động cơ nâng

• Quấn 100% dây đồng, sử dụng lớp cách điện loại B, F, cấp bảo vệ là IP44/IP54.

1.2.Hộp số giảm tốc

•  Bánh răng và trục bánh răng được làm từ hợp kim thép chất lượng đạt tiêu chuẩn quốc tế, đảm bảo bền hơn. Vỏ hợp được làm bằng gang cứng chắc, chống va đập tốt.

1.3. Tang cuốn

• Được làm từ ống thép liền mạch có rãnh giúp dễ dàng quấn cáp theo trật tự, tránh chồng chéo.

1.4. Dây cáp

• Dây cáp thép có độ bền cao, khả năng chịu tải lớn.

1.5. Hướng dẫn cáp

• Có thiết kế tiện lợi cho tháo lắp với 2 nửa. Được làm từ hợp kim thép dày dặn, hướng dẫn cáp giúp dây cáp đi đúng hướng, tránh tối đa hư hại do rối cáp, chồng chéo cáp

1.6. Móc cẩu

• Móc được làm từ hợp kim thép chất lượng cao độ bền cao. Độ an toàn cao nhờ trang bị chốt an toàn, giúp giữ chắc tải.

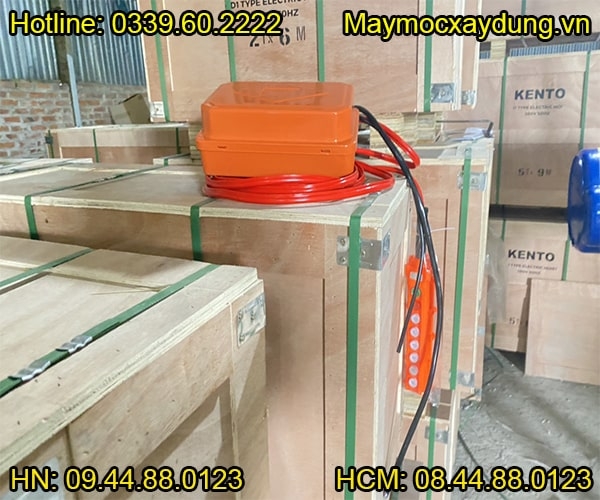

1.7. Hệ thống điều khiển

• Gồm hộp điện và tay điều khiển với các nút chức năng cho phép điều khiển cả hoạt động nâng hạ lẫn hoạt động di chuyển ngang dọc của pa lăng, thuận tiện cho quá trình vận hành.

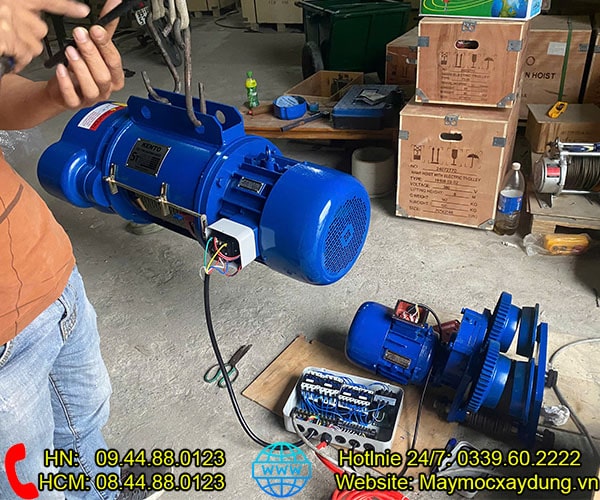

1.8. Con chạy điện

• Con chạy làm từ thép cacbon dày dặn, độ bền cao.

1.9. Công tắc giới hạn hành trình

• Đảm bảo cáp không bị cuốn hoặc nhả quá mức, giúp giảm thiểu hư hỏng cho cáp và đảm bảo an toàn trong quá trình sử dụng.

2. Tổng quan về pa lăng cáp điện CD1 5 tấn 24m

• Trong các ngành cơ khí, xây dựng, nhà thép tiền chế hay kho vận công nghiệp, việc nâng hạ hàng hóa tải trọng lớn luôn đòi hỏi thiết bị hoạt động ổn định, an toàn và bền bỉ theo thời gian. Pa lăng cáp điện Trung Quốc 5 tấn 24m CD1 380V chính là lựa chọn được nhiều doanh nghiệp ưu tiên nhờ khả năng nâng khỏe, vận hành êm và chi phí đầu tư hợp lý.

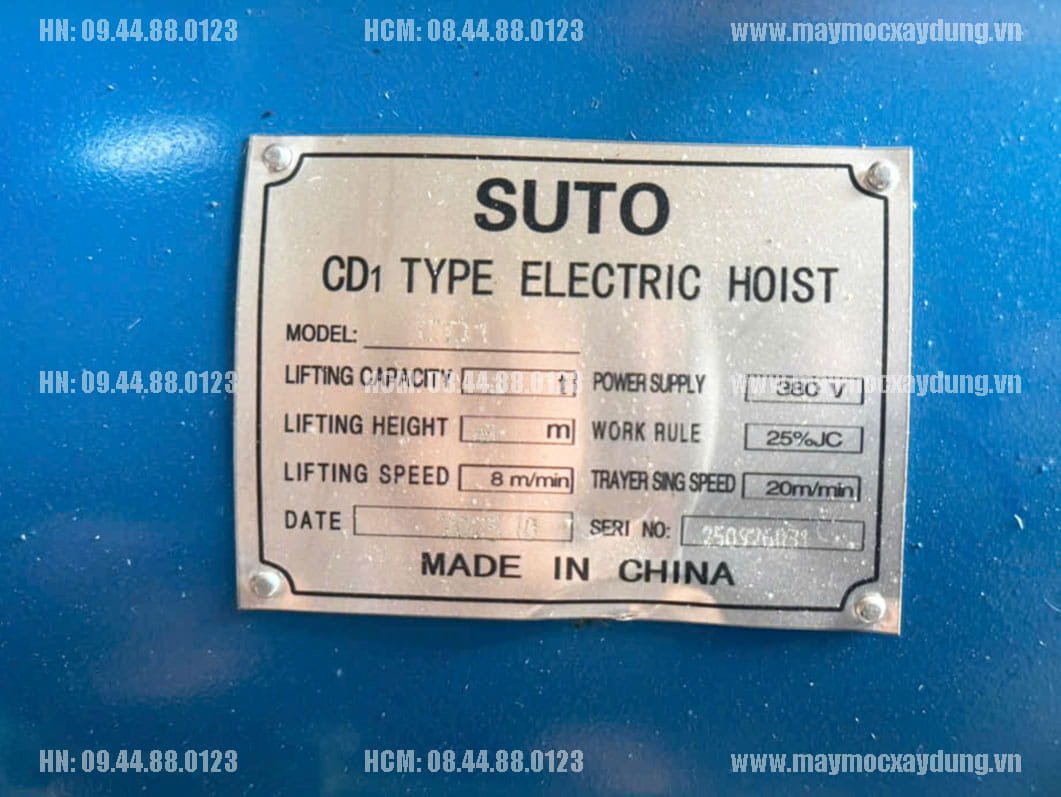

• Sản phẩm được sản xuất theo công nghệ Nhật Bản hiện đại, do thương hiệu Suto chế tạo và được đơn vị Hòa Phát nhập khẩu chính hãng đầy đủ giấy tờ CO-CQ. Với chiều cao nâng lên tới 24 mét, thiết bị đáp ứng tốt nhu cầu làm việc trong nhà xưởng lớn, công trình cao tầng hay hệ thống cầu trục chuyên nghiệp.
• Không chỉ nổi bật ở tải trọng nâng 5 tấn mạnh mẽ, model CD1 còn sở hữu động cơ công suất lớn 7.5KW giúp quá trình nâng hạ diễn ra nhanh chóng, ổn định và tiết kiệm thời gian vận hành đáng kể.

3. Hướng dẫn sử dụng Pa lăng cáp điện

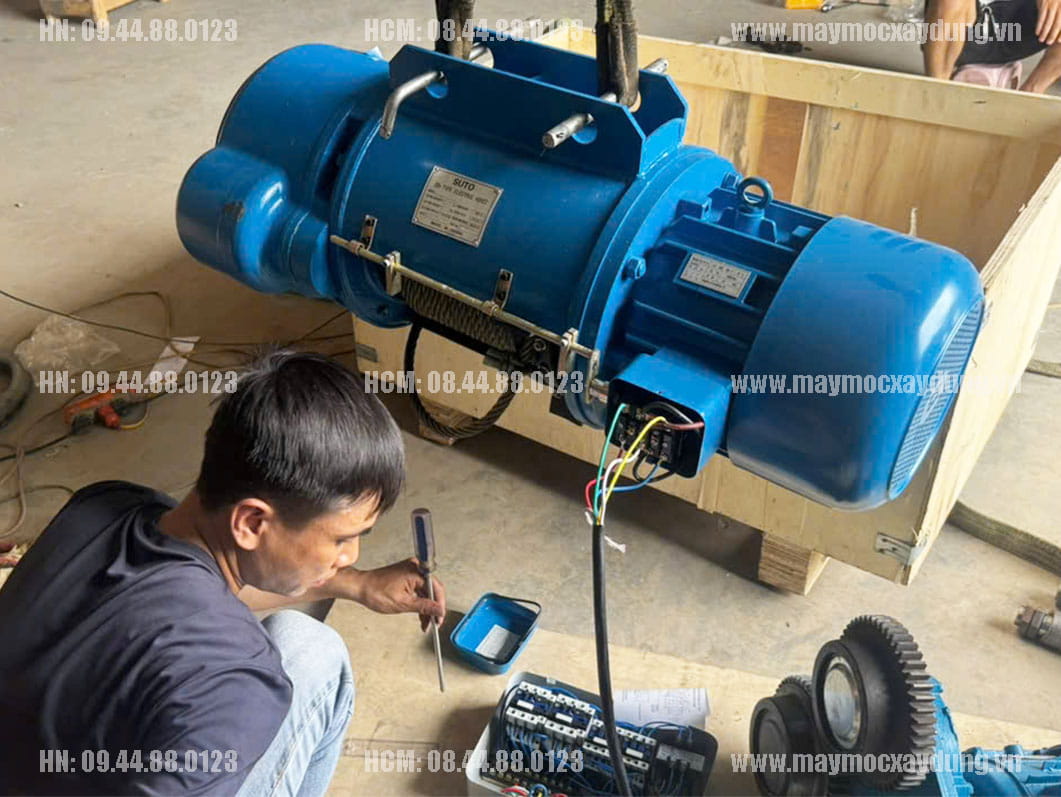

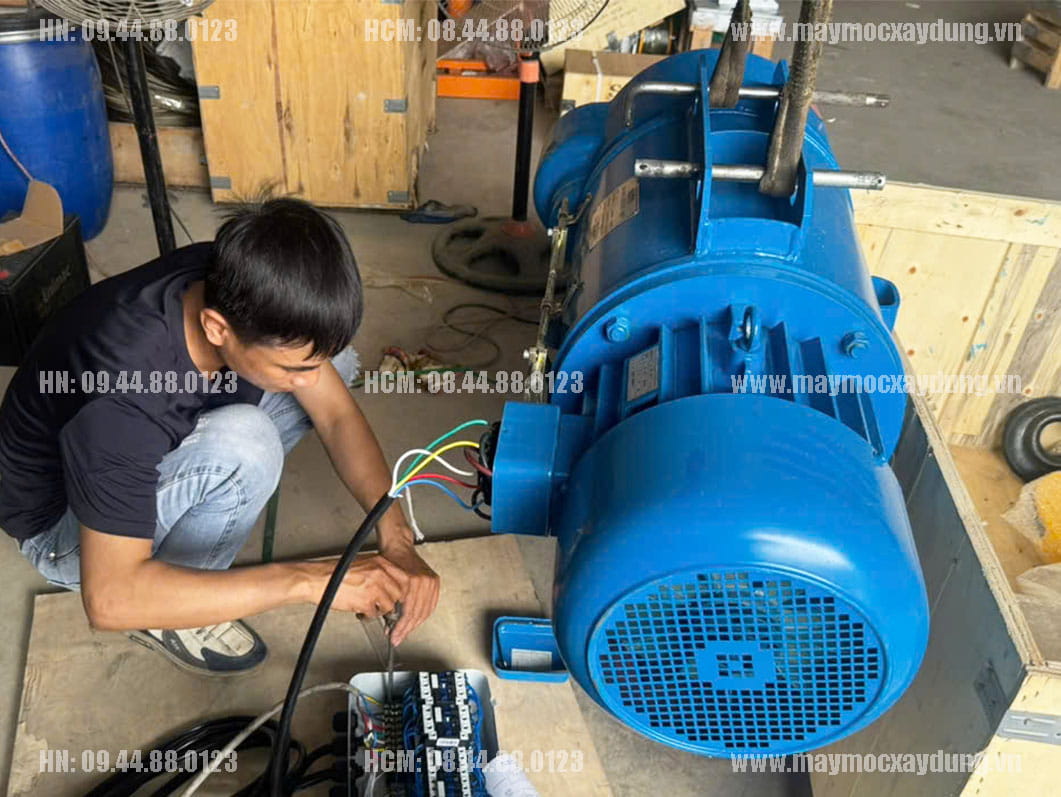

3.1. Lắp đặt Pa lăng cáp điện

• Treo pa lăng lên kẹp dầm , khung dầm, giá đỡ song song với mặt đất có khả năng chịu tải của pa lăng và hàng hóa

• Môi trường lắp đặt: Nhiệt độ từ -10 độc C đến 40 độ C , độ ẩm dưới 90%
• Điện áp nơi lắp đặt phải ổn định, không dao động quá 10%
• Nếu lắp đặt ngoài trời, phải có biện pháp che chắn để tránh tiếp xúc trực tiếp với nắng , mưa

3.2. Chú ý khi sử dụng Pa lăng cáp điện

• Pa lăng cáp điện được thiết kế nâng hạ theo phương thẳng đứng
• Lưu ý: Không để cáp tải bị chệch góc lớn hơn 4 độ so với phương thẳng đứng khi nâng hạ ( Xem hình 1)

• Nâng hạ đúng tải trọng cho phép:

- Không dùng cáp tải để buộc hoặc cố định hàng hóa

- Không móc móc cẩu trực tiếp vào vật nặng, nên sử dụng thêm cáp vải cẩu hàng, kẹp tôn hoặc nam châm cẩu hàng.

• Phải kéo căng cáp khi nhấn nút hạ xuống để tránh gãy hướng dẫn cáp
• Khi ấn các nút điều khiển , thao tác  cần dứt khoát , không nhấp đi nhấp lại nhiều lần , khiến điều khiển bị hỏng
• Nâng tải lên khoảng 5cm để xác định tải đã được móc cân bằng, chắc chắn vào móc cẩu và phanh hoạt động tốt trước khi tiếp tục nâng ( Hình 3)
• Đảm bảo có ít nhất 4 vòng cáp trên tang quấn khi móc cẩu chạm đến giới hạn dưới để đảm bảo khả năng giữ tải của Pa lăng.
• Khi không sử dụng, phải để móc cẩu cách mặt đất ít nhất 2 mét ( Hình 3)
• Thời gian sử dụng: Cả ngày

- Không kéo, rung lắc cáp tải , vật nặng trong quá trình nâng hạ

- Không được vừa nâng tải vừa di chuyển con chạy

3.3. Lưu ý khi sử dụng Pa lăng cáp điện

• Để giảm rung lắc tải khi di chuyển con chạy phải bắt đầu từ tốc độ chậm, sau đó tăng từ từ lên tốc độ nhanh.
• Khi dùng con chạy, phải giảm tốc độ xuống tốc dộ chậm trước khi dừng hẳn.

3.4. Bảo quản và bảo trì Pa lăng cáp điện

• Kiểm tra và bôi trơn cáp tải thường xuyên. Không sử dụng cáp tải có dấu hiệu bị xoáy vặn, đứt, hao mòn quá mức mà phải thay cáp ngay
• Tra dầu cầu mã P140 cho vào hộp số trước khi sử dụng và thay dầu cầu cho hộp số định kỳ 3-5 tháng/ lần
• Mức dầu cần tra và thay như sau

3.5. Cảnh báo an toàn

• Không dùng pa lăng cáp điện để nâng hạ hàng hóa dưới mọi hình thức  ( Xem hình 4)

• Nghiêm cấm đứng phía dưới khi pa lăng đang nâng hạ ( Xem hình 4)

• Không tự ý chỉnh sửa sản phẩm mà không có sự đồng ý của nhà sản xuất

• Không treo lơ lửng tải giữa không trung khi pa lăng không hoạt động mà không có sự giám sát để tránh trượt tải gây tai nạn ( Xem hình 4)

3.6. Video Hướng dẫn sử dụng Pa lăng cáp điện

4. Ưu điểm nổi bật của pa lăng cáp điện 5 tấn CD1 24m

4.1. Nâng hạ khỏe, làm việc ổn định

• Với tải trọng nâng lên tới 5 tấn cùng động cơ công suất lớn 7.5KW, pa lăng có thể xử lý hiệu quả các kiện hàng nặng, máy móc công nghiệp hay vật tư cồng kềnh trong thời gian dài mà vẫn đảm bảo độ ổn định cao.
• Thiết bị hoạt động mạnh nhưng không rung giật quá mức, giúp hàng hóa được nâng hạ an toàn hơn trong quá trình vận hành.

4.2. Chiều cao nâng 24m phù hợp nhiều công trình lớn

Điểm nổi bật của model này chính là chiều cao nâng lên tới 24 mét. Đây là lựa chọn lý tưởng cho:

• Nhà xưởng quy mô lớn
• Kho chứa hàng cao tầng
• Nhà thép tiền chế
• Công trình xây dựng công nghiệp
• Hệ thống cầu trục dầm đôi

Khả năng nâng cao giúp tối ưu không gian lưu trữ và tăng hiệu quả làm việc đáng kể.

4.3. Cáp tải chắc chắn, chịu lực tốt

• Pa lăng sử dụng cáp tải D6 x 37 +1 có đường kính 15.5mm, nổi bật với độ bền cao, khả năng chịu mài mòn tốt và vận hành ổn định trong môi trường làm việc liên tục.
• Kết cấu cáp chắc chắn giúp hạn chế xoắn cáp, tăng tuổi thọ sử dụng và đảm bảo an toàn khi nâng tải nặng.

4.4. Di chuyển linh hoạt, tiết kiệm thời gian

• Động cơ con chạy công suất 0.8KW cho tốc độ di chuyển đạt 20 mét/phút, hỗ trợ quá trình vận chuyển hàng hóa nhanh hơn trong nhà xưởng.
• Nhờ đó doanh nghiệp có thể tối ưu tiến độ làm việc, giảm nhân công thủ công và nâng cao hiệu suất sản xuất.

4.5. Hoạt động với nguồn điện công nghiệp 380V

• Thiết bị sử dụng điện áp 380V phổ biến tại các nhà máy và khu công nghiệp hiện nay, giúp vận hành ổn định, tiết kiệm điện và phù hợp với hệ thống điện sẵn có.

5. Địa chỉ mua pa lăng cáp điện 5 tấn 24m CD1 uy tín

• Nếu bạn đang tìm kiếm dòng pa lăng cáp điện nâng khỏe, hoạt động ổn định và giá thành hợp lý cho nhà xưởng hoặc công trình, pa lăng cáp điện Trung Quốc 5 tấn 24m CD1 380V chắc chắn là lựa chọn đáng đầu tư.
• Sản phẩm sở hữu khả năng nâng mạnh mẽ, chiều cao nâng lớn, vận hành ổn định cùng độ bền cao, đáp ứng tốt nhu cầu nâng hạ trong môi trường công nghiệp hiện đại. Đây là giải pháp giúp doanh nghiệp tiết kiệm nhân công, tối ưu thời gian và nâng cao hiệu suất làm việc mỗi ngày.

6. Video Pa lăng cáp điện Trung Quốc 5 tấn 24m CD1 380V

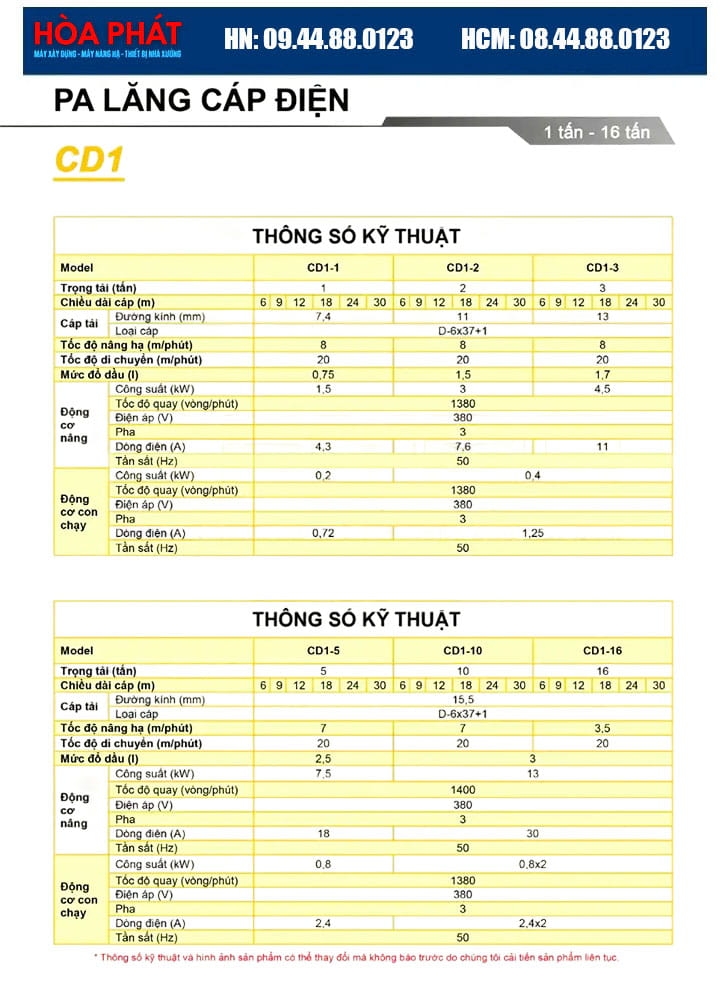

Thông số kỹ thuật
