Pa lăng cáp điện Trung Quốc 5 tấn 12m CD1 380V

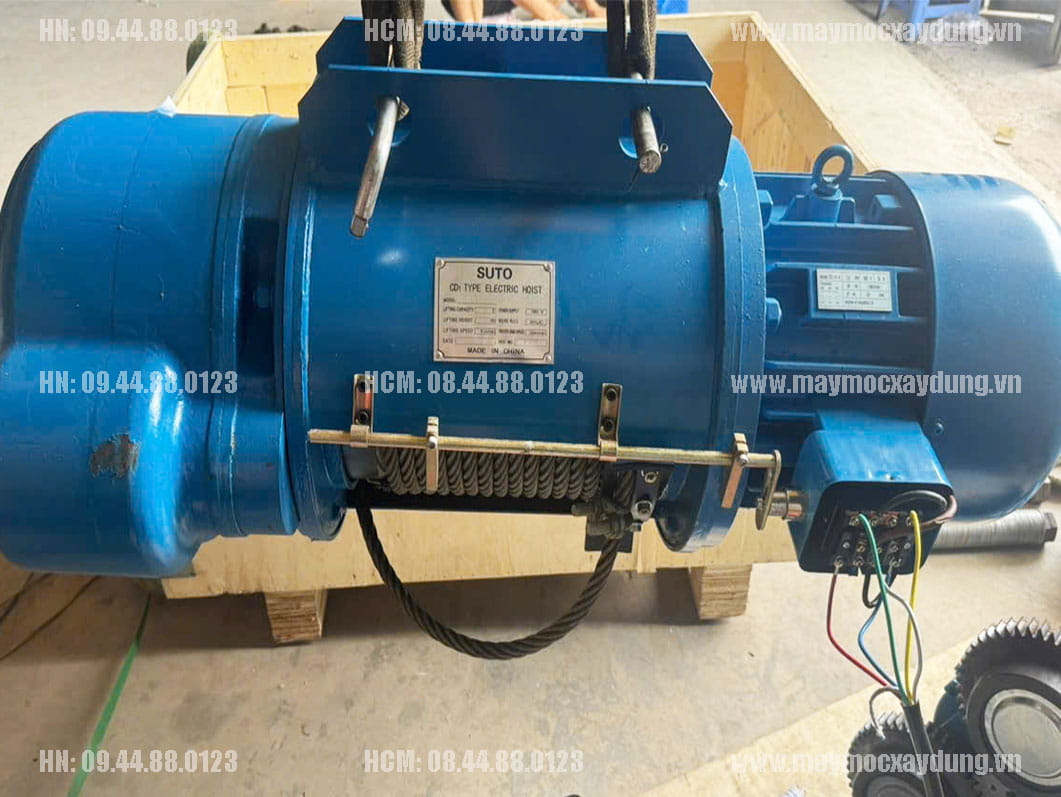

1. Cấu tạo Pa lăng cáp điện Trung Quốc 5 tấn 12m CD1 380V

1.1.Động cơ nâng

• Quấn 100% dây đồng, sử dụng lớp cách điện loại B, F, cấp bảo vệ là IP44/IP54.

1.2.Hộp số giảm tốc

•  Bánh răng và trục bánh răng được làm từ hợp kim thép chất lượng đạt tiêu chuẩn quốc tế, đảm bảo bền hơn. Vỏ hợp được làm bằng gang cứng chắc, chống va đập tốt.

1.3. Tang cuốn

• Được làm từ ống thép liền mạch có rãnh giúp dễ dàng quấn cáp theo trật tự, tránh chồng chéo.

1.4. Dây cáp

• Dây cáp thép có độ bền cao, khả năng chịu tải lớn.

1.5. Hướng dẫn cáp

• Có thiết kế tiện lợi cho tháo lắp với 2 nửa. Được làm từ hợp kim thép dày dặn, hướng dẫn cáp giúp dây cáp đi đúng hướng, tránh tối đa hư hại do rối cáp, chồng chéo cáp

1.6. Móc cẩu

• Móc được làm từ hợp kim thép chất lượng cao độ bền cao. Độ an toàn cao nhờ trang bị chốt an toàn, giúp giữ chắc tải.

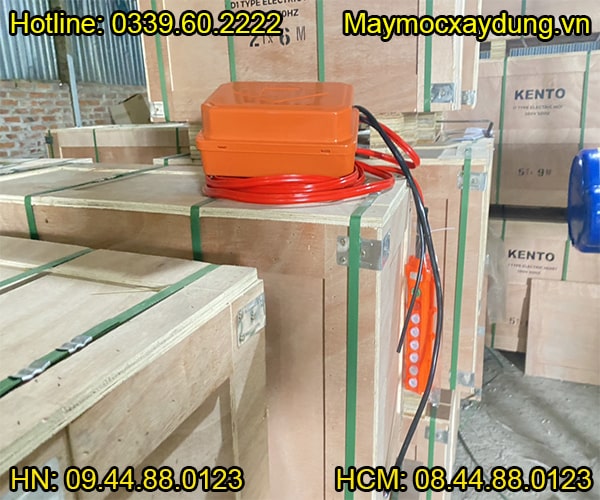

1.7. Hệ thống điều khiển

• Gồm hộp điện và tay điều khiển với các nút chức năng cho phép điều khiển cả hoạt động nâng hạ lẫn hoạt động di chuyển ngang dọc của pa lăng, thuận tiện cho quá trình vận hành.

1.8. Con chạy điện

• Con chạy làm từ thép cacbon dày dặn, độ bền cao.

1.9. Công tắc giới hạn hành trình

• Đảm bảo cáp không bị cuốn hoặc nhả quá mức, giúp giảm thiểu hư hỏng cho cáp và đảm bảo an toàn trong quá trình sử dụng.

2.  Hướng dẫn sử dụng Pa lăng cáp điện Trung Quốc 5 tấn 12m CD1 380V

2.1. Lắp đặt Pa lăng cáp điện

• Treo pa lăng lên kẹp dầm , khung dầm, giá đỡ song song với mặt đất có khả năng chịu tải của pa lăng và hàng hóa

• Môi trường lắp đặt: Nhiệt độ từ -10 độc C đến 40 độ C , độ ẩm dưới 90%
• Điện áp nơi lắp đặt phải ổn định, không dao động quá 10%
• Nếu lắp đặt ngoài trời, phải có biện pháp che chắn để tránh tiếp xúc trực tiếp với nắng , mưa

2.2. Chú ý khi sử dụng Pa lăng cáp điện

• Pa lăng cáp điện được thiết kế nâng hạ theo phương thẳng đứng
• Lưu ý: Không để cáp tải bị chệch góc lớn hơn 4 độ so với phương thẳng đứng khi nâng hạ ( Xem hình 1)

• Nâng hạ đúng tải trọng cho phép:

- Không dùng cáp tải để buộc hoặc cố định hàng hóa

- Không móc móc cẩu trực tiếp vào vật nặng, nên sử dụng thêm cáp vải cẩu hàng, kẹp tôn hoặc nam châm cẩu hàng.

• Phải kéo căng cáp khi nhấn nút hạ xuống để tránh gãy hướng dẫn cáp
• Khi ấn các nút điều khiển , thao tác  cần dứt khoát , không nhấp đi nhấp lại nhiều lần , khiến điều khiển bị hỏng
• Nâng tải lên khoảng 5cm để xác định tải đã được móc cân bằng, chắc chắn vào móc cẩu và phanh hoạt động tốt trước khi tiếp tục nâng ( Hình 3)
• Đảm bảo có ít nhất 4 vòng cáp trên tang quấn khi móc cẩu chạm đến giới hạn dưới để đảm bảo khả năng giữ tải của Pa lăng.
• Khi không sử dụng, phải để móc cẩu cách mặt đất ít nhất 2 mét ( Hình 3)
• Thời gian sử dụng: Cả ngày

- Không kéo, rung lắc cáp tải , vật nặng trong quá trình nâng hạ

- Không được vừa nâng tải vừa di chuyển con chạy

2.3. Lưu ý khi sử dụng Pa lăng cáp điện

• Để giảm rung lắc tải khi di chuyển con chạy phải bắt đầu từ tốc độ chậm, sau đó tăng từ từ lên tốc độ nhanh.
• Khi dùng con chạy, phải giảm tốc độ xuống tốc dộ chậm trước khi dừng hẳn.

2.4. Bảo quản và bảo trì Pa lăng cáp điện

• Kiểm tra và bôi trơn cáp tải thường xuyên. Không sử dụng cáp tải có dấu hiệu bị xoáy vặn, đứt, hao mòn quá mức mà phải thay cáp ngay
• Tra dầu cầu mã P140 cho vào hộp số trước khi sử dụng và thay dầu cầu cho hộp số định kỳ 3-5 tháng/ lần
• Mức dầu cần tra và thay như sau

2.5. Cảnh báo an toàn

• Không dùng pa lăng cáp điện để nâng hạ hàng hóa dưới mọi hình thức  ( Xem hình 4)

• Nghiêm cấm đứng phía dưới khi pa lăng đang nâng hạ ( Xem hình 4)

• Không tự ý chỉnh sửa sản phẩm mà không có sự đồng ý của nhà sản xuất

• Không treo lơ lửng tải giữa không trung khi pa lăng không hoạt động mà không có sự giám sát để tránh trượt tải gây tai nạn ( Xem hình 4)

2.6. Video Hướng dẫn sử dụng Pa lăng cáp điện

3. Pa lăng cáp điện Trung Quốc 5 tấn 12m CD1 380V – Giải pháp nâng hạ mạnh mẽ cho nhà xưởng hiện đại

• Trong các ngành cơ khí, xây dựng, kho vận hay sản xuất công nghiệp, việc nâng hạ hàng hóa tải trọng lớn luôn đòi hỏi thiết bị vận hành ổn định, an toàn và bền bỉ. Chính vì vậy, Pa lăng cáp điện Trung Quốc 5 tấn 12m CD1 380V đang trở thành lựa chọn được nhiều doanh nghiệp ưu tiên nhờ khả năng nâng khỏe, hoạt động liên tục và chi phí đầu tư hợp lý.
• Sở hữu công nghệ Nhật Bản hiện đại kết hợp thiết kế tối ưu từ thương hiệu Suto, dòng pa lăng này đáp ứng tốt nhu cầu nâng hạ hàng hóa nặng trong môi trường làm việc cường độ cao.

4. Tổng quan về pa lăng cáp điện Trung Quốc 5 tấn 12m CD1 380V

Pa lăng cáp điện CD1 5 tấn là dòng thiết bị nâng hạ chuyên dụng được sử dụng rộng rãi tại:

• Nhà xưởng cơ khí
• Kho hàng công nghiệp
• Công trình xây dựng
• Xưởng kết cấu thép
• Bến bãi nâng chuyển hàng hóa
• Nhà máy sản xuất

Với tải trọng nâng lên đến 5 tấn cùng chiều cao nâng 12m, sản phẩm giúp tối ưu hiệu suất làm việc, giảm sức lao động thủ công và tiết kiệm thời gian vận hành đáng kể.

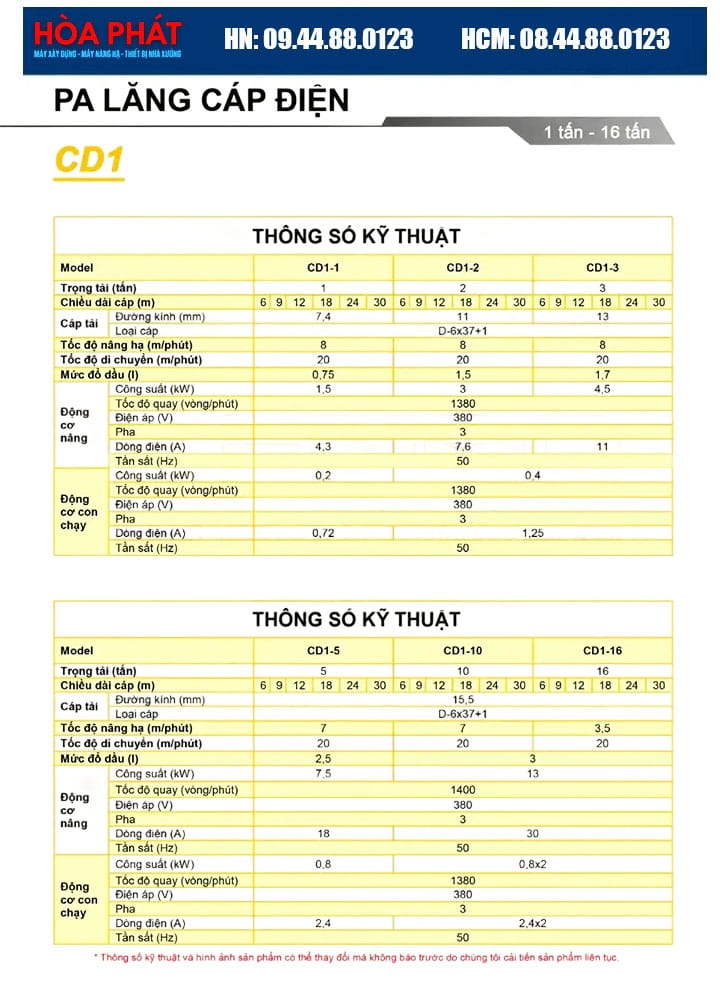

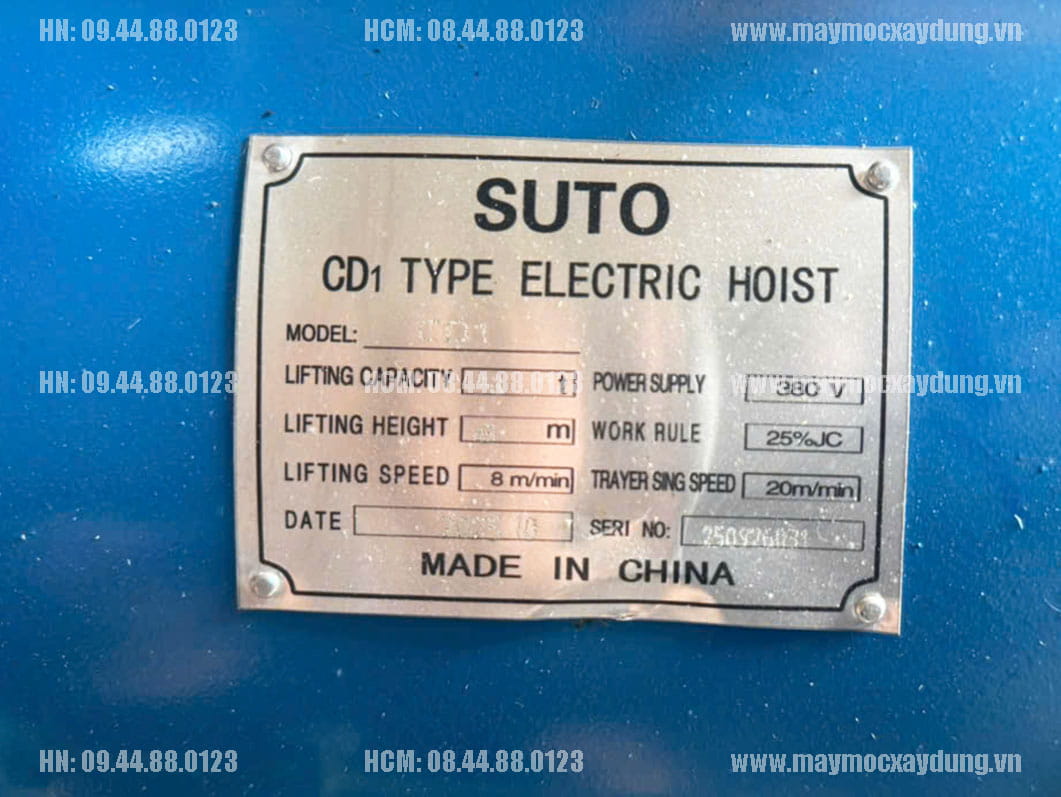

Thông số kỹ thuật chi tiết

• Xuất xứ: Trung Quốc
• Công nghệ: Nhật Bản
• Đơn vị nhập khẩu: Hòa Phát
• Hãng sản xuất: Suto
• Model: CD1
• Tải trọng nâng: 5 tấn
• Chiều cao nâng hạ: 12m
• Tốc độ nâng hạ: 8 mét/phút
• Tốc độ di chuyển: 20 mét/phút
• Mức đổ dầu cầu: 2.5 lít
• Giấy tờ nhập khẩu: CO-CQ đầy đủ
• Bảo hành: 08 tháng

Thông số cáp tải

• Đường kính cáp: 15.5 mm
• Loại cáp: D6 x 37 +1

Động cơ nâng

• Công suất: 7.5 KW
• Tốc độ vòng quay: 1400 vòng/phút
• Điện áp: 380V
• Dòng điện: 18 A
• Tần số: 50HZ

Động cơ con chạy

• Công suất: 0.8 KW
• Tốc độ vòng quay: 1380 vòng/phút
• Điện áp: 380V
• Dòng điện: 2.4 A
• Tần số: 50HZ

5. Ưu điểm nổi bật của pa lăng cáp điện CD1 5 tấn 12m

5.1. Nâng hạ khỏe, vận hành ổn định

• Điểm nổi bật đầu tiên của dòng pa lăng này chính là khả năng nâng tải mạnh mẽ lên đến 5 tấn nhưng vẫn đảm bảo hoạt động ổn định trong thời gian dài. Động cơ nâng công suất lớn 7.5KW giúp máy hoạt động bền bỉ, hạn chế nóng máy khi làm việc liên tục.
• Tốc độ nâng 8m/phút giúp quá trình nâng hạ nhanh chóng, tăng năng suất công việc rõ rệt.

5.2.Thiết kế chắc chắn, chịu lực tốt

• Toàn bộ thân máy được chế tạo từ vật liệu chất lượng cao, chịu va đập và chống biến dạng hiệu quả. Hệ thống cáp tải D6 x 37 +1 có độ bền cao, chịu tải tốt, hạn chế xoắn gãy trong quá trình sử dụng.
• Đây là yếu tố cực kỳ quan trọng đối với các môi trường làm việc công nghiệp nặng.

5.3. Di chuyển linh hoạt trên dầm

• Pa lăng được trang bị con chạy điện tốc độ 20m/phút giúp việc di chuyển hàng hóa trở nên nhẹ nhàng và linh hoạt hơn.
• Hệ thống con chạy vận hành êm ái, giảm rung lắc khi tải nặng, hỗ trợ nâng cao độ an toàn trong quá trình làm việc.

5.4. Tiết kiệm chi phí đầu tư

• So với nhiều dòng pa lăng nhập khẩu giá cao, pa lăng cáp điện Trung Quốc CD1 mang đến giải pháp kinh tế hơn nhưng vẫn đáp ứng tốt nhu cầu sử dụng thực tế.

Đây là lựa chọn phù hợp cho:

• Nhà xưởng vừa và lớn
• Công trình thi công
• Doanh nghiệp sản xuất
• Kho vận công nghiệp

6. Vì sao nên chọn pa lăng cáp điện Suto CD1 5 tấn 12m?

• Giá thành hợp lý
• Công nghệ Nhật Bản hiện đại
• Động cơ khỏe, vận hành ổn định
• Nâng tải nhanh, tiết kiệm thời gian
• Có đầy đủ giấy tờ CO-CQ
• Bảo hành chính hãng 08 tháng
• Phù hợp nhiều môi trường làm việc công nghiệp

7. Địa chỉ mua pa lăng cáp điện Trung Quốc 5 tấn 12m CD1 uy tín

Nếu bạn đang tìm kiếm một dòng pa lăng cáp điện chất lượng, vận hành ổn định và giá thành hợp lý thì model CD1 5 tấn 12m chắc chắn là lựa chọn đáng cân nhắc.

Hãy ưu tiên đơn vị cung cấp uy tín, có:

• Hàng chính hãng
• Chính sách bảo hành rõ ràng
• Hỗ trợ kỹ thuật đầy đủ
• Tư vấn đúng nhu cầu sử dụng

Một thiết bị nâng hạ chất lượng không chỉ giúp tăng hiệu quả công việc mà còn đảm bảo an toàn cho toàn bộ quá trình vận hành.

8. Kết luận

• Pa lăng cáp điện Trung Quốc 5 tấn 12m CD1 380V là giải pháp nâng hạ tối ưu cho các doanh nghiệp cần thiết bị mạnh mẽ, bền bỉ và tiết kiệm chi phí đầu tư.
• Với khả năng nâng tải lớn, động cơ khỏe, thiết kế chắc chắn cùng công nghệ hiện đại, sản phẩm đáp ứng tốt nhu cầu sử dụng trong nhiều ngành nghề khác nhau.
• Nếu bạn cần một thiết bị nâng hạ hoạt động ổn định, tuổi thọ cao và dễ sử dụng, đây chắc chắn là lựa chọn đáng đầu tư cho nhà xưởng và công trình của bạn.

9. Video Pa lăng cáp điện Trung Quốc 5 tấn 12m CD1 380V
