Nam châm nâng tay gạt Kenbo PML-100 10 tấn

I. Đánh giá Nam châm nâng tay gạt Kenbo PML-100 10 tấn

• Nam châm nâng tay gạt Kenbo PML-100 10 tấn nâng hạ đúng 100% tải trọng định mức
• Lực kéo tối đa 3.5 lần lực nâng định mức
• Kích thước nhỏ gọn, trọng lượng nhẹ dễ dàng di chuyển
• Nam châm có thể hoạt động công suất lớn không ngừng nghỉ mà vẫn duy trì được tính liên tục đảm bảo an toàn, độ tin cậy cao.
• Được làm từ nam châm đất hiếm cho lực từ cực mạnh cho phép làm việc mạnh mẽ như nam châm điện.
• Đáy được thiết kế kiểu chữ V giúp nam châm cẩu hàng có thể nâng được cả tấm thép lẫn thép tròn.
• Có chốt an toàn để khóa ,giữ cố định tay cầm để đảm bảo an toàn.

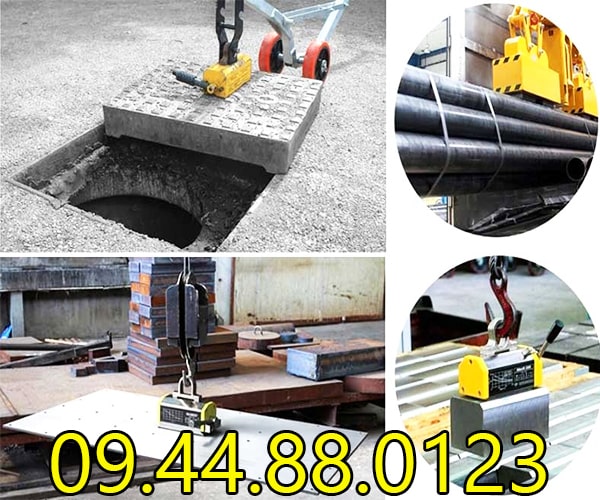

• Được sử dụng rộng rãi để nâng các tấm thép, sắt trong các nhà máy bến cảng, nhà kho.....

1.1. Cấu tạo Nam châm nâng tay gạt Kenbo

• Tem nhãn: trên vỏ ngoài của nam châm có dán tem thể hiện chi tiết các thông tin sau:

         -  Model sản phẩm

         -Trọng tải tối đa

• Điều kiện nhiệt độ môi trường làm việc, dao động từ -40⁰C đến 80⁰C
• Hình biểu thị hiệu suất khi nâng sắt tròn, cụ thể trọng tải khi nâng hạ sắt tròn chỉ bằng 50% trọng tải khi năng hạ sắt phẳng.
• Biểu đồ đường cong với 2 đường cong thể hiện hiệu suất nâng theo độ dày tấm sắt và độ hở giữa mặt đáy nam châm và tấm sắt.
•  Cần gạt hay tay gạt điều khiển: được làm từ hợp kim thép chất lượng đảm bảo độ bền cao.
• Tay cầm cao su: tay cầm làm từ cao su chống trơn trượt, tạo cảm giác thoải mái khi cầm nắm.
• Vòng hợp kim thép: được làm từ hợp kim thép dày dặn và được mạ kẽm giúp chống ăn mòn, hoen gỉ cực tốt, tuổi thọ dài.
• Trục quay: trục quay kết hợp với cần gạt để điều khiển hướng quay của nam châm xoay bên trong nam châm.
• Đáy: được thiết kế kiểu chữ V giúp nam châm cẩu hàng có thể nâng được cả thép tấm lẫn thép tròn.
•  Chốt an toàn: chốt an toàn được trang bị để khóa, giữ cố định tay gạt giúp đảm bảo an toàn cao.

II. Hướng dẫn sử dụng Nam châm nâng tay gạt Kenbo

2.1. Lắp đặt

• Môi trường làm việc : Nhiệt độ từ  -40⁰C đến 80⁰C không để nam châm làm việc gần các tác nhân có tính ăn mòn cao
• Làm sạch nhẵn bề mặt thép trước khi đặt nam châm lên và đảm bảo diện tích tiếp xúc giữa đáy nam châm và tấm thép là lớn nhất ( Xem Hình 1)

                                                             Hình 1

• Khi nâng hạ thép hình trụ chỉ bằng 30-50% trọng tải khi nâng thép phẳng, vì diện tích tiếp xúc nhỏ ( Xem Hình 2)

• Khi sử dụng 1 nam châm tay gạt để nâng hạ, bạn phải đặt nam châm ở chính giữa bề mặt tấm thép . Khi tấm thép dài hơn  3000 mm, bạn phải sử dụng 2 nam châm để nâng hạ và cách đặt như (Xem Hình 3)

2.2. Chú ý khi sử dụng nam châm tay gạt

• Để nâng tấm thép lên: Đặt nam châm lên bề mặt tấm thép, nhấn giữ nút trên đỉnh cần gạt của nam châm và kéo sang vị trí ON rồi thả tay. Lúc này lực từ sinh ra tác động lên tấm thép giúp nam châm hút chặt tấm thép.
• Để  nâng hạ tấm thép xuống: Nhấn giữ nút trên đỉnh cần gạt rồi rồi kéo sang vị trí OFF.
• Dùng đúng tải trọng cho phép.

Note:

• Trọng tải của nam châm tay gạt tỉ lệ thuận với bề dày của tấm thép.Tức là tấm thép càng mỏng tải trọng nâng càng nhỏ và ngược lại . Xem Bảng 1 để nắm rõ được.
• Tải trọng tỉ lệ nghịch với độ nhám của bề mặt vật nặng. Tức là bề mặt càng nhám, tải trọng càng nhỏ và ngược lại. Xem Bảng 2 để nắm được.
• Vật liệu của tấm thép cũng ảnh hưởng đến tải trọng nâng của nam châm, cụ thể xem Bảng 3 để nắm được.

​​​​​​

• Trước khi di chuyển, vật nặng đã phải được nâng lên trên không trung.
• Không cố kéo tay gạt sang vị trí " ON" khi bề mặt vật nặng không có từ tính.

2.3. Bảo quản và bảo trì nam châm tay gạt

• Bôi mỡ/ dầu lên bề mặt đáy để chống gỉ sét
• Đặt nam châm lên 1 tấm ván gỗ dày để bảo vệ bề mặt không bị trày xước, hư hỏng
• Kiểm tra nút ấn trên cần gạt và các chốt an toàn của nam châm thường xuyên , đảm bảo chúng hoạt động tốt.
• Kiểm tra nam châm cẩu hàng định kỳ 2 năm/ lần sau khi đưa vào sử dụng để đảm bảo an toàn.

2.4. Cảnh báo an toàn nam châm tay gạt

• Nghiêm cấm mọi người đứng phía dưới vật nặng khi nam châm đang nâng hạ

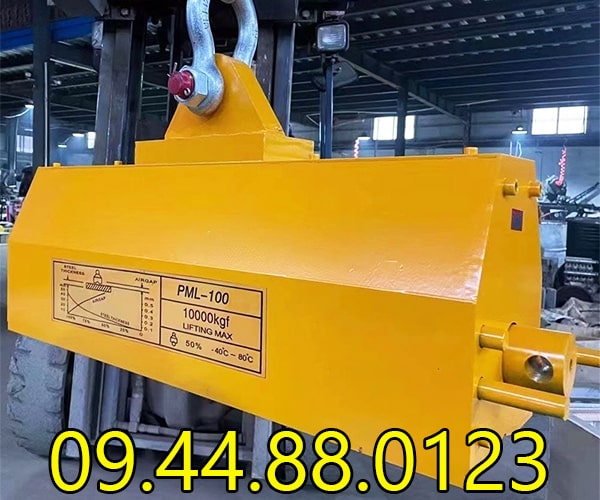

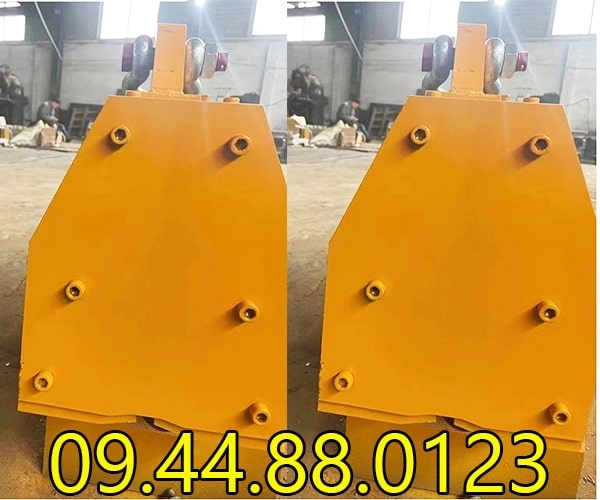

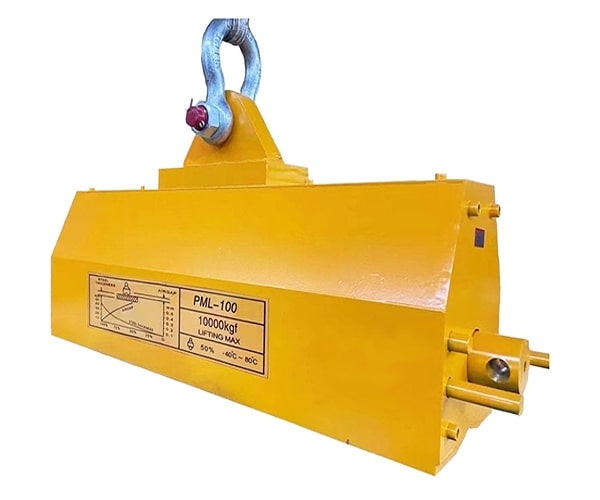

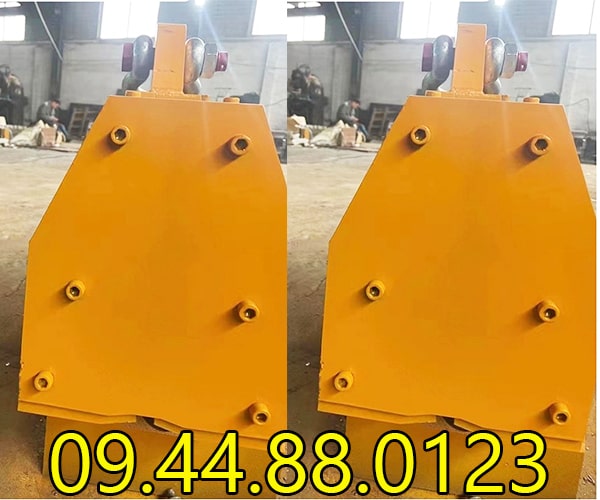

III. Hình ảnh Nam châm nâng tay gạt Kenbo PML100

Thông số kỹ thuật
