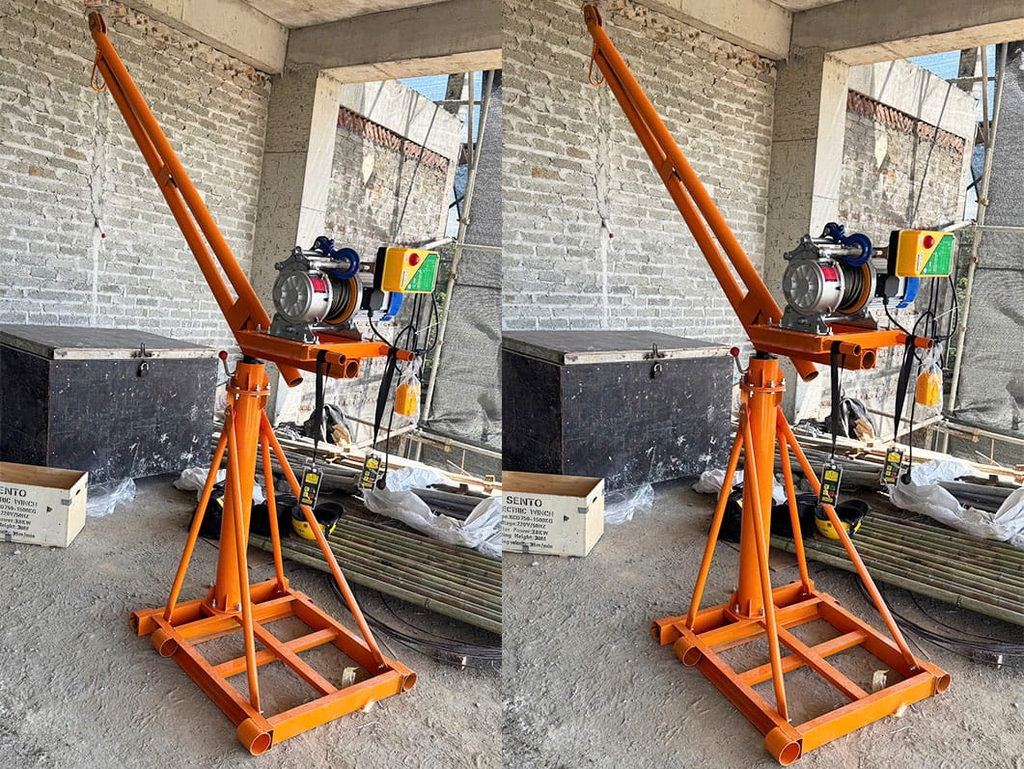

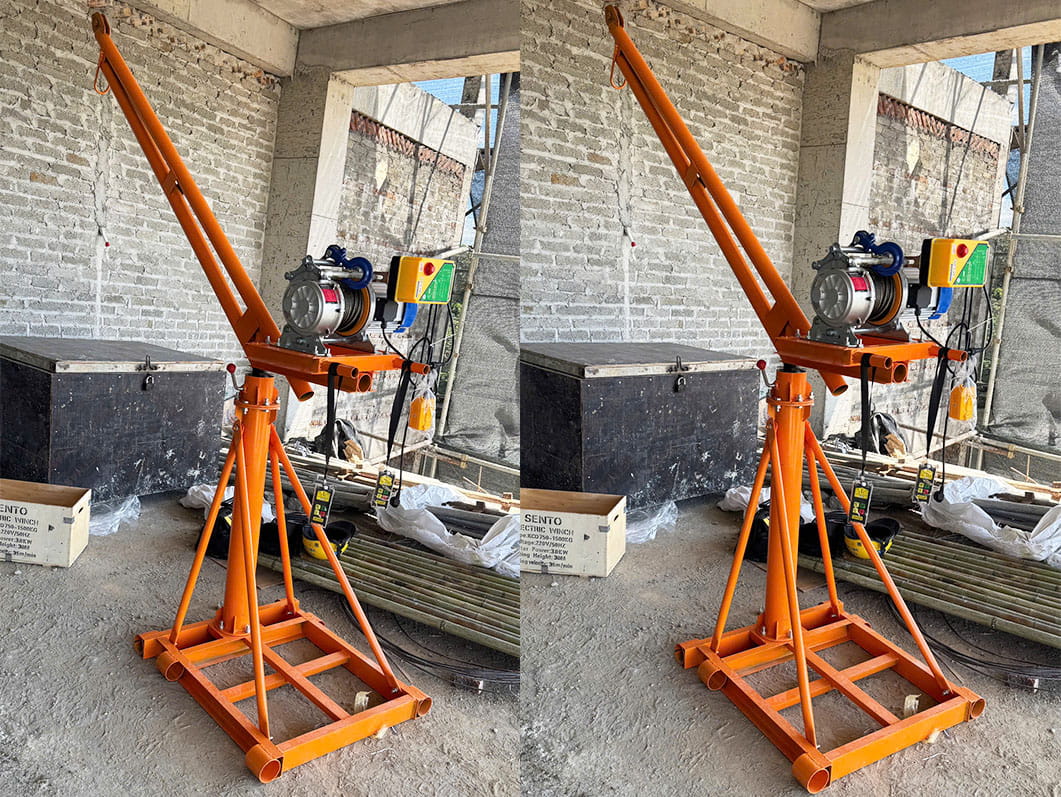

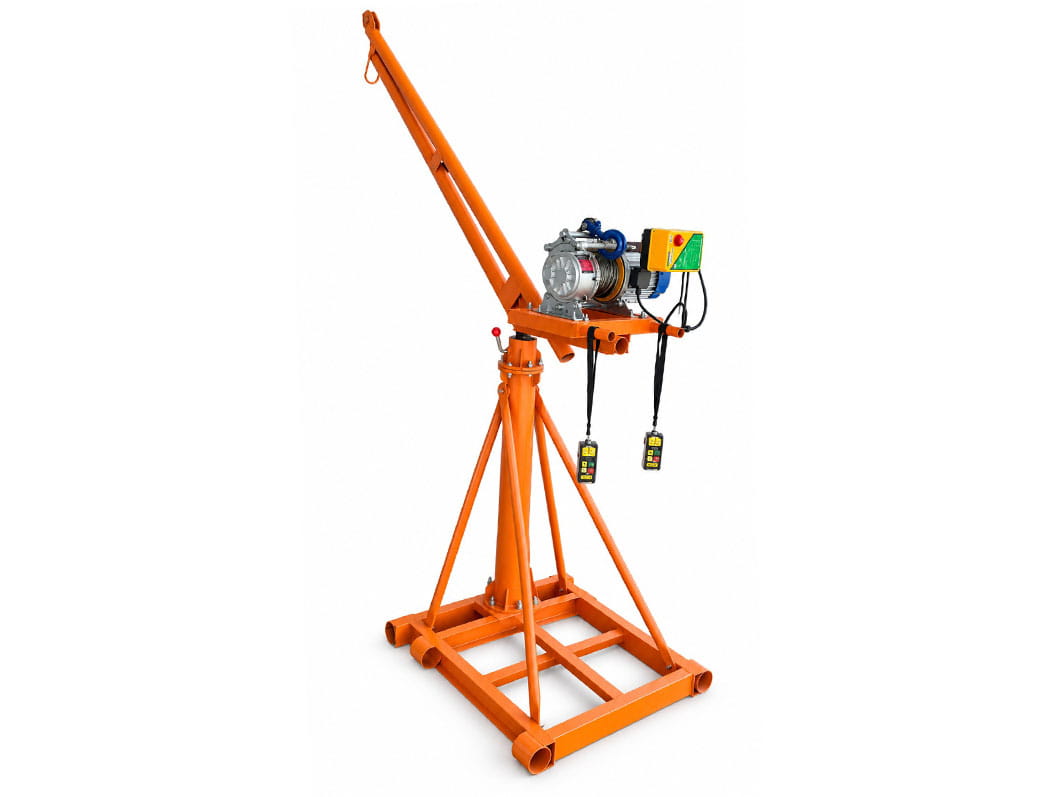

Combo khung cẩu xoay 360 độ 500kg lắp tời KCD750-1500 35 mét/phút

1. Combo khung cẩu xoay 360 độ 500kg lắp tời KCD750-1500: Chủ động nâng hàng, thuận tiện chuyển hướng

• Đưa vật tư lên cao mới chỉ là một phần công việc. Làm sao để chuyển hàng vào vị trí tập kết thuận tiện, bớt những lần bê vác nối tiếp và không để cả đội thợ chờ vật liệu mới là điều nhiều chủ công trình quan tâm.
• Combo khung cẩu xoay 360 độ 500kg lắp tời KCD750-1500 35 mét/phút được lựa chọn để giải quyết nhu cầu đó. Tời điện đảm nhiệm việc nâng hạ, còn khung cẩu tạo điểm đỡ và hỗ trợ chuyển hướng hàng trong phạm vi làm việc được cho phép.
• Bộ sản phẩm sử dụng nguồn điện 220V, thuận tiện cho những địa điểm đã có điện một pha đáp ứng yêu cầu cấp nguồn. Khi được lựa chọn đúng tải, lắp đặt đúng kỹ thuật và bố trí hợp lý, combo giúp việc tiếp nhận, nâng và hạ vật tư diễn ra gọn gàng hơn.

Nâng nhanh ở chế độ 1 cáp, chọn đúng cấu hình theo công việc

Tời KCD750-1500 có hai chế độ làm việc theo thông số cung cấp:

• Đi 1 cáp: tải trọng nâng 300 kg, tốc độ nâng hạ 35 mét/phút.

• Đi 2 cáp: tải trọng nâng của riêng tời 600 kg, tốc độ nâng hạ 17 mét/phút.

Với những kiện vật tư nằm trong giới hạn của chế độ 1 cáp, tốc độ 35 mét/phút là điểm đáng chú ý khi công việc cần lặp lại nhiều lượt nâng hạ.

Cần hiểu đúng: Khung cẩu có tải trọng công bố 500 kg nên không được dùng thông số 600 kg của riêng tời để nâng 600 kg bằng combo này. Tải làm việc thực tế phải tuân theo giới hạn thấp nhất của toàn hệ thống, bao gồm khung, tời, cáp, phụ kiện nâng và kết cấu lắp đặt. Mức tải cho phép còn cần được xác nhận theo vị trí cần và cấu hình sử dụng.

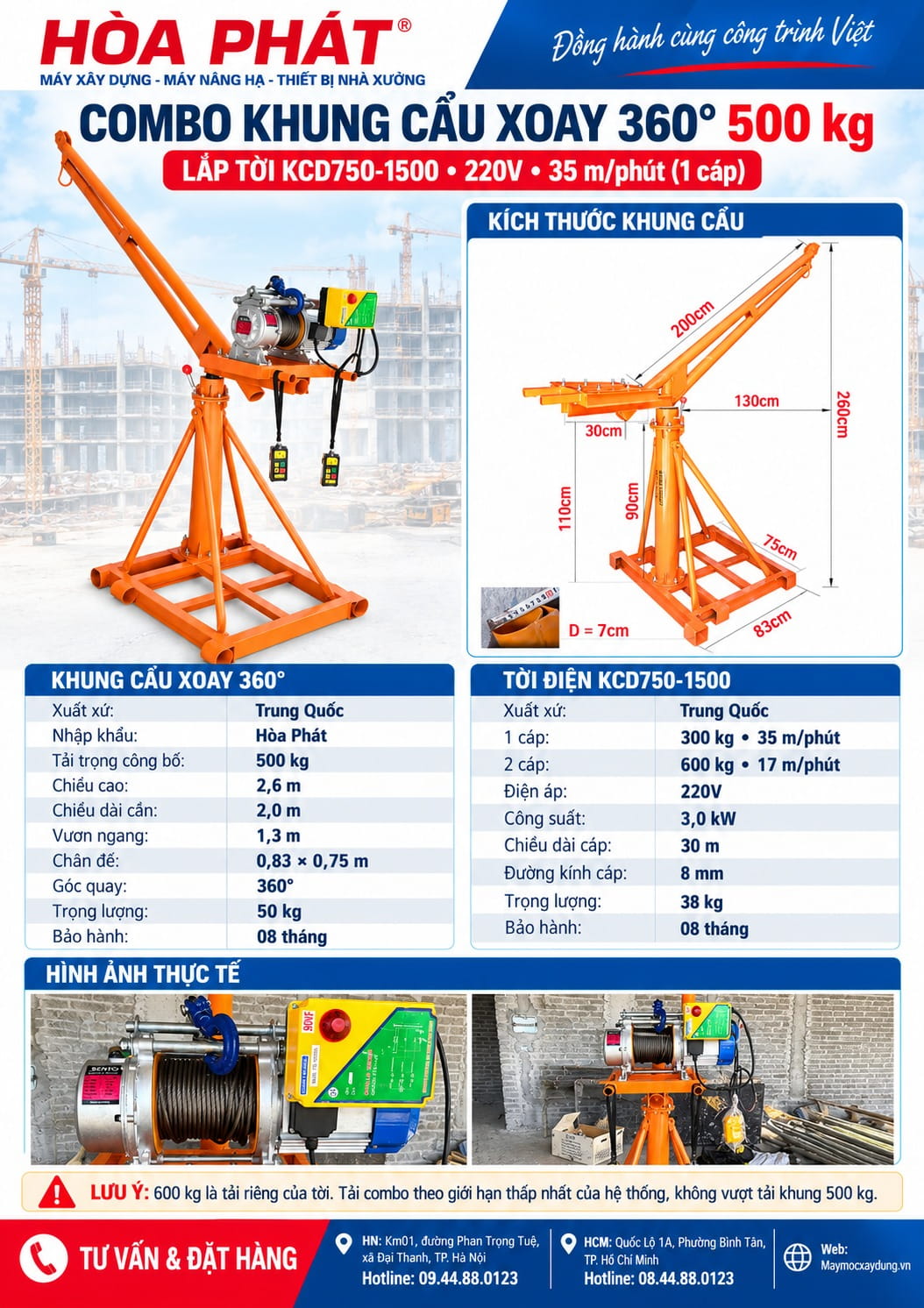

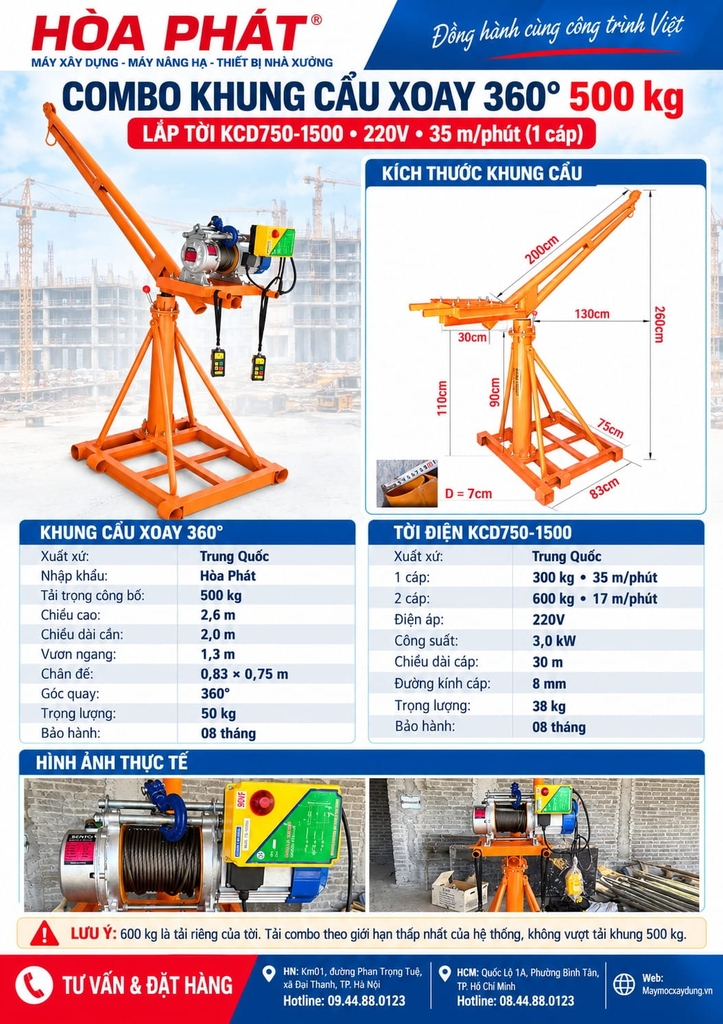

2. Cấu tạo chi tiết của combo khung cẩu xoay 360 độ 500kg

2.1. Khung cẩu: Bộ phận đỡ và định hướng vùng làm việc

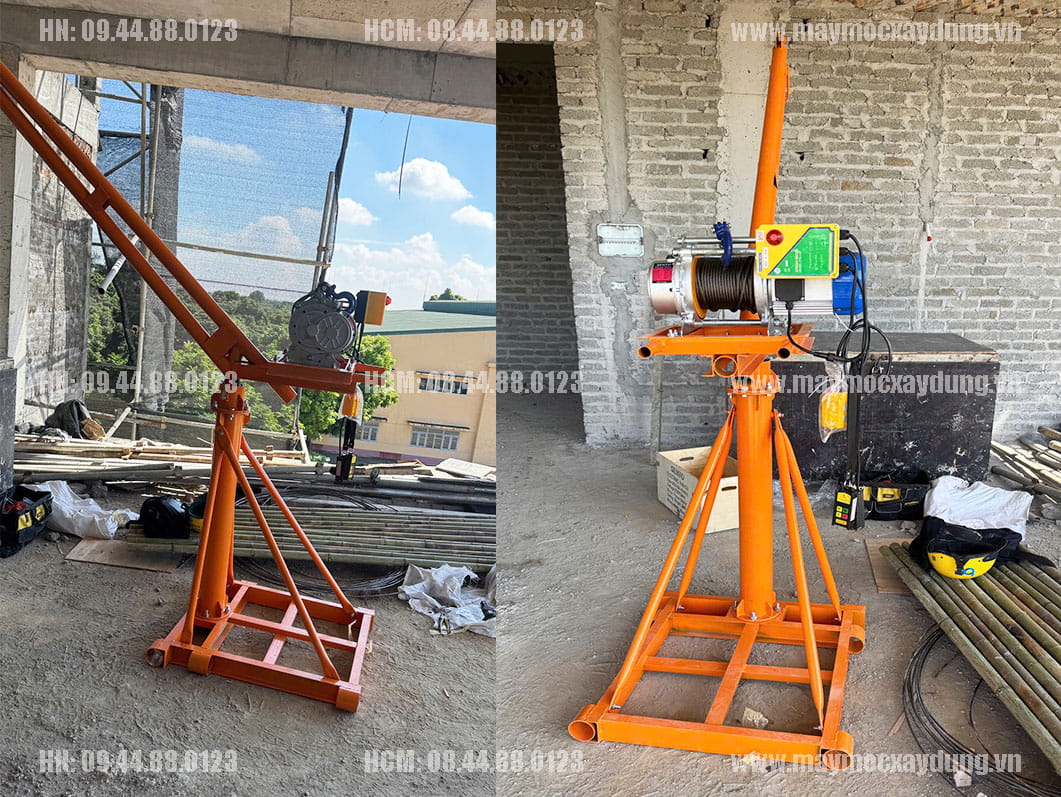

• Khung cẩu gồm các phần chính như chân đế, trụ đứng, cần vươn và cụm liên kết quay. Đây là phần tiếp nhận lực từ quá trình nâng hạ và truyền lực xuống kết cấu đỡ.
• Chiều cao công bố 2,6 mét là dữ liệu cần quan tâm khi khảo sát vị trí lắp, nhất là tại nơi có mái che, ban công hoặc vật cản phía trên. Kích thước chân đế 0,83 × 0,75 mét giúp người mua hình dung phần diện tích đặt đế, nhưng không đại diện cho toàn bộ không gian cần thiết để vận hành.
• Chân đế phải được cố định theo thiết kế lắp đặt phù hợp. Không thể chỉ đặt khung xuống nền rồi sử dụng, cũng không nên tự lựa chọn đối trọng hoặc bu lông neo khi chưa có hướng dẫn kỹ thuật.

2.2. Cụm quay 360 độ: Thuận tiện chuyển hướng cần

• Khả năng quay 360 độ cho phép định hướng cần quanh trụ, tạo sự linh hoạt khi bố trí điểm nhận và điểm hạ hàng.
• Tuy nhiên, góc quay công bố không có nghĩa là tại mọi công trình đều được phép quay trọn vòng. Phạm vi sử dụng phải tính đến tường, mái, đường điện, lối đi và khả năng chịu lực của vị trí lắp đặt. Việc quay khi mang tải cần tuân theo hướng dẫn của thiết bị.

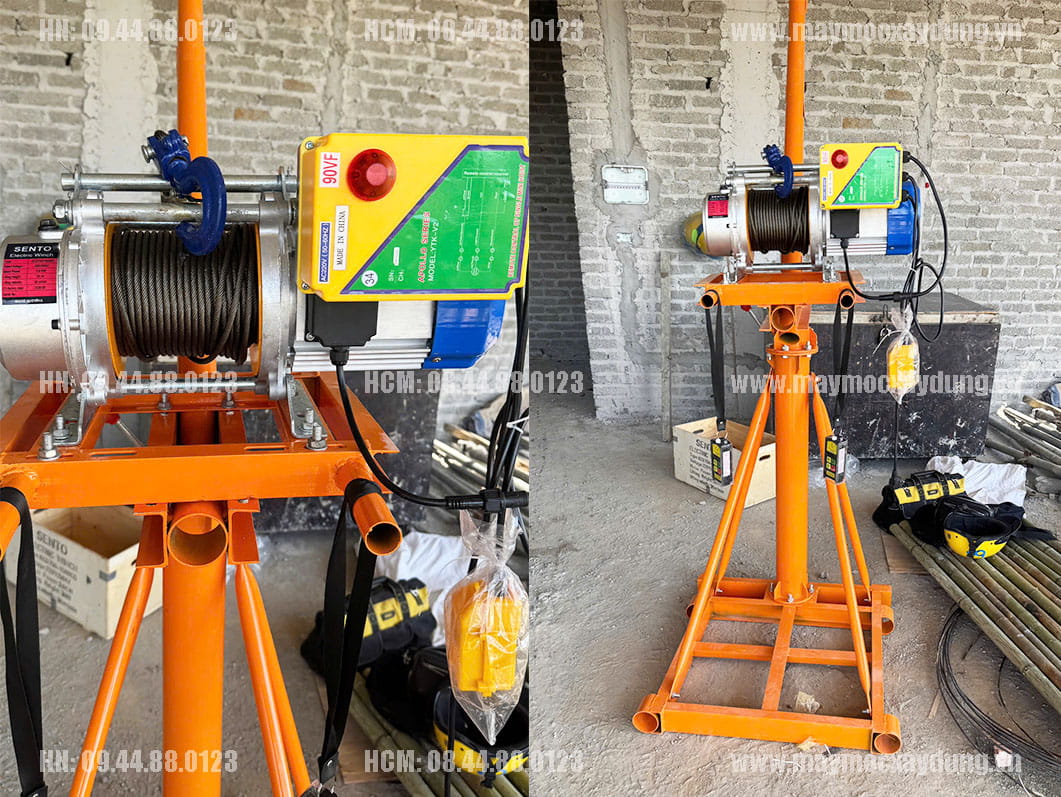

2.3. Tời KCD750-1500: Bộ phận tạo chuyển động nâng hạ

• Tời sử dụng động cơ 3,0 kW, nguồn điện 220V, làm nhiệm vụ cuốn và nhả cáp để nâng hạ hàng.
• Khi chọn mua, người dùng nên quan tâm đồng thời đến tải trọng và tốc độ ở từng cách đi cáp. Tên model KCD750-1500 không thay thế cho thông số tải trọng thực tế của phiên bản được cung cấp.

2.4. Tang cuốn và cáp thép: Trực tiếp phục vụ quá trình nâng

• Tời được cung cấp với cáp dài 30 mét, đường kính 8 mm. Cáp làm việc cùng tang cuốn và các bộ phận dẫn hướng theo cấu hình lắp đặt.
• Đường đi cáp cần thông thoáng, đúng vị trí, không cọ vào mép sắc hoặc bộ phận cố định. Cáp cuốn lệch, chồng rối hay xuất hiện biến dạng đều cần được kiểm tra trước khi tiếp tục sử dụng.
• Các phụ kiện như móc, puly đổi hướng và bộ phận phục vụ đi 2 cáp cần được đối chiếu theo bộ hàng thực tế và hướng dẫn của nhà cung cấp.

3. Công dụng và ứng dụng thực tế

3.1. Hỗ trợ đưa vật tư lên các tầng công trình

• Tại công trình xây dựng, combo có thể phục vụ nâng các kiện vật tư, dụng cụ và thiết bị phù hợp với giới hạn tải, kích thước hàng và phương án lắp đặt.
• Vật liệu rời cần được chứa trong dụng cụ nâng chuyên dụng. Với kiện hàng dài hoặc dễ xô lệch, phải lựa chọn cách buộc giữ phù hợp trước khi nâng.
• Lợi ích dễ thấy là giảm bớt những lượt vận chuyển thủ công theo chiều đứng, giúp nhân công tập trung hơn vào phần việc thi công.

3.2. Phục vụ nâng chuyển hàng tại kho và xưởng

• Ở kho hàng hoặc xưởng sản xuất có điểm nâng cố định, khung cẩu xoay kết hợp tời điện có thể hỗ trợ di chuyển các kiện hàng, chi tiết máy và vật tư giữa những vị trí nằm trong vùng làm việc cho phép.
• Bố trí điểm nhận hàng và điểm đặt hàng hợp lý ngay từ đầu sẽ giúp thao tác thuận tiện hơn, đồng thời hạn chế tình trạng phải kéo lệch hoặc xoay trở hàng nhiều lần.

3.3. Phù hợp với nhu cầu nâng hạ lặp lại tại một vị trí

• Với những công việc thường xuyên đưa hàng từ dưới lên trên rồi chuyển vào điểm tiếp nhận gần đó, việc kết hợp tời nâng và khung xoay giúp tổ chức quy trình rõ ràng hơn.
• Trước khi chọn combo, nên xác định ba yếu tố: mỗi lượt nâng nặng bao nhiêu, cần nâng cao bao nhiêu và hàng sẽ được hạ ở đâu. Đây là cơ sở để lựa chọn cấu hình phù hợp với công việc thực tế.

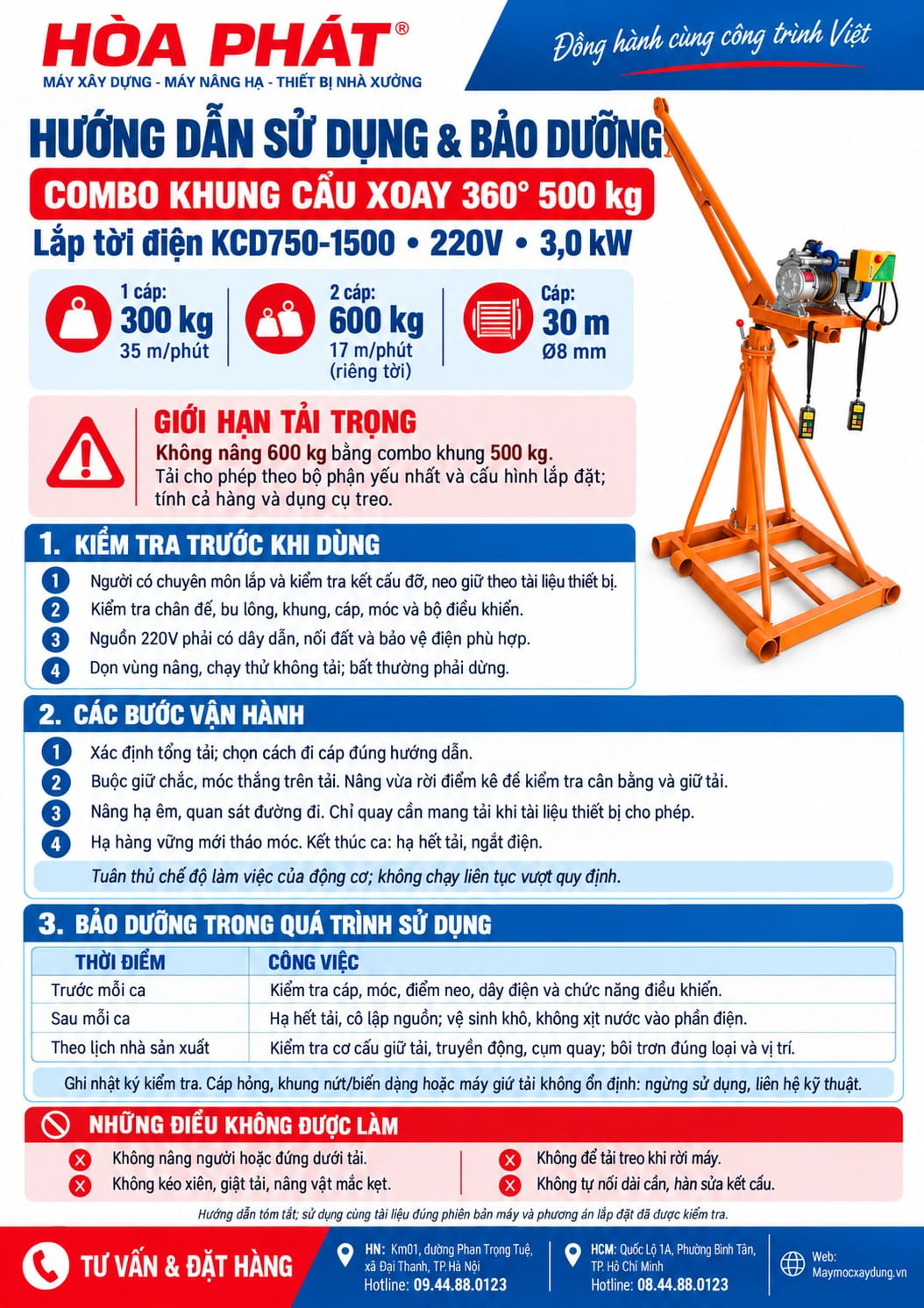

4. Hướng dẫn sử dụng combo khung cẩu xoay lắp tời KCD750-1500

Bước 1: Khảo sát và hoàn thiện vị trí lắp đặt

• Đơn vị lắp đặt cần kiểm tra khả năng chịu lực của nền, sàn hoặc kết cấu đỡ; xác định phương án cố định khung và khoảng không làm việc của cần.
• Không tự bắt chân đế vào sàn, mép ban công hoặc kết cấu chưa được đánh giá khả năng chịu lực. Vị trí lắp phải đáp ứng cả tải nâng và các lực phát sinh trong quá trình vận hành.
• Phần lắp ráp, neo giữ và nghiệm thu cần do người có chuyên môn thực hiện theo tài liệu của thiết bị.

Bước 2: Chuẩn bị nguồn điện phù hợp

• Tời sử dụng điện 220V, công suất 3,0 kW. Người có chuyên môn điện cần lựa chọn dây cấp nguồn, thiết bị bảo vệ và phương án nối đất phù hợp với máy, chiều dài đường dây và điều kiện công trường.
• Kiểm tra dây dẫn, đầu nối và bộ điều khiển trước khi sử dụng. Không vận hành khi có dây hở, đầu nối lỏng hoặc dấu hiệu chập cháy.

Bước 3: Kiểm tra thiết bị trước ca làm việc

Trước khi móc hàng, cần kiểm tra:

• Chân đế, các điểm neo và liên kết khung.

• Cần cẩu, trụ, mối nối và các bộ phận chịu lực.

• Cáp, tang cuốn, móc và phụ kiện nâng.

• Bộ điều khiển, chức năng dừng và các thiết bị bảo vệ được trang bị.

• Vùng nâng hạ, đường quay cần và vị trí tiếp nhận hàng.

Chạy thử không tải theo hướng dẫn của nhà sản xuất. Nếu xuất hiện tiếng động bất thường, rung mạnh hoặc hoạt động không đúng lệnh, dừng để kiểm tra.

Bước 4: Xác định tải và lựa chọn cách đi cáp

• Khối lượng cần tính gồm hàng hóa và dụng cụ treo chứa mà hệ thống phải nâng, chẳng hạn giỏ, thùng hoặc bộ gá.
• Ở chế độ 1 cáp, không vượt mức 300 kg của tời và các giới hạn thấp hơn nếu có trong hệ thống. Khi dùng 2 cáp, phải lắp đúng sơ đồ; không nâng 600 kg chỉ vì tời có thông số này, bởi khung được công bố ở mức 500 kg.
• Không tự tháo lắp hoặc thay đổi đường đi cáp khi chưa được hướng dẫn.

Bước 5: Buộc giữ hàng và kiểm tra cân bằng

• Sử dụng phụ kiện nâng đúng loại, đủ khả năng chịu tải. Đặt móc theo phương nâng để hạn chế lực kéo ngang; không dùng tời kéo xiên hoặc giật vật đang mắc kẹt.
• Nâng hàng vừa rời điểm kê để kiểm tra cân bằng và khả năng giữ tải theo quy trình của thiết bị. Chỉ tiếp tục khi hàng ổn định, phụ kiện không trượt và hệ thống hoạt động bình thường.

Bước 6: Nâng, chuyển hướng và hạ hàng

• Người điều khiển cần quan sát được đường đi của hàng hoặc phối hợp với người hướng dẫn tín hiệu khi cần thiết.
• Thực hiện nâng hạ và chuyển hướng theo trình tự được nhà sản xuất cho phép. Không xoay giật cần, không để hàng va vào công trình và không để người đi vào phía dưới tải đang treo.
• Gần điểm đặt, thao tác theo hướng dẫn để hạ hàng ổn định. Chỉ tháo móc khi hàng đã được đỡ chắc chắn và cáp không còn chịu tải.

Bước 7: Kết thúc công việc

• Hạ hết hàng xuống vị trí an toàn, đưa thiết bị về trạng thái nghỉ theo hướng dẫn và ngắt nguồn điện.
• Không để hàng treo khi rời vị trí điều khiển. Combo dùng để nâng hàng, không dùng để nâng người.
• Các bước trên giúp người mua hình dung quy trình sử dụng. Khi vận hành thực tế, phải tuân theo tài liệu đúng phiên bản thiết bị, chế độ làm việc của động cơ và phương án lắp đặt đã được xác nhận.

5. Hướng dẫn bảo dưỡng trong quá trình sử dụng

Vệ sinh sau mỗi ca làm việc

• Sau khi hạ hết tải và cô lập nguồn điện, làm sạch bụi, cát và vật liệu bám trên khung, thân tời cùng khu vực tang cuốn.
• Không xịt nước trực tiếp vào động cơ, hộp điện hoặc bộ điều khiển. Giữ khu vực đặt máy thông thoáng, hạn chế để vật liệu xây dựng tích tụ quanh thiết bị.

Theo dõi tình trạng cáp và phụ kiện nâng

• Kiểm tra cáp để phát hiện dấu hiệu đứt sợi, gập, dập, xoắn, ăn mòn hoặc cuốn không đều. Móc, puly và phụ kiện treo hàng cũng cần được kiểm tra tình trạng mòn, nứt hoặc biến dạng.
• Khi phát hiện bất thường, ngừng sử dụng và để người có chuyên môn đánh giá. Không nối vá cáp nâng hoặc tiếp tục dùng phụ kiện hỏng để hoàn thành nốt công việc.
• Việc bôi trơn và thay cáp phải theo loại vật tư, phương pháp và tiêu chí do nhà sản xuất quy định.

Kiểm tra khung, liên kết và cụm quay

• Theo dõi độ ổn định của chân đế, điểm neo, mối liên kết và các vị trí chịu lực. Nếu thấy khung biến dạng, mối nối nứt, bu lông lỏng hoặc cụm quay có độ rơ bất thường, cần dừng để xử lý.
• Không tự hàn gia cường, nối dài cần hoặc thay đổi kết cấu vì những việc này có thể làm thay đổi khả năng chịu tải của khung.

Bảo dưỡng tời và hệ thống điện theo tài liệu máy

• Kiểm tra tình trạng động cơ, cơ cấu truyền động, bộ phận giữ tải và hệ thống điều khiển theo lịch bảo dưỡng của thiết bị.
• Dầu, mỡ bôi trơn phải đúng chủng loại và đúng vị trí. Không tự châm dầu vào hộp truyền động khi chưa xác định yêu cầu của phiên bản tời đang dùng.
• Nếu máy nóng bất thường, có mùi khét, tiếng kêu lạ hoặc giữ tải không ổn định, dừng sử dụng và liên hệ kỹ thuật.

Ghi lại lịch kiểm tra và sửa chữa

• Nên có sổ theo dõi ngày kiểm tra, hiện tượng phát sinh, phụ kiện đã thay và người thực hiện. Lịch bảo dưỡng cần căn cứ vào hướng dẫn nhà sản xuất, tần suất sử dụng và môi trường làm việc.
• Thiết bị hoạt động nhiều trong môi trường bụi, ẩm hoặc ngoài trời cần được đánh giá để bố trí kiểm tra phù hợp.

6. Địa chỉ mua combo khung cẩu xoay 360 độ 500kg lắp tời KCD750-1500

• Chọn một bộ cẩu phù hợp nên bắt đầu từ công việc thực tế. Anh chị có thể chuẩn bị thông tin về loại hàng, khối lượng mỗi lượt nâng, chiều cao cần nâng và ảnh vị trí dự kiến lắp đặt để trao đổi với Hòa Phát.
• Khi đặt hàng, hãy xác nhận rõ phiên bản tời KCD750-1500 220V, cáp 30 mét, tốc độ 1 cáp 35 mét/phút, danh mục phụ kiện đi kèm, phương án lắp và phạm vi bảo hành. Theo thông tin sản phẩm, khung cẩu và tời đều có thời gian bảo hành 08 tháng.

Hòa Phát tại Hà Nội
Địa chỉ: Km01, đường Phan Trọng Tuệ, xã Đại Thanh, TP. Hà Nội.
Điện thoại: 09.44.88.0123

Hòa Phát tại TP. Hồ Chí Minh
Địa chỉ: Quốc lộ 1A, phường Bình Tân, TP. HCM.
Điện thoại: 08.44.88.0123

Website: maymocxaydung.vn

Anh chị cần đưa vật tư lên cao nhưng chưa rõ chọn cách đi cáp nào? Hãy gửi Hòa Phát khối lượng hàng và hình ảnh nơi lắp đặt để được tư vấn cấu hình, phương án sử dụng và báo giá combo phù hợp.
