Bồn trộn bê tông thủy lực 5 Khối

Đánh giá Bồn trộn bê tông thủy lực Hòa Phát 5m3

1. Định nghĩa Bồn trộn bê  tông

Để tìm hiểu về máy trộn bê tông chúng ta cần biết  ” Bồn trộn bê tông là gì ? ” . Để giải đáp những thắc mắc trên maymocxaydung.vn sẽ đưa ra tài liệu tìm hiểu về bồn trộn bê tông giúp cho bạn đọc hiểu rõ hơn.

Bồn trộn bê tông dùng để vận chuyển bê tông từ nhà máy, xí nghiệp, trạm trộn bê  tông đến các công trình xây dựng với cự ly vài km đến hàng chục km, nhằm giảm bớt số lượng trạm trộn bê  tông, để đảm bảo vệ snh môi trường tại nơi thi công.

Trong quá trình vận chuyển bồn trộn bê tông phải được quay để đảm bảo chất lượng bê tông . Khi vận chuyển bê tông ở cự ly ngắn, ta đổ bê tông đã trộn vào bồn trộn bê tông và cho bồn trộn bê tông quay với vận tốc nhỏ để đảm bảo bê tông không bị phân tầng và đông kết.

2. Phân loại bồn trộn bê tông

Bồn trộn bê tông tươi được chia thành 2 loại chính:

• Theo tải trọng

• Phương pháp dẫn động quay thùng

3. Nguyên lý hoạt động của bồn trộn bê tông

• Thùng trộn thường có hình dạng quả trám , nhằm thỏa mãn tốt nhất yêu cầu vừa trộn, vừa di chuyển bê tông .
• Dung tích thùng trộn luôn lớn hơn dung tích bê tông được trộn thường có tỷ lệ 1.5-2 lần .
• Thùng trộn đặt góc nghiêng 15-16 độ và khi quay sẽ tỳ lên 3 điểm : Một đở phía trước, và vành đai tỳ lên 2 con lăn phía sau . Phía trong thùng trộn có gắn các cánh trộn  kiểu vít xoắn  để thực hiện quả trình trộn và xả bê tông.
• Để làm vệ sinh bên trong thùng người ta bố trí cửa thăm bên hông, cửa được lắp với thùng thông qua bu lông và đệm cao su làm kín.
• Phần miệng thùng được bố trí  phễu nạp liệu còn bên dưới có phễu xả liệu thay đổi góc nghiêng cho phù hợp với điều kiện làm việc.
• Chuyển động quay thùng của bồn trộn bê tông
• Trong quá trình vận chuyển bê tông trên đường, thùng phải được quay liên tục để đảm bảo chất lượng bê tông. Số vòng quay thùng thay đổi tùy theo điều kiện làm việc.

       +  Khi nạp liệu : 1-10 vòng/phút

      +  Khuấy trộn: 2-4 vòng/phút

     + Trộn: 8-12 vòng/phút

     + Xả : 1-10 vòng/phút , quay ngược chiều

• Đa số các bồn trộn bê tông hiện đại đều sử dụng chuyển động thủy lực do các ưu điểm, kết cấu nhỏ gọn, tính thẩm mỹ cao, làm việc êm dịu, độ tin cậy cao khả năng vượt tải.
• Ở nước ta vẫn dùng xe bồn với truyền chuyển động thùng cơ khí. Có thể sử dụng truyền động trực tiếp qua hộp số giảm tốc, hoặc sử dụng truyền động xích.Nguồn động lực được trích từ động cơ xe hoặc có thể sử dụng động cơ riêng.
• Trong trường hợp động cơ xe quay với tốc độ cao ,trục trích công xuất cũng tăng. Để đảm bảo số vòng quay của bồn trộn bê tông được ổn định ta có thể quay bồn bằng cách:

     + Sử dụng các bộ phận giảm tốc

    + Thay đổi sức cản trên đường ống dẫn dầu bằng các van tiết lưu.

    + Đặt van an toàn cho dầu xả về thùng chứa, giới hạn áp suất cung cấp cho động cơ thủy lực.

Dẫn động bơm nước

• Trong trường hợp vận chuyển bê tông đi xa, thường bê tông không được hòa trộn với nước trước, mà quá trình trộn này được thực hiện trên đường.

• Hình dưới đây là sơ đồ hệ thống cấp nước cho thùng trộn gồm thùng nước, bơm nước , các đường ống, van điều khiển, công tác điều khiển.

Hướng dẫn lắp đặt  bồn trộn bê tông

Thiết kế sắt xi bồn trộn từ 2 m3 đến 10 m3 được chế tạo chắc chắn phù hợp với các loại sắt xi xe tải ben từ 2.5 tấn đến 15 tấn có kích thước cụ thể dưới đây.

• Bồn trộn bê tông thủy lực 2 m3 lắp trên xe 2.5 tấn đến 3.5 tấn có chiều rộng sắt xi xe 750mm

• Bồn trộn bê tông thủy lực 3 m3 lắp trên xe 4 tấn đến 6 tấn có chiều rộng sắt xi xe 800mm

• Bồn trộn bê tông thủy lực 5 m3 lắp trên xe 7 tấn trở lên có chiều rộng sắt xi xe 860mm

• Chuẩn bị xe để lắp bồn trộn bê tông với các loại xe mới hoặc cũ yêu cầu phải tháo thùng và hệ thống ben thủy lực của xe, vệ sinh bảo dưỡng gầm máy sạch sẽ, chuẩn bị hai dải cao su bản rộng 70mm , chiều dài bằng sắt xi xe dày 20mm dùng để kê giữa bồn trộn và sắt xi tạo ma sát chống trượt và chống đề xê ốc.

• Cầu bồn trộn đặt trên xe căn chỉnh sao cho sắt xi bồn trộn nằm cân trên sắt xi của xe ,lắp đai ốc hình chữ U kẹp chặt sắt xi bồn trộn và sắt xi xe.

Hình ảnh hướng dẫn lắp đặt bồn trộn bê tông thủy lực

Chú ý sắt xi bồn trộn và sắt xi xe không bằng nhau thì ta thiết kế hàn thêm kê mã vào sắt xi bồn trộn và lắp ráp với nhau bằng mã kẹp bu lông từ 6 đến 8 cái bắt chặt sắt xi xe và bồn trộn với nhau.

Hướng dẫn lắp đặt hệ thống thủy lực

Bơm dầu thủy lực lắp vào bộ trích công suất của hộp số xe  ( hay còn gọi là cóc ben)

• Bồn trộn bê tông 2 m3 lắp bơm từ 47 CC – 63 CC

• Bồn trộn bê tông 3 m3 lắp bơm từ 53 CC – 65 CC

• Bồn trộn bê tông 5 m3 lắp bơm từ 76 CC

Các đấu nối đường ống tuy ô theo hình sơ đồ

Sau khi lắp đặt xong bồn trộn bê tông và đấu nối các đường ống tuy ô thủy lực từ bơm lên van chia phân phối

• Đấu 1 dây điện duy nhất của quạt làm mát thùng dầu vào cực dương cọc 12V của bình ác quy.

• Đổ dầu thủy lực đầy thùng khoảng 17-18 lít

• Mở khóa thùng dầu

• Gạt cần van chia phân phối dầu về giữa

• Nổ máy xe gạt cần số về vị trí hộp trích công suất làm việc  ( cóc ben) ga cho máy chạy hơi cao khoảng 10 phút để làm sạch đường ống  và hệ thống thủy lực sau đó gạt cần van chia lên để quay bồn trộn.

• Lưu ý: Khóa thùng dầu luôn mở trước khi nổ máy vận hành tránh làm hỏng bơm dầu , bật công tác làm mát thùng dầu luôn luôn kiểm tra dầu thủy lực đủ ngang mắt báo thùng dầu.

• Yêu cầu kiểm tra hộp số và bơm mỡ vào các con lăn bồn trộn định kỳ 1 tháng 1 lần

• Đặc thù là xe chuyên chở vào  đảo bê tông nên khi cấp liệu và xả liệu sẽ bị bám dính bê tông và xi măng vào bồn trộn vì thế việc về sinh bồn trộn rất quan trọng.

• Phải thường xuyên làm từng chuyến sau và mỗi ca . Khi nạp liệu xong phải lấy vòi nước rửa sach máng nạp liệu và những chỗ bê tông và xi măng bám vào. Khi xả hết bê tông  trong bồn rửa sạch máng xả cấp khoảng 20-30 lít nước vào bồn trộn chạy đều bồn trộn tránh bị bê tông đông kết khi hết ca làm việc cho khoảng 0.3-0.5 m3 đá loại 1-2 và 50- 70 lít nước vào bồn trộn chạy quay ngược xuôi trong khoảng 5 phút sau đó quay đổ đá ra rửa sạch máng cấp liệu và máng xả và mặt ngoài của bồn trộn.

Mọi thắc mắc vui lòng liên hệ theo số Hotline: 09.44.88.0123

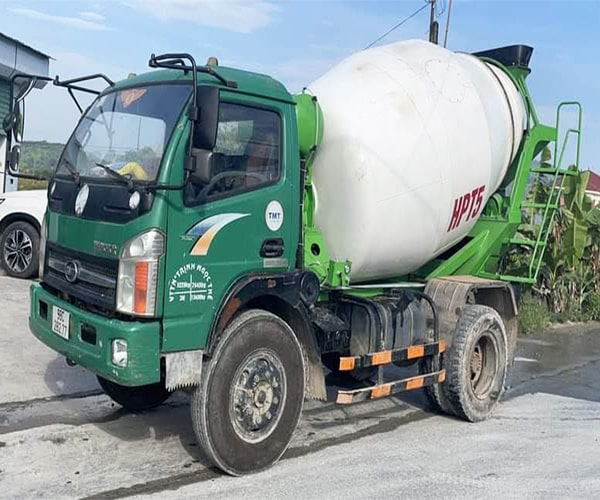

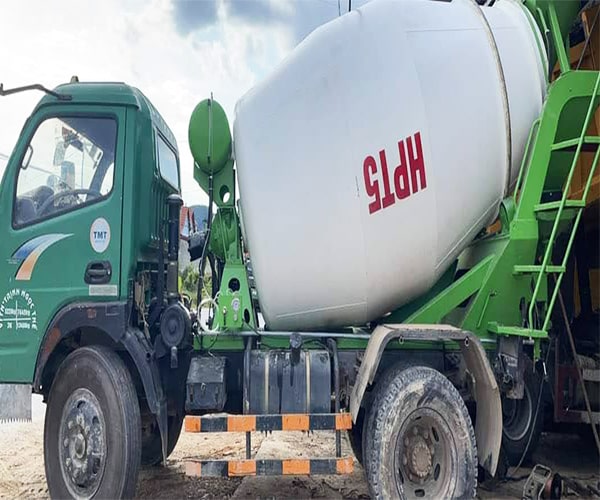

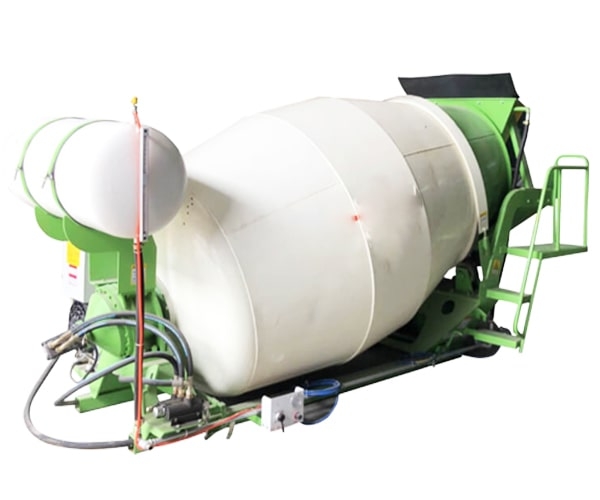

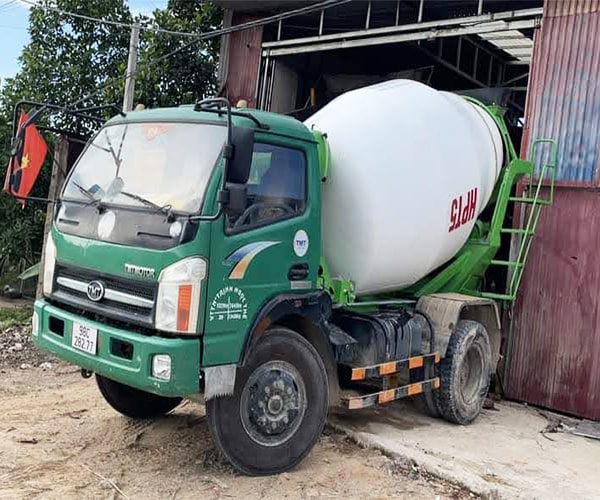

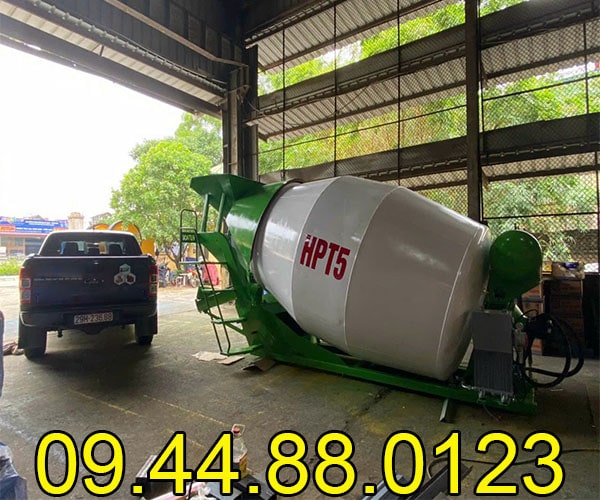

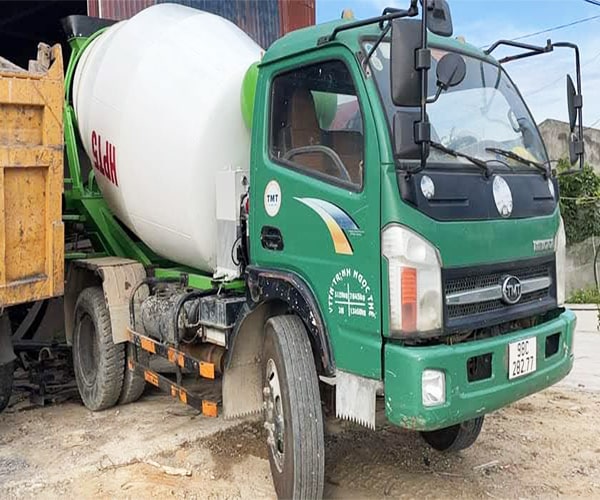

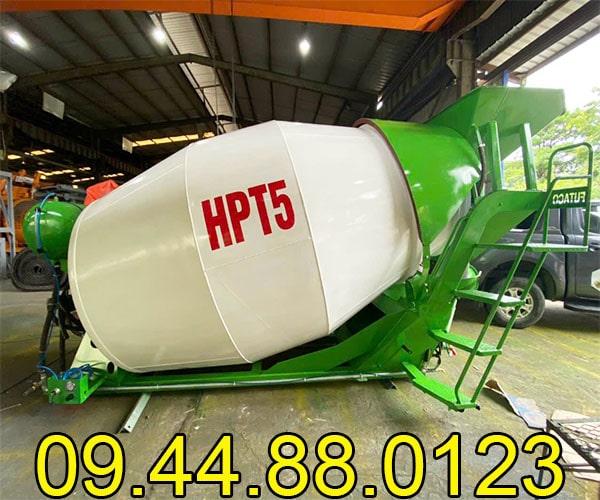

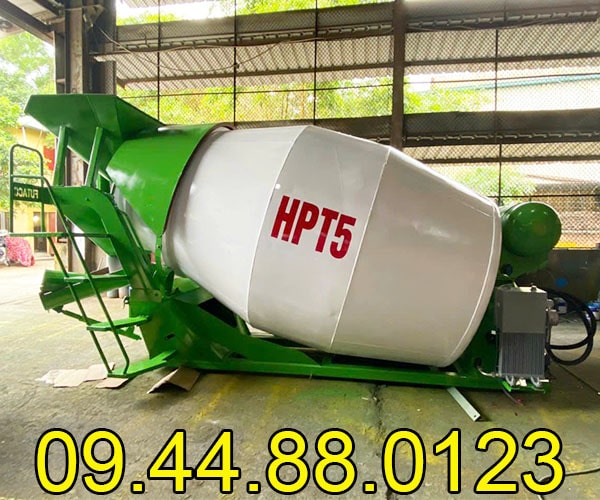

Hình ảnh Bồn trộn bê tông thủy lực Hòa Phát 5m3

Thông số kỹ thuật
